5.6.4
Anschlusseinheit montieren
5.6.4.1
Ex-Schnittstellenrelais montieren (bei Version 2G)
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
1

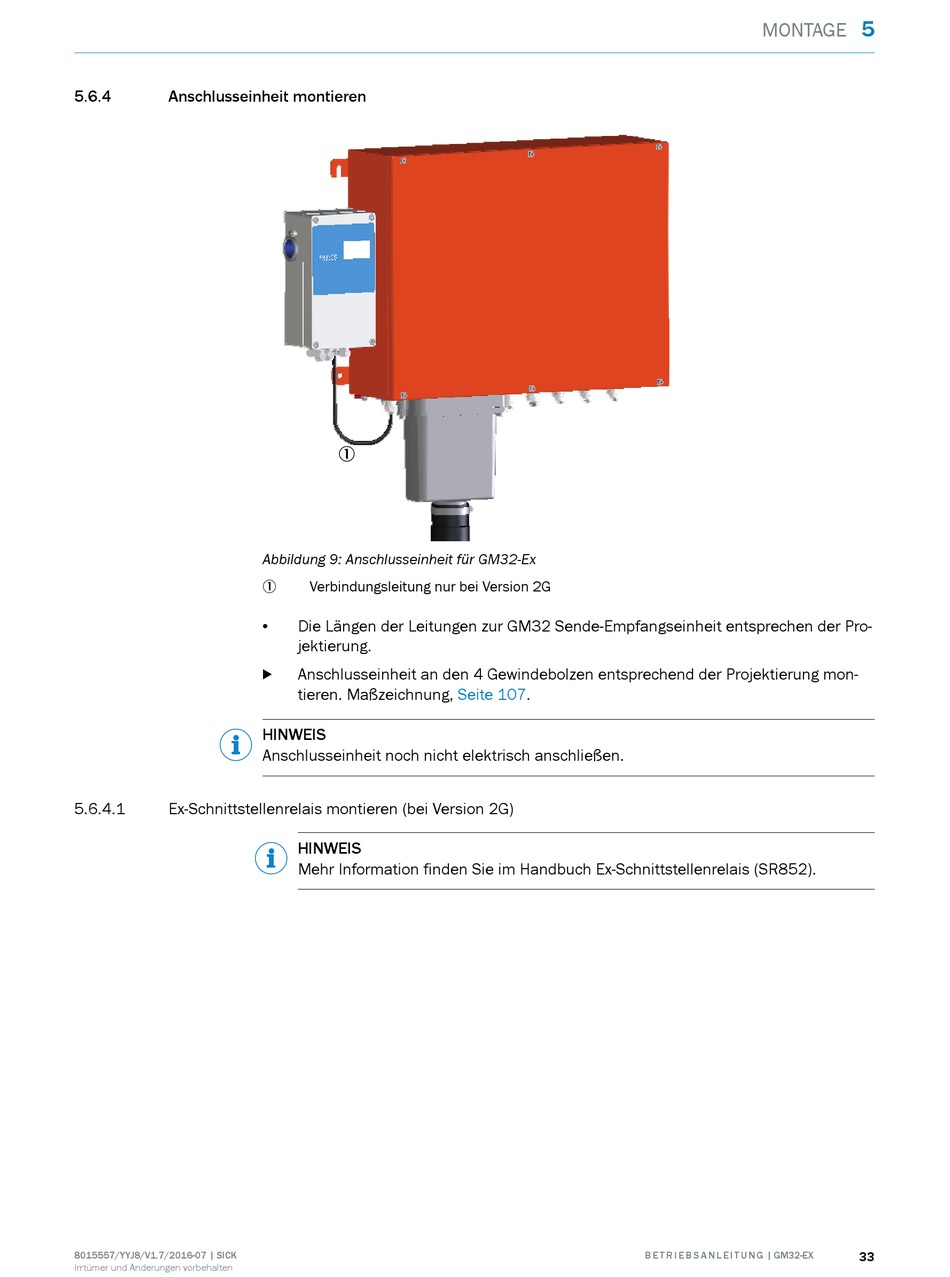

Abbildung 9: Anschlusseinheit für GM32-Ex
Verbindungsleitung nur bei Version 2G
1
Die Längen der Leitungen zur GM32 Sende-Empfangseinheit entsprechen der Pro‐
•
jektierung.
Anschlusseinheit an den 4 Gewindebolzen entsprechend der Projektierung mon‐
b
tieren. Maßzeichnung,
HINWEIS
Anschlusseinheit noch nicht elektrisch anschließen.
HINWEIS
Mehr Information finden Sie im Handbuch Ex-Schnittstellenrelais (SR852).
Seite
107.
MONTAGE
B E T R I E B S A N L E I T U N G | GM32-EX
5
33
