SICK GM901 Betriebsanleitung

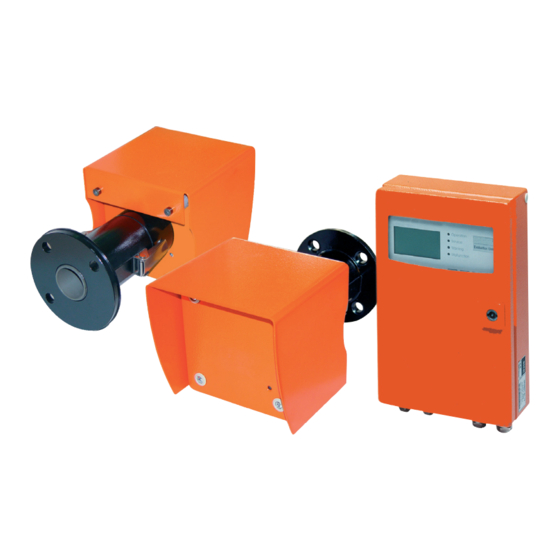

Kohlenmonoxid-gasanalysator, cross-duct-ausführung
Vorschau ausblenden
Andere Handbücher für GM901:
- Betriebsanleitung (74 Seiten) ,
- Betriebsanleitung (78 Seiten) ,
- Bedieneranleitung (2 Seiten)
Verwandte Anleitungen für SICK GM901
Inhaltszusammenfassung für SICK GM901
- Seite 1 Titelseite MMMBETRIEBSANLEITUNG MMMI B E T R I E B S A N L E I T U N G GM901 Kohlenmonoxid-Gasanalysator, Cross-Duct-Ausführung...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
3.5.1 Steuereinheit ................19 3.5.2 PROFIBUS-Schnittstelle (falls vorhanden) ........19 Optionales Zubehör..................20 Transport und Lagerung................21 Lagerung......................21 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... - Seite 4 Bedien- und Anzeigeelemente ..............45 8.1.1 Bedienfeld der Steuereinheit............45 8.1.2 Display ..................46 8.1.3 Status-LEDs .................. 46 B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten...
- Seite 5 Störungssuche am Sender ............79 11.3.2 Störungssuche am Empfänger.............80 11.3.3 Störungssuche an der Steuereinheit ...........81 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten...
- Seite 6 Bestelldaten ..................... 91 14.1 Ersatzteile ....................91 14.2 Optionen, Zubehör ..................91 Konformitäten ..................92 B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 7: Zu Diesem Dokument
Beachten Sie die Hinweise am Anfang der jeweiligen Kapitel. Weiterführende Information – Betriebsanleitung der Spüllufteinheit – Endprüfprotokoll HINWEIS: Alle mitgelieferten Dokumente beachten. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 8: Symbole Und Dokumentkonventionen
Die SICK AG nutzt in ihren Produkten standardisierte Datenschnittstellen, wie z. B. Stan- dard-IP-Technologie. Der Fokus liegt hierbei auf der Verfügbarkeit der Produkte und deren Eigenschaften. B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... - Seite 9 In jedem Fall sind die geeigneten Sicherungsmaßnahmen, z. B. Netztrennung, Firewalls, Virenschutz und Patchmanagement, immer vom Kunden situationsbedingt selbst umzuset- zen. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten...
-
Seite 10: Zu Ihrer Sicherheit
Dokumente aufbewahren Diese Betriebsanleitung – Zum Nachschlagen bereit halten. – An neue Besitzer weitergeben. B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 11: Vorkehrungen Zur Behandlung Von Störungen
Die Sicherheit eines Systems, in welches das Gerät integriert wird, liegt in der Verant- wortung des Errichters des Systems. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 12: Schutz Vor Gefahren Durch Gase
Bei bestimmten Konfigurationen des GM901-Messsytems erfordert der Ausfall der Spül- luftzufuhr je nach Anlagenbedingungen sofortige bzw. kurzfristige Maßnahmen zum Schutz des Messsystems. B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 13: Elektrische Sicherheit
Es muss gewährleistet sein, dass während Installation und Wartungsarbeiten die Schutzerdung zu den betroffenen Geräten bzw. Leitungen gemäß EN 61010-1 herge- stellt ist. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 14: Produktbeschreibung
[1] Siehe Abschnitt 9.4.8 [2] Auf der Grundlage von 500 ppm CO, bei höheren Konzentrationen ist die Unsicherheit geringer B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK... - Seite 15 [2] Auf der Grundlage von 500 ppm CO, bei höheren Konzentrationen ist die Unsicherheit geringer 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten...
- Seite 16 340 °C 360 °C 380 °C 25 Vol.-% 370 °C 350 °C 330 °C B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 17: Gerätevarianten
GM901-05-xxxx1 oder xxxx3 GM901-05-xxxx2 oder xxxx4 Temperaturbereich Anwendungen bis 250 °C Anwendungen bis 430 °C 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 18: Aufbau
Steuereinheit Anschlusseinheit (optional) PROFIBUS (falls vorhanden) 1 Analogeingang 1 Analogausgang Energieversorgung: 115/230 V AC B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 19: Standardlieferumfang
Eingangskanal für die Prozessleitebene definiert (AI). Die folgende Tabelle zeigt die Mess- größe mit den jeweils zugewiesenen Maßeinheiten: Messgröße mg/m 3 normiert 3 i.B. mg/m 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 20: Optionales Zubehör
Justagewinkel zum Aufbau einer Nullpunktvergleichstrecke ● Blindflansche ● Temperaturfühler PT 100 ● Wetterschutzhaube ● B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 21: Transport Und Lagerung
Alle Komponenten für Lagerung bzw. Transport verpacken. Dafür vorzugsweise die Origi- nalverpackung verwenden. ▸ Alle Komponenten des Messgeräts in einem trockenen, sauberen Raum lagern. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 22: Montage
Sicherstellen, dass die auf den Typenschildern angegebenen Versorgungsspannungen den Anlagebedingungen entsprechen. ▸ Alle Komponenten auf äußerlich einwandfreiem Lieferzustand prüfen. B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 23: Anbau Der Flansche Mit Rohr
Flansch 60 x 8 x 6 DIN174 (2”) Stahlrohr 50 x 5 DIN 2391 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 24: Montage Der Standardflansche
2) oder die Justiereinrich- tung einsetzen. Abb. 5: Flanschausrichtung mittels optischer Justiereinrichtung Justiertubus Lichtquelle B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 25: Definition Der Messstrecke
Messstrecke (Definition siehe Abb. 6) feststellen und notieren. Die Maße für die Inbetriebnahme bereit halten 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 26: Montagevariante Für Steinkamine
Einbaulage xxxx Die Rückseite der Gewindebolzen dient zur Befestigung der optiona- len Wetterschutzhaube B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 27: Montage Der Spüllufteinheit
Flanschtellern ein Spalt von 8,5… 10 mm entsteht Gummiband über diesen Verbindungsspalt ziehen. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 28: Ausrichtung Der Optischen Achse
Abb. 12: Ausrichtung der optischen Achse von Sender und Empfänger X-Y-Verstellung Justiertubus Mattscheibe Spannverschluss Muttern zur Verstellung der optischen Achse B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 29: Anbau Von Sender Und Empfänger
Spülluftanschluss ▸ Optische Justiereinrichtung demontieren und den Sender und Empfänger über die Spannverschlüsse befestigen 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 30: Montage Der Wetterschutzhaube Für Das Gm901
Die Haube von oben auf die Grundplatte aufsetzen; dabei die Haubenwände seitlich etwas auseinander halten Seitliche Halteriegel in die Gegenstücke einführen, drehen und einrasten lassen B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 31: Montage Der Steuereinheit
Bohrungen anhand der Montagezeichnung setzen (Ø 7,2 mm für M8). ▸ Steuereinheit an den vier Befestigungslaschen festschrauben. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 32: Elektrische Installation
PE-Leiter für den Anschluss an der Außenseite der Steuereinheit (zur Einhaltung der ● EMV-Vorschriften) B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 33: Elektrische Verdrahtung Bei Standardausführung
1 Analogeingang 1 Analogausgang Energieversorgung: 115/230 V AC ▸ Die Systemkomponenten nach Abb. 16 verbinden. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 34: Elektrische Verdrahtung Mit Anschlusseinheit
Elektrischer Anschluss des Spülluftmotors HINWEIS: Informationen zur Spüllufteinheit entnehmen Sie der Betriebsanleitung der Spülluftein- heit (SLV4). B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 35: Elektrische Verdrahtung: Steuereinheit - Standard
DO2 Limit Die Steuereinheit wird ab Werk in der Ausführung 230 V AC geliefert. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 36: Elektrische Verdrahtung: Steuereinheit - Profibus
DO2 Limit 2 Die Steuereinheit wird ab Werk in der Ausführung 230 V AC geliefert. B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 37: Elektrische Anschlüsse Der Anschlusseinheit
Anschluss an GM901-Empfänger – Klemmenleiste ST 6 oder ST 7 Standard-Kabel (2 m) +24 V CAN-H CAN-L CAN-GND 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 38: Inbetriebnahme
Ausrichtung der Flansche ▸ Überprüfung (messen) der aktiven Messstrecke, siehe „Definition der Messstrecke“, Seite 25 B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 39: Kalibrierung
Manueller SPAN-Test (optional) durchführen, siehe „SPAN-Test (optional)“, Seite SPAN-Wert eingeben, siehe „Kalibrierwerte ändern“, Seite 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 40: Gm901 Mit Erweiterter Kalibrierung Kalibrieren
Hochtemperatur-SPAN-Wert eingeben, siehe „Kalibrierwerte ändern“, Seite Temperaturparameter zurücksetzen, um Prozessbedingungen widerzuspiegeln, siehe „Temperatur“, Seite B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 41: Nullpunktabgleich
Zum Start des Nullpunktabgleichs am Bedienfeld der Steuereinheit die Taste CAL drü- cken (siehe „Nullpunktabgleich durchführen“, Seite 69). 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 42: Span-Test (Optional)
1600 ppm × m ● 4000 ppm × m ● 10000 ppm × m ● B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 43: Messgerät Am Kanal Montieren
GM901 an Messstelle montieren, siehe „Anbau von Sender und Empfänger“, Seite ▸ Manueller SPAN-Test (optional) zur Linearitätskontrolle 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 44: Voreingestellte Parameterwerte
Durch den Nullabgleich bestimmt Werkseitig bestimmte Daten, die dem GM901-Empfänger zugeordnet sind. (Individuell, je Gerät) B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 45: Bedienung
„Kalibrieren“, Seite 68 "maint": Maintenance siehe „Wartung“, Seite 71 "meas": Measurement siehe „Messbetrieb“, Seite 47 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 46: Display
Mindestens eine Störungsmeldung liegt vor. ● MALFUNCTION Ablesen der Störungsmeldung, siehe Diagnosemodus (diag) ● B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 47: Menüs
T=150 °C gelangt man jederzeit in den Messbe- Measuring T=150°C trieb 1128 Nm 3 2000 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 48: Diagnose
Taste „Pfeil links“ (back) drücken Signal too high Signal too high back back back back B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 49: Warnungsmeldungen Abrufen
(siehe „Warnungen“, Seite 77) und Stö- rungen (siehe „Störungen“, Seite ▸ Taste „Pfeil links“ (back) drücken 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 50: Sensorwerte Abrufen
TD: 10.7 CC: 500.0 CC: 500.0 AG: 12.04 AG: 12.04 back back back back B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 51: Parameter
„Geräte-Kenndaten (Device)“, Seite 66 Seriennummer Softwareversion Konfiguration Steuereinheit Untermenü „Service“, siehe „Service“, Seite 68 Kalibrierwerte, gerätespezifisch 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 52: Physikalische Einheit Ändern
Unit : ppm Unit : ppm Taste „Pfeil links“ (back) edit: Enter edit: Enter back back B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 53: Feuchtekorrektur Bestimmen
Mode : dry Mode : dry Taste „Pfeil links“ (back) back back edit: Enter edit: Enter 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 54: Einstellzeit Ändern
24 s Taste „Pfeil links“ (back) back back back back edit: Enter edit: Enter B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 55: Messbereich Ändern
Range: 1000 mg/Nm Range: 1000 mg/Nm Taste „Pfeil links“ (back) back back edit: Enter edit: Enter 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 56: Grenzwert Ändern
Limit: 1000 mg/Nm Limit: 1000 mg/Nm Taste „Pfeil links“ (back) back back edit: Enter edit: Enter B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 57: Messstrecke Flansch - Flansch Und Aktive Messstrecke Ändern
Active : 2000 mm Active : 2000 mm back back edit: Enter edit: Enter 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 58: Temperatur
150 °C External AnaIn Scale Low 0 °C Scale High 250 °C back back Select B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 59: Verwendung Von Externem Temperatursensor Parametrieren
External AnaIn Scale Low 0 °C Scale High 250 °C back back Edit: Enter 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 60: Temperaturbereich Einstellen: Unterer Grenzwert
Scale Low 0 °C ▸ Taste „Enter“ drücken Scale High 250 °C back back select B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 61: Signal Einstellen: Live Zero
Taste „Enter“ drücken Input High Input High 20.0 mA 20.0 mA back back select 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 62: Feuchtigkeitsgehalt Im Messgas Einstellen
Substitute : 00.0 % unten“ oder „Pfeiltaste oben“ ▸ Taste „Enter“ drücken back back select B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 63: Messgasdruck Einstellen
Substitute : 1013 hPa Substitute : 1013 hPa back back edit: Enter edit: Enter 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 64: Live Zero-Wert Des Analogausgangs Ändern (Analog Out)
Live Zero : 4 mA back back back back edit: Enter edit: Enter edit: Enter edit: Enter B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 65: Kalibrierwerte Ändern
Taste „Pfeil links“ (back) drücken Zero : Zero : back back edit: Enter edit: Enter 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 66: Median Filter
Serial Number Serial Number ▸ Taste „Enter“ drücken Software Revision Software Revision Configuration back back B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... - Seite 67 Serial Number ▸ Taste „Pfeil links“ (back) drücken Software Revision Software Revision Configuration back back 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten...
-
Seite 68: Service
Im Menü "Calibration" können folgende Untermenüpunkte aufgerufen werden: Zero Adjust: Nullpunktabgleich ● SPAN Test: manueller SPAN-Test ● B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 69: Nullpunktabgleich Durchführen
C2 -var : +0,0... : +0,0... : +0,0... : +0,0... back Save: Enter Save: Enter 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 70: Span-Test
Sollwert (Aufkleber auf der Testküvette) dividiert durch den angezeigten Messwert. Über „Back“wird der Span-Abgleich beendet. B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 71: Wartung
Please wait ! *********** Neustart wurde durchgeführt Measuring T=150 °C Measuring T=150°C 1128 Nm 3 2000 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 72: Wartungsbetrieb
Maint Mode: No Test Analog Out Test Analog Out Test Relay Test Relay back B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 73: Test Analogausgang
Test Relay Test Relay back HINWEIS: Analog-In kann über die angezeigte Messgastemperatur getestet werden. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 74: Test Relais
Relay 1: On Relay 2: Off Relay 2: Off back edit: Enter edit: Enter B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 75: Reset Parameter
Über den PROFIBUS-Master kann jetzt die Gerätestamm- daten-Datei (GSD) zum laufenden Betrieb des GM901 konfiguriert werden. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 76: Instandhaltung
Optik und optische Ausrüstung auf Sauberkeit überprüfen und gege- benenfalls reinigen ▸ Jährlich Driftkontrolle (Nullpunkt/-abgleich und Empfindlichkeitskontrolle mit Testküvetten) B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 77: Störungsbehebung
Messbereich auf einen höheren Wert ● spezifizierten Messbereich um mehr als einstellen (siehe „Messbereich ändern“, Seite 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 78: Störungen
Gerät ist nicht messfähig ● ▸ Motor fault Motor in der Empfangseinheit defekt Empfangseinheit austauschen ● B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 79: Weitere Hilfe Bei Störungen
LED: Leuchtet, wenn die Lampe leuchtet und das Chopperrad sich dreht Justageschraube: 4 x Gehäuse Sender 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 80: Störungssuche Am Empfänger
Innere Steckverbinder Leitung zur Steuereinheit Justageschraube: 4 x Gehäuse Empfänger B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 81: Störungssuche An Der Steuereinheit
Sollte diese Anzeigen nur mit abgezogenem Steckverbinder leuchten, so ist zuerst die Verkabelung zu prüfen Falls dabei kein Fehler gefunden wird, nacheinander die Systemkomponenten anschließen. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... - Seite 82 Sollten die Sensor-Werte des GM901 außerhalb dieser Wertebereiche liegen, bitte den Kundendienst von SICK für Ferndiagnose kontaktieren. B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten...
-
Seite 83: Außerbetriebnahme
Folgende Baugruppen enthalten Stoffe, die ggf. gesondert entsorgt werden müssen: – Elektronik: Kondensatoren, Akkumulatoren, Batterien. – Display: Flüssigkeit des LC-Displays. 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 84: Technische Daten
Gewicht 3 kg inkl. Spülluftvorsatz Energieversorgung Spannung: 24 V DC Versorgung über die Steuereinheit B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 85: Steuereinheit Awe Standardversion (Best.-Nr.: 2020428, 2021433)
Spannung: 115 V / 230 V AC, plus 10 % Toleranz Frequenz: 50 Hz / 60 Hz Leistungsaufnahme : ≤ 50 VA 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 86: Steuereinheit Awe Mit Erweiterter Konnektivität (Best.-Nr.: 2027607, 2084045)
Frequenz: 50 / 60 Hz Leistungsaufnahme: ≤ 60 VA Eingebaute Komponenten Integriertes 24-V-Netzteil zur Versorgung der Sende-Empfangseinheit B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 87: Maßzeichnung Sende- Und Empfangseinheit
Abb. 27: Sende- bzw. Empfangseinheit (Maße in mm) 240,7 / 404,7 Ø 39,5 298 / 462 90° 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 88: Maßzeichnung Steuereinheit
TECHNISCHE DATEN 13.8 Maßzeichnung Steuereinheit Abb. 28: Steuereinheit AWE (Ausführung Stahlblechgehäuse), Maße in mm B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 89: Maßzeichnung Anschlusseinheit
Abb. 30: Flansch mit Rohr DN125 (Maße in mm) Ø 18 240 / 500 / 1.000 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 90: Maßzeichnung Wetterschutzhaube
TECHNISCHE DATEN 13.11 Maßzeichnung Wetterschutzhaube Abb. 31: Wetterschutzhaube für Sende-Empfangseinheit (Maße in mm) 282,5 12,5 B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 91: Bestelldaten
SPAN-Test-Küvette CO 1.600 ppm 2127629 SPAN-Test-Küvette CO 4.000 ppm 2127627 SPAN-Test-Küvette CO 10.000 ppm 2127628 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten... -
Seite 92: Konformitäten
EN 61010-1, Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Labor- ● geräte EN 61326, Elektrische Betriebsmittel für Messtechnik, Leittechnik, Laboreinsatz EMV ● B E T R I E B S A N L E I T U N G | GM901 8008249/1F7Y/V4-0/2022-04 | SICK Irrtümer und Änderungen vorbehalten... - Seite 93 KONFORMITÄTEN 8008249/1F7Y/V4-0/2022-04 | SICK B E T R I E B S A N L E I T U N G | GM901 Irrtümer und Änderungen vorbehalten...
- Seite 94 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com...
