7.8
Messlanze im Gaskanal montieren
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
VORSICHT
Geräteschaden durch Herunterfallen
Gewicht und Größe erschweren die Handhabung der SE-Einheit mit montierter Lanze.
Dadurch erhöht sich die Gefahr, dass das Messgerät durch Herunterfallen beschädigt
wird.
Montieren Sie die SE-Einheit und die Lanze einzeln.
b
1
Die Messlanze mit Spülluftvorsatz bzw. Flanschvorsatz (ohne SE- Einheit) in den
kanalseitigen „Flansch mit Rohr" einsetzen.
2
Die Messlanze mit Spülluftvorsatz bzw. Flanschvorsatz am „Flansch mit Rohr"
festschrauben (Dichtung und 4 Schrauben).
1 2
5
6

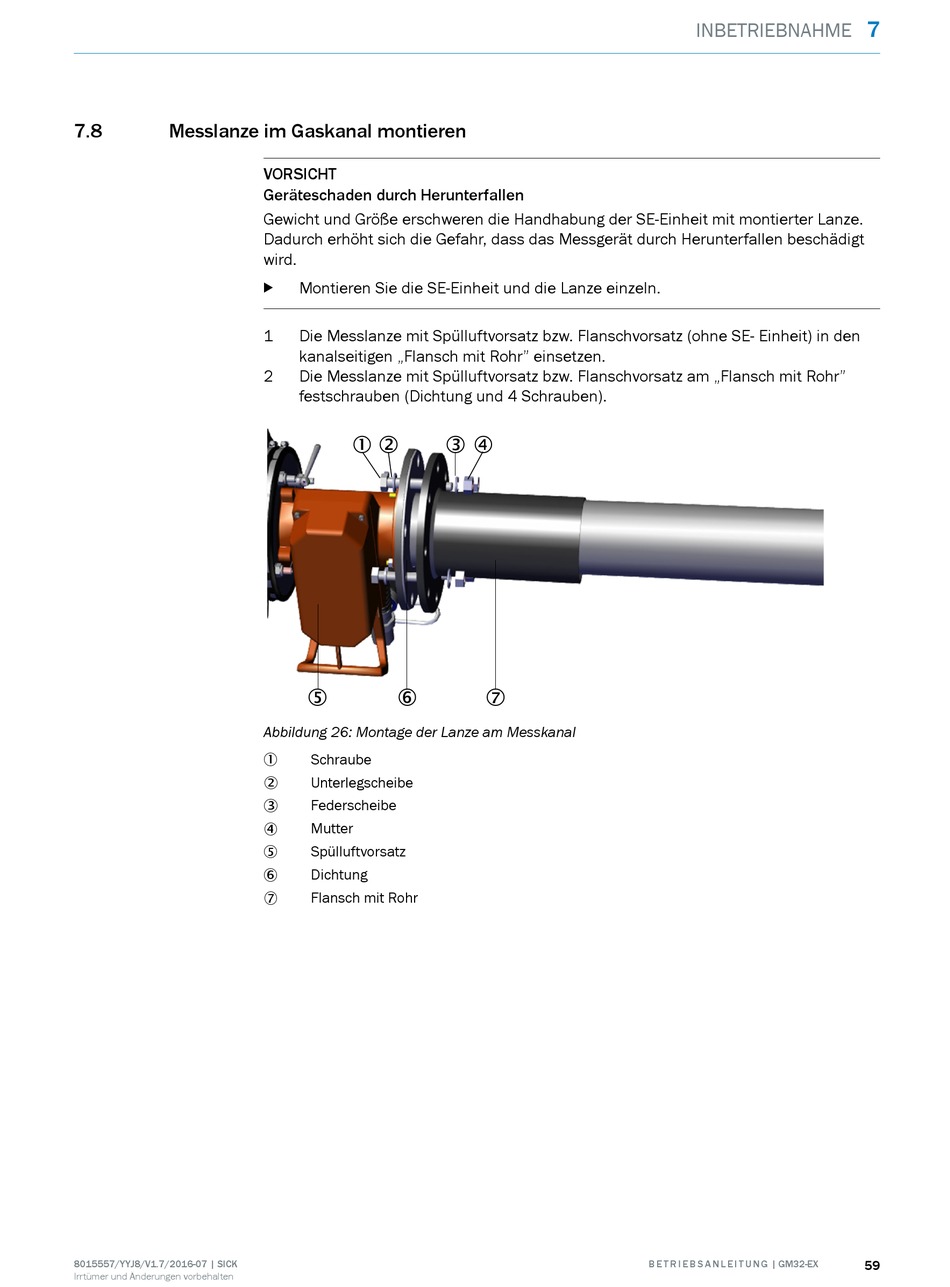

Abbildung 26: Montage der Lanze am Messkanal
Schraube
1
Unterlegscheibe
2
Federscheibe
3
Mutter
4
Spülluftvorsatz
5
Dichtung
6
Flansch mit Rohr
7
3 4
7
INBETRIEBNAHME
B E T R I E B S A N L E I T U N G | GM32-EX
7
59
