PRODUKTBESCHREIBUNG
3.6
Aufbau und Funktion
20
B E T R I E B S A N L E I T U N G | GM32-EX
1
2
à
ß
9

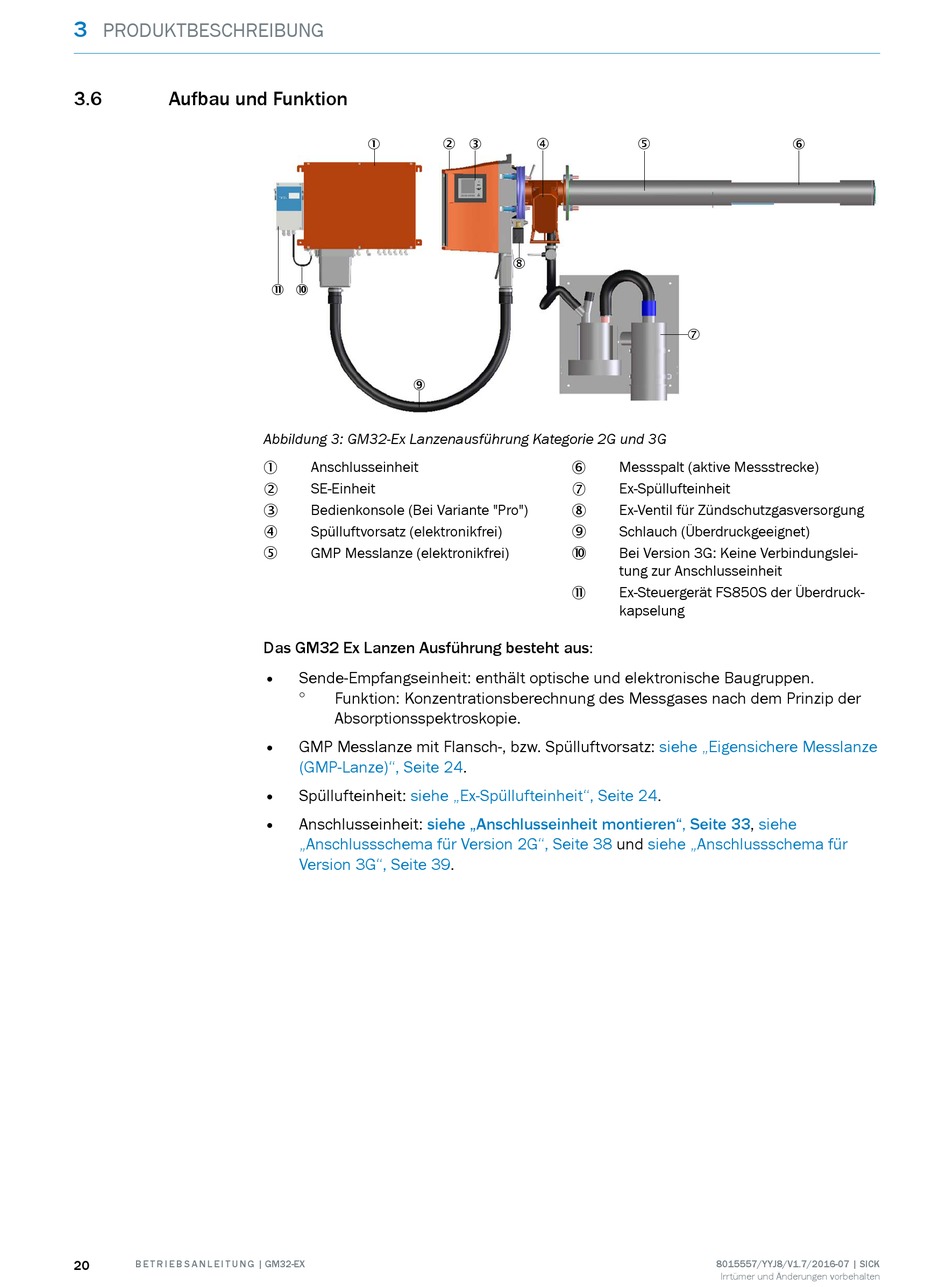

Abbildung 3: GM32-Ex Lanzenausführung Kategorie 2G und 3G
Anschlusseinheit
1
SE-Einheit
2
Bedienkonsole (Bei Variante "Pro")
3
Spülluftvorsatz (elektronikfrei)
4
GMP Messlanze (elektronikfrei)
5
Das GM32 Ex Lanzen Ausführung besteht aus:
•
Sende-Empfangseinheit: enthält optische und elektronische Baugruppen.
°
Funktion: Konzentrationsberechnung des Messgases nach dem Prinzip der
Absorptionsspektroskopie.
•
GMP Messlanze mit Flansch-, bzw. Spülluftvorsatz:
(GMP-Lanze)", Seite
24.
•
Spüllufteinheit:
siehe „Ex-Spüllufteinheit", Seite
•
Anschlusseinheit:
siehe „Anschlusseinheit montieren", Seite
„Anschlussschema für Version 2G", Seite 38
Version 3G", Seite
39.
3
4
5
8
Messspalt (aktive Messstrecke)
6
Ex-Spüllufteinheit
7
Ex-Ventil für Zündschutzgasversorgung
8
Schlauch (Überdruckgeeignet)
9
Bei Version 3G: Keine Verbindungslei‐
ß
tung zur Anschlusseinheit
Ex-Steuergerät FS850S der Überdruck‐
à
kapselung
24.
und
siehe „Anschlussschema für
6
7
siehe „Eigensichere Messlanze
33,
siehe
