6
ELEKTRISCHE INSTALLATION
6.2
Anschlussübersicht
6.2.1
Anschlussschema für Version 2G
1
6
5
4
7

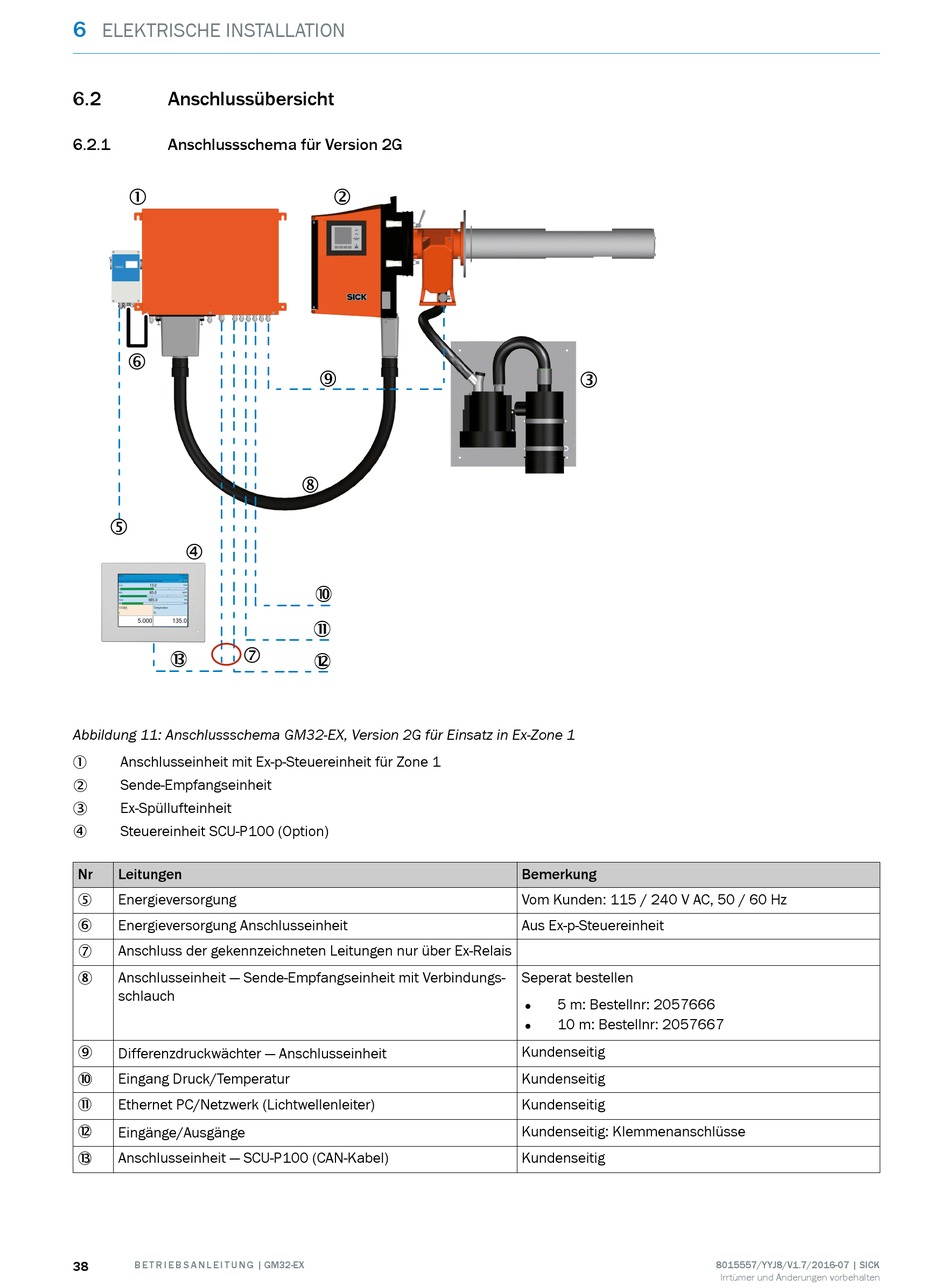

Abbildung 11: Anschlussschema GM32-EX, Version 2G für Einsatz in Ex-Zone 1
Anschlusseinheit mit Ex-p-Steuereinheit für Zone 1
1
Sende-Empfangseinheit
2
Ex-Spüllufteinheit
3
Steuereinheit SCU-P100 (Option)
4
Nr
Leitungen
Energieversorgung
5
Energieversorgung Anschlusseinheit
6
Anschluss der gekennzeichneten Leitungen nur über Ex-Relais
7
Anschlusseinheit — Sende-Empfangseinheit mit Verbindungs‐
8
schlauch
Differenzdruckwächter — Anschlusseinheit
9
Eingang Druck/Temperatur
ß
Ethernet PC/Netzwerk (Lichtwellenleiter)
à
Eingänge/Ausgänge
Anschlusseinheit — SCU-P100 (CAN-Kabel)
38
B E T R I E B S A N L E I T U N G | GM32-EX
2
9
8
ß
à
3
Bemerkung
Vom Kunden: 115 / 240 V AC, 50 / 60 Hz
Aus Ex-p-Steuereinheit
Seperat bestellen
•
5 m: Bestellnr: 2057666
•
10 m: Bestellnr: 2057667
Kundenseitig
Kundenseitig
Kundenseitig
Kundenseitig: Klemmenanschlüsse
Kundenseitig
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
