5
MONTAGE
5.6.4.2
Zündschutzgas-Austritt
34
B E T R I E B S A N L E I T U N G | GM32-EX
2
1

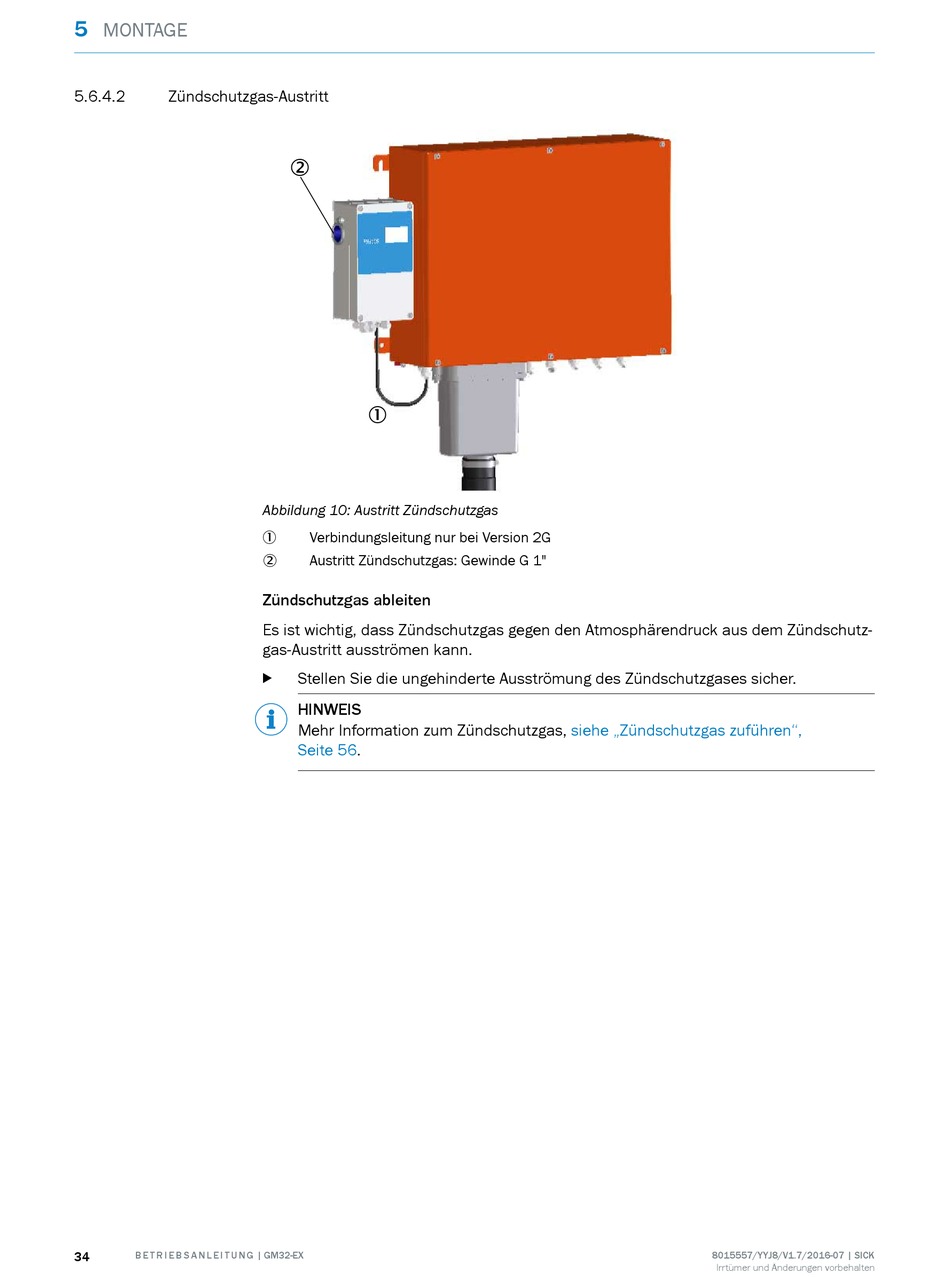

Abbildung 10: Austritt Zündschutzgas
Verbindungsleitung nur bei Version 2G
1
Austritt Zündschutzgas: Gewinde G 1"
2
Zündschutzgas ableiten
Es ist wichtig, dass Zündschutzgas gegen den Atmosphärendruck aus dem Zündschutz‐
gas-Austritt ausströmen kann.
Stellen Sie die ungehinderte Ausströmung des Zündschutzgases sicher.
b
HINWEIS
Mehr Information zum Zündschutzgas,
Seite
56.
siehe „Zündschutzgas zuführen",
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
