3.7.1.2
Verwendete Baugruppen
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
1
7
5
6
4

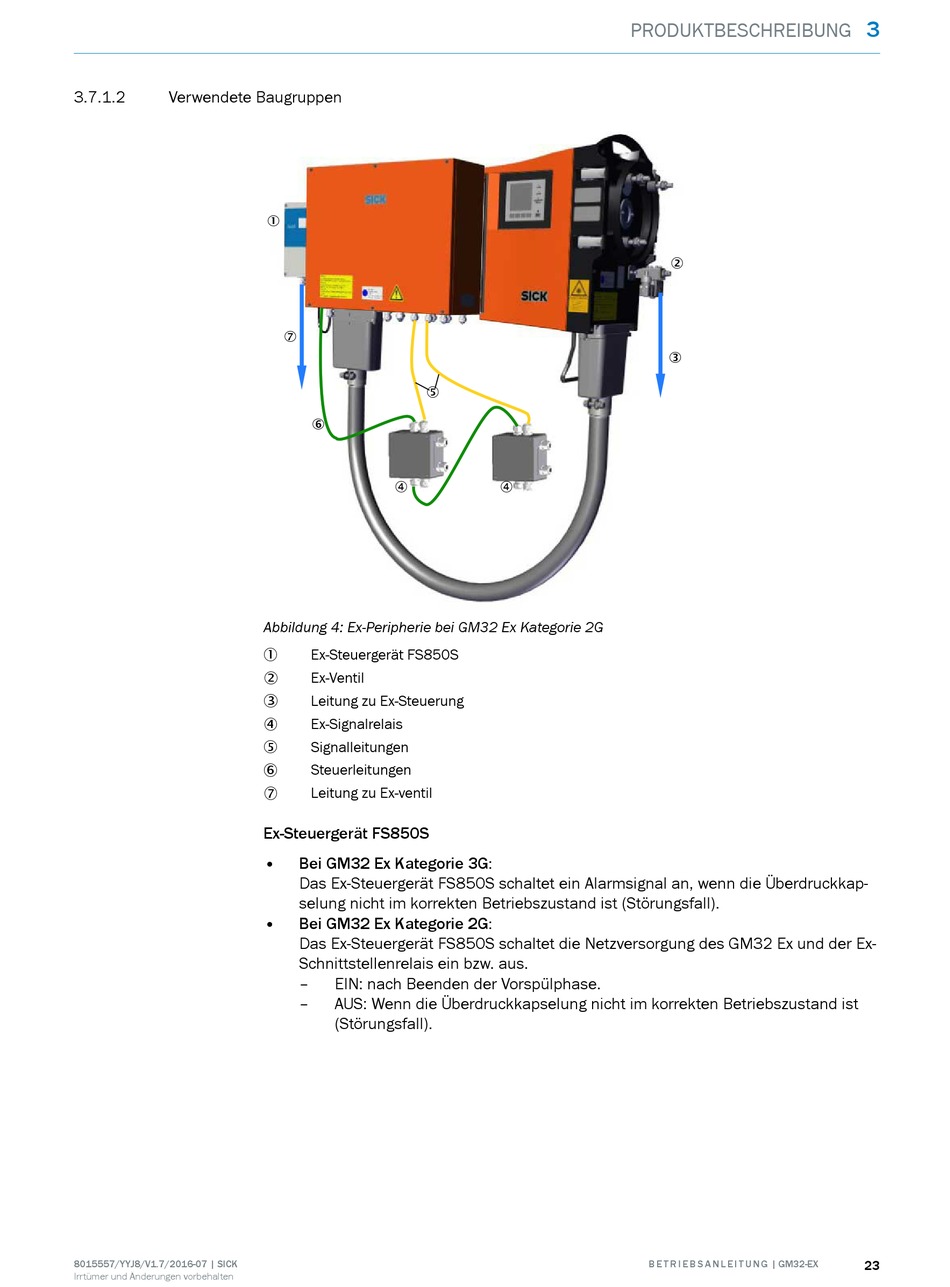

Abbildung 4: Ex-Peripherie bei GM32 Ex Kategorie 2G
Ex-Steuergerät FS850S
1
Ex-Ventil
2
Leitung zu Ex-Steuerung
3
Ex-Signalrelais
4
Signalleitungen
5
Steuerleitungen
6
Leitung zu Ex-ventil
7
Ex-Steuergerät FS850S
•
Bei GM32 Ex Kategorie 3G:
Das Ex-Steuergerät FS850S schaltet ein Alarmsignal an, wenn die Überdruckkap‐
selung nicht im korrekten Betriebszustand ist (Störungsfall).
•
Bei GM32 Ex Kategorie 2G:
Das Ex-Steuergerät FS850S schaltet die Netzversorgung des GM32 Ex und der Ex-
Schnittstellenrelais ein bzw. aus.
–
EIN: nach Beenden der Vorspülphase.
–
AUS: Wenn die Überdruckkapselung nicht im korrekten Betriebszustand ist
(Störungsfall).
PRODUKTBESCHREIBUNG
2
3
4
B E T R I E B S A N L E I T U N G | GM32-EX
3
23
