MONTAGE
5.6
Montageablauf
5.6.1
Montagebeispiel
30
B E T R I E B S A N L E I T U N G | GM32-EX
3
2
1

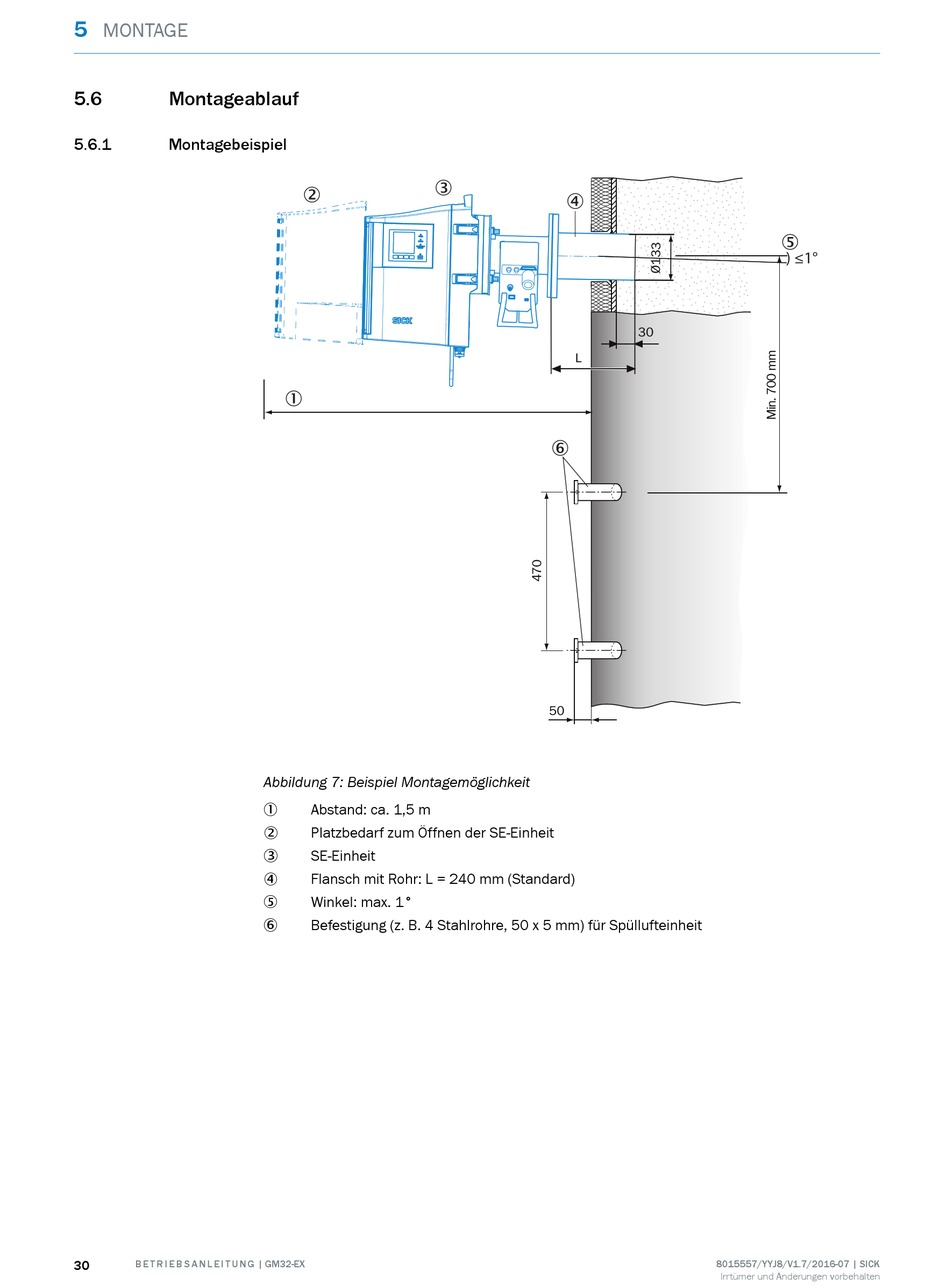

Abbildung 7: Beispiel Montagemöglichkeit
Abstand: ca. 1,5 m
1
Platzbedarf zum Öffnen der SE-Einheit
2
SE-Einheit
3
Flansch mit Rohr: L = 240 mm (Standard)
4
Winkel: max. 1°
5
Befestigung (z. B. 4 Stahlrohre, 50 x 5 mm) für Spüllufteinheit
6
4
30
L
6
50
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
5
) ≤1°
