8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
1

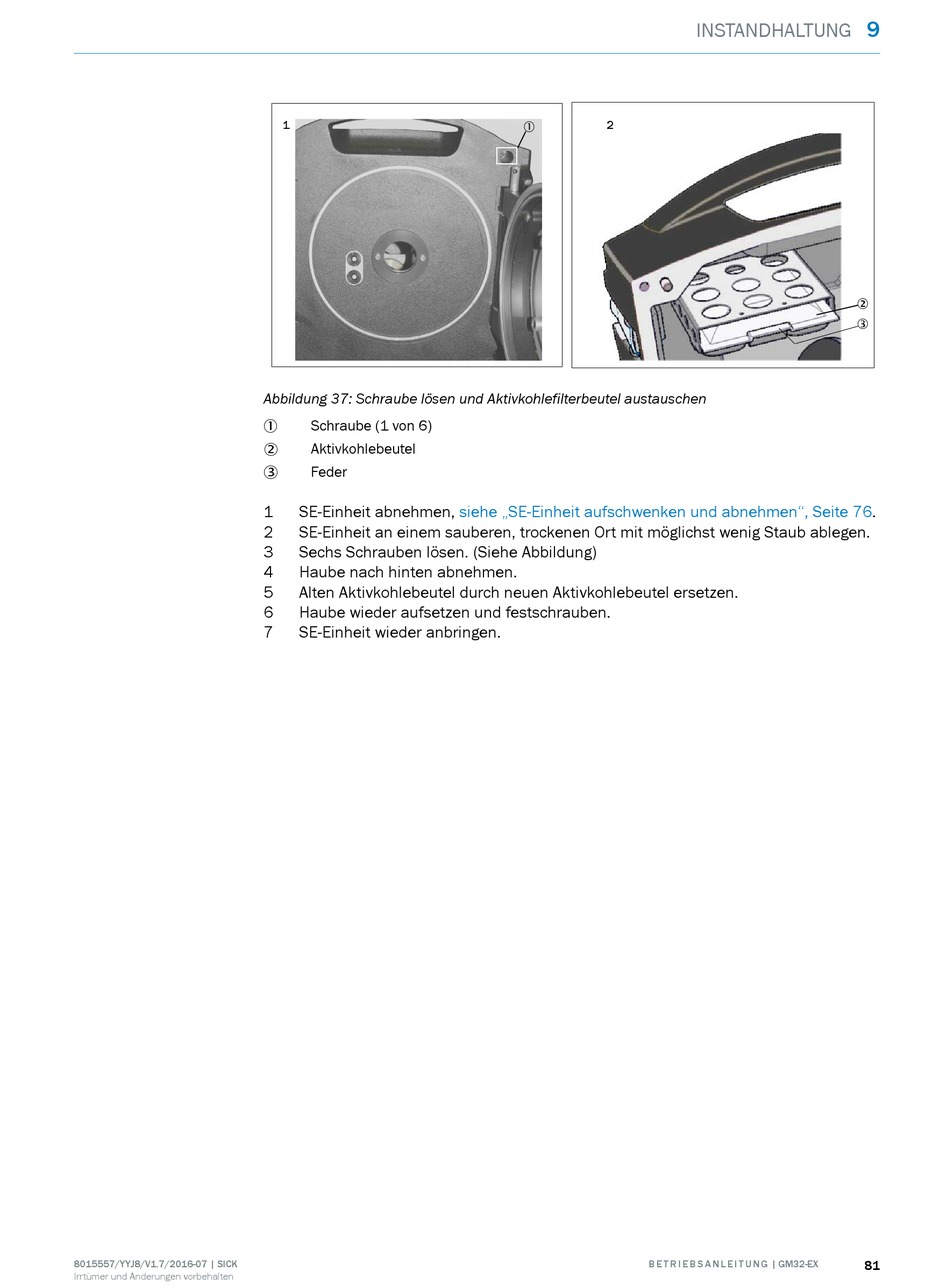

Abbildung 37: Schraube lösen und Aktivkohlefilterbeutel austauschen
Schraube (1 von 6)
1
Aktivkohlebeutel
2
Feder
3
1
SE-Einheit abnehmen,
2
SE-Einheit an einem sauberen, trockenen Ort mit möglichst wenig Staub ablegen.
3
Sechs Schrauben lösen. (Siehe Abbildung)
4
Haube nach hinten abnehmen.
5
Alten Aktivkohlebeutel durch neuen Aktivkohlebeutel ersetzen.
6
Haube wieder aufsetzen und festschrauben.
7
SE-Einheit wieder anbringen.
2
1
siehe „SE-Einheit aufschwenken und abnehmen", Seite
INSTANDHALTUNG
B E T R I E B S A N L E I T U N G | GM32-EX
9
2
3
76.
81
