6.3.1.1
Anschlussplan für Variante 2G
2
1

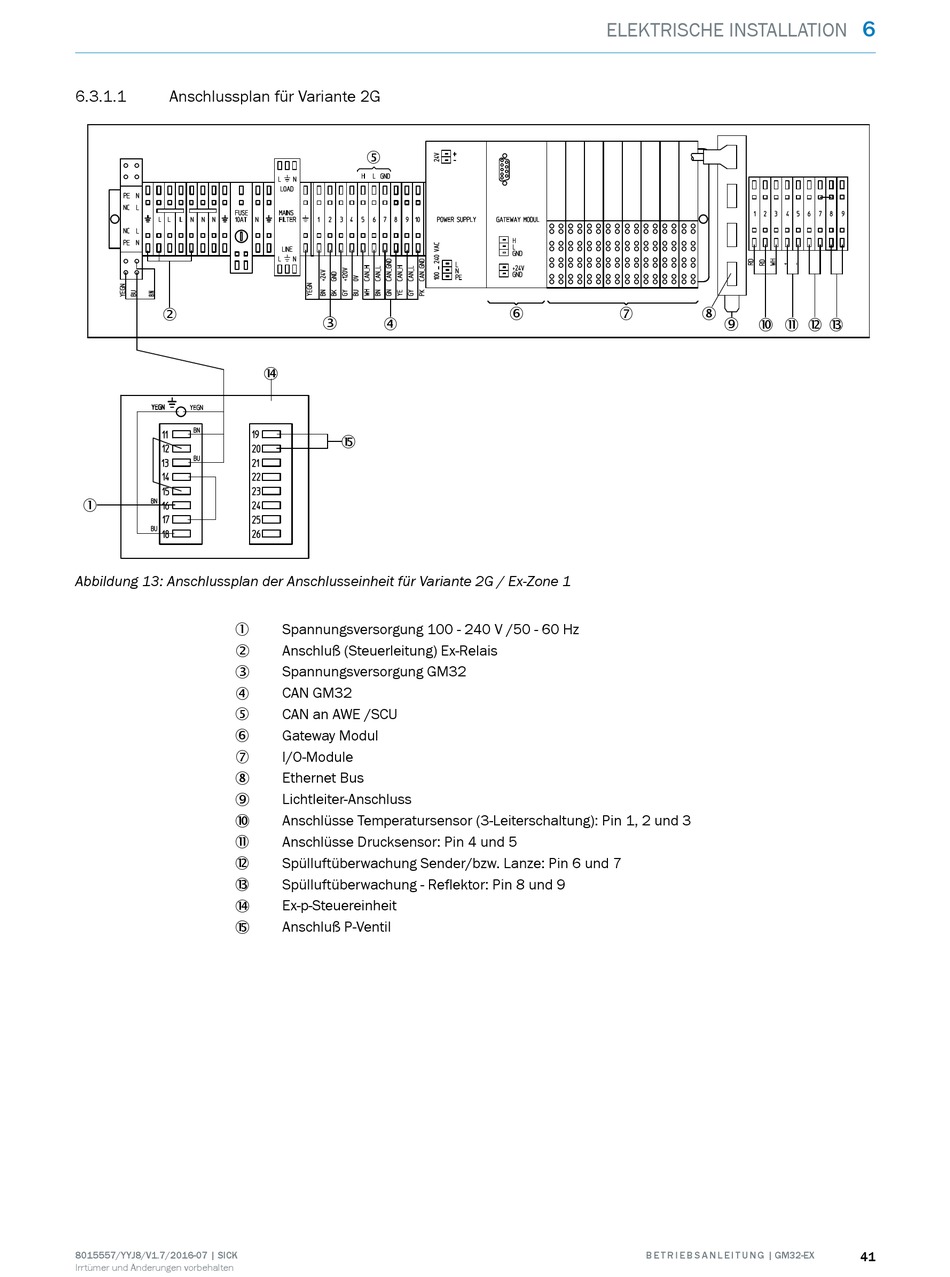

Abbildung 13: Anschlussplan der Anschlusseinheit für Variante 2G / Ex-Zone 1
1
2
3
4
5
6
7
8
9
ß
à
ã
ä
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
5
3
4
ã
ä
Spannungsversorgung 100 - 240 V /50 - 60 Hz
Anschluß (Steuerleitung) Ex-Relais
Spannungsversorgung GM32
CAN GM32
CAN an AWE /SCU
Gateway Modul
I/O-Module
Ethernet Bus
Lichtleiter-Anschluss
Anschlüsse Temperatursensor (3-Leiterschaltung): Pin 1, 2 und 3
Anschlüsse Drucksensor: Pin 4 und 5
Spülluftüberwachung Sender/bzw. Lanze: Pin 6 und 7
Spülluftüberwachung - Reflektor: Pin 8 und 9
Ex-p-Steuereinheit
Anschluß P-Ventil
ELEKTRISCHE INSTALLATION
6
7
B E T R I E B S A N L E I T U N G | GM32-EX
6
8
9
ß
à
41
