MONTAGE
5

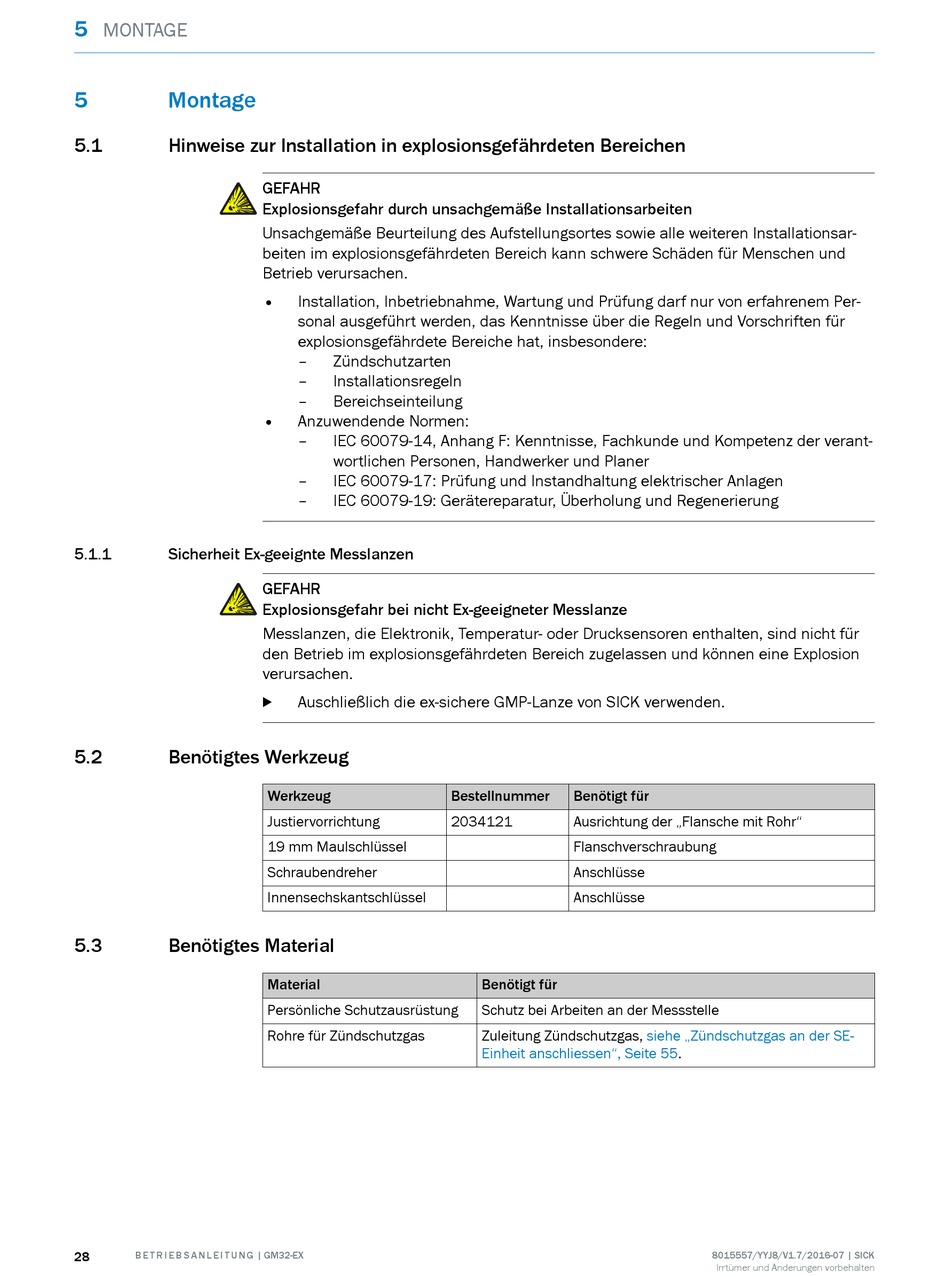

Montage
5.1
Hinweise zur Installation in explosionsgefährdeten Bereichen
5.1.1
Sicherheit Ex-geeignte Messlanzen
5.2
Benötigtes Werkzeug
5.3
Benötigtes Material
28
B E T R I E B S A N L E I T U N G | GM32-EX
GEFAHR
Explosionsgefahr durch unsachgemäße Installationsarbeiten
Unsachgemäße Beurteilung des Aufstellungsortes sowie alle weiteren Installationsar‐
beiten im explosionsgefährdeten Bereich kann schwere Schäden für Menschen und
Betrieb verursachen.
•
Installation, Inbetriebnahme, Wartung und Prüfung darf nur von erfahrenem Per‐
sonal ausgeführt werden, das Kenntnisse über die Regeln und Vorschriften für
explosionsgefährdete Bereiche hat, insbesondere:
–
Zündschutzarten
–
Installationsregeln
–
Bereichseinteilung
•
Anzuwendende Normen:
–
IEC 60079-14, Anhang F: Kenntnisse, Fachkunde und Kompetenz der verant‐
wortlichen Personen, Handwerker und Planer
–
IEC 60079-17: Prüfung und Instandhaltung elektrischer Anlagen
–
IEC 60079-19: Gerätereparatur, Überholung und Regenerierung
GEFAHR
Explosionsgefahr bei nicht Ex-geeigneter Messlanze
Messlanzen, die Elektronik, Temperatur- oder Drucksensoren enthalten, sind nicht für
den Betrieb im explosionsgefährdeten Bereich zugelassen und können eine Explosion
verursachen.
Auschließlich die ex-sichere GMP-Lanze von SICK verwenden.
b
Werkzeug
Justiervorrichtung
19 mm Maulschlüssel
Schraubendreher
Innensechskantschlüssel
Material
Persönliche Schutzausrüstung
Rohre für Zündschutzgas
Bestellnummer
Benötigt für
2034121
Ausrichtung der „Flansche mit Rohr"
Flanschverschraubung
Anschlüsse
Anschlüsse
Benötigt für
Schutz bei Arbeiten an der Messstelle
Zuleitung Zündschutzgas,
Einheit anschliessen", Seite
siehe „Zündschutzgas an der SE-
55.
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
