9

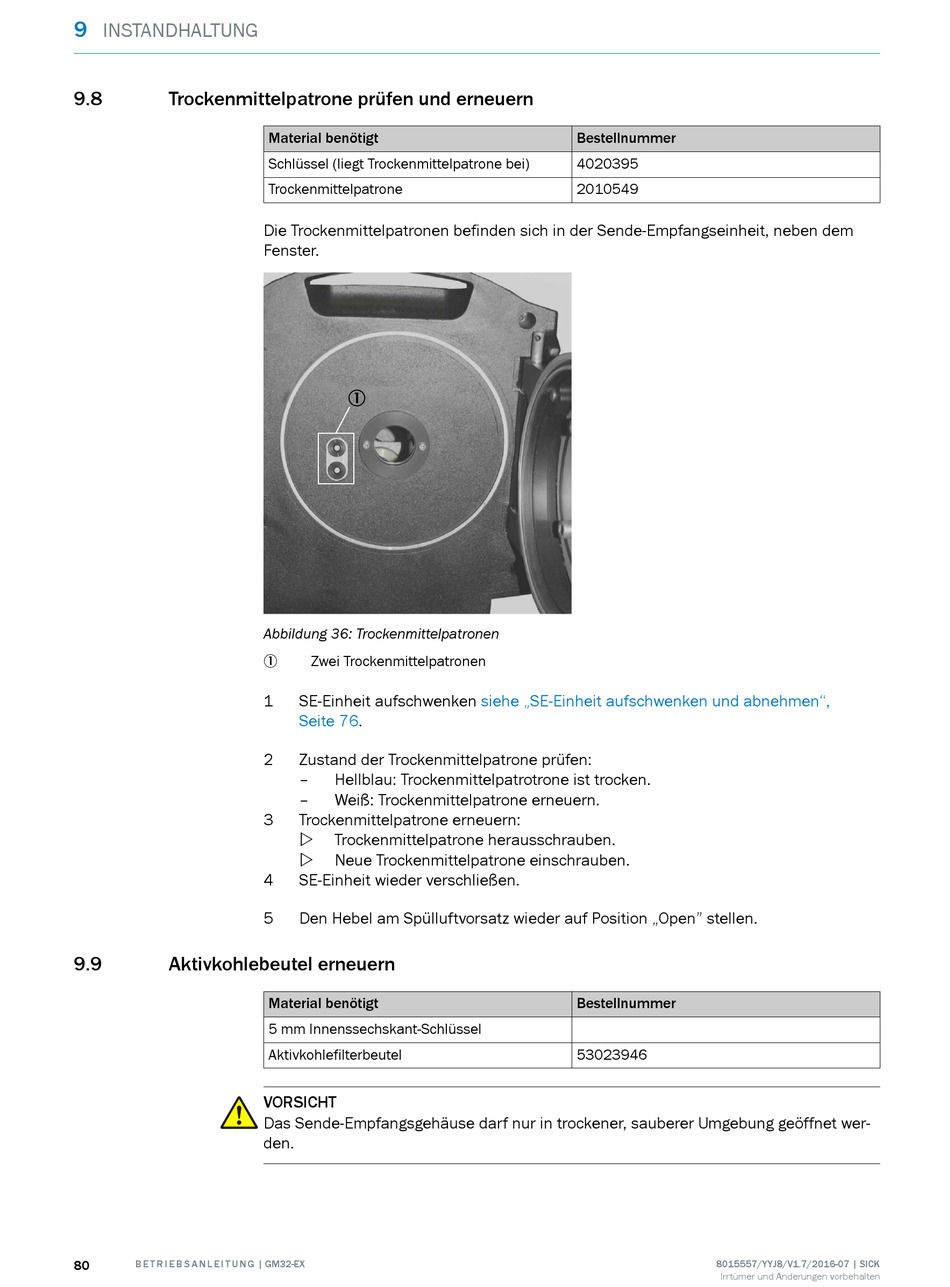

INSTANDHALTUNG
9.8
Trockenmittelpatrone prüfen und erneuern
9.9
Aktivkohlebeutel erneuern
80
B E T R I E B S A N L E I T U N G | GM32-EX
Material benötigt
Schlüssel (liegt Trockenmittelpatrone bei)
Trockenmittelpatrone
Die Trockenmittelpatronen befinden sich in der Sende-Empfangseinheit, neben dem
Fenster.
1
Abbildung 36: Trockenmittelpatronen
Zwei Trockenmittelpatronen
1
1
SE-Einheit aufschwenken
Seite
76.
2
Zustand der Trockenmittelpatrone prüfen:
–
Hellblau: Trockenmittelpatrotrone ist trocken.
–
Weiß: Trockenmittelpatrone erneuern.
3
Trockenmittelpatrone erneuern:
w
Trockenmittelpatrone herausschrauben.
w
Neue Trockenmittelpatrone einschrauben.
4
SE-Einheit wieder verschließen.
5
Den Hebel am Spülluftvorsatz wieder auf Position „Open" stellen.
Material benötigt
5 mm Innenssechskant-Schlüssel
Aktivkohlefilterbeutel
VORSICHT
Das Sende-Empfangsgehäuse darf nur in trockener, sauberer Umgebung geöffnet wer‐
den.
Bestellnummer
4020395
2010549
siehe „SE-Einheit aufschwenken und abnehmen",
Bestellnummer
53023946
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
