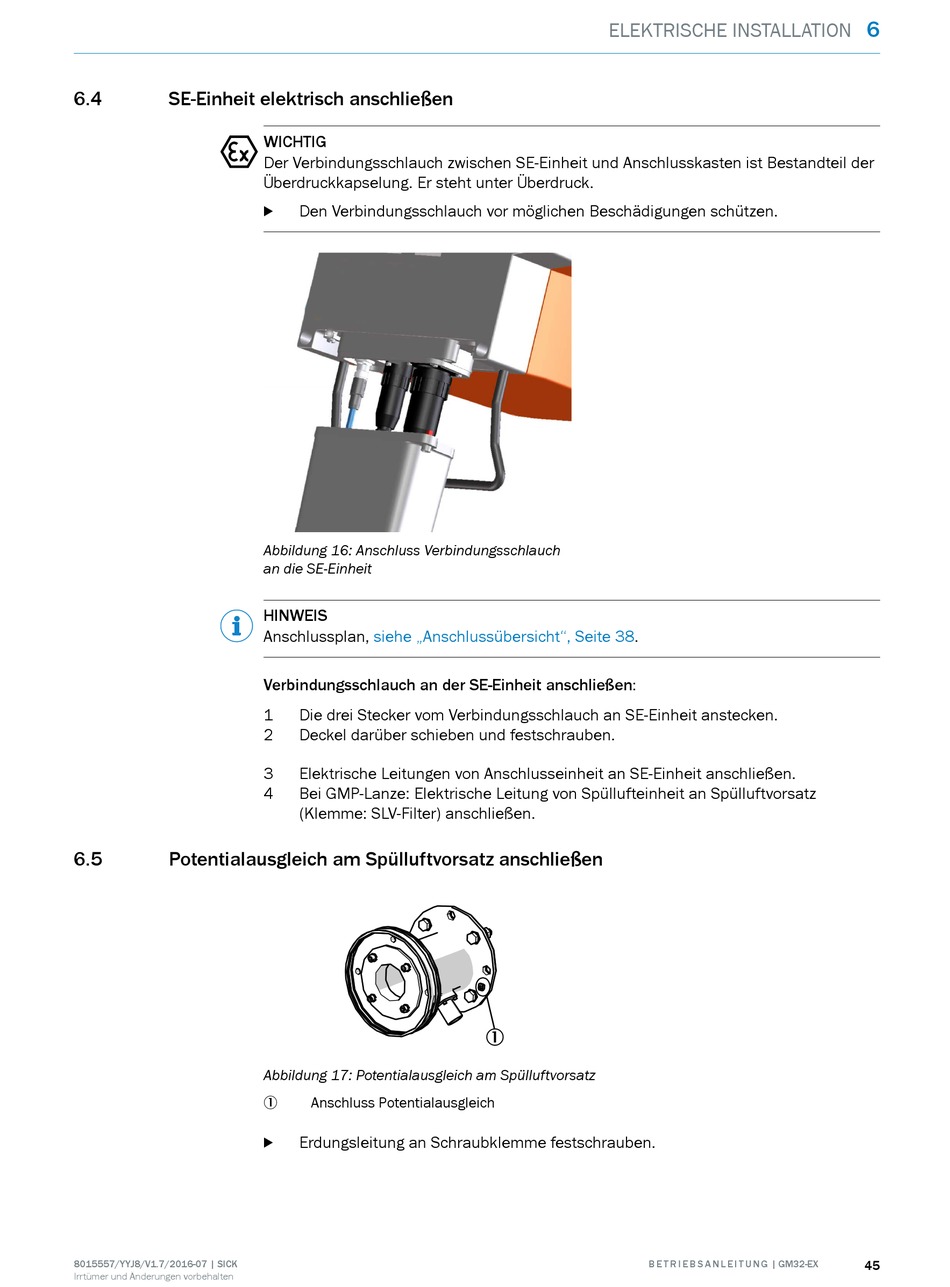

6.4
SE-Einheit elektrisch anschließen
6.5
Potentialausgleich am Spülluftvorsatz anschließen
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
WICHTIG
Der Verbindungsschlauch zwischen SE-Einheit und Anschlusskasten ist Bestandteil der
Überdruckkapselung. Er steht unter Überdruck.
Den Verbindungsschlauch vor möglichen Beschädigungen schützen.
b
Abbildung 16: Anschluss Verbindungsschlauch
an die SE-Einheit
HINWEIS
Anschlussplan,
siehe „Anschlussübersicht", Seite
Verbindungsschlauch an der SE-Einheit anschließen:
1
Die drei Stecker vom Verbindungsschlauch an SE-Einheit anstecken.
2
Deckel darüber schieben und festschrauben.
3
Elektrische Leitungen von Anschlusseinheit an SE-Einheit anschließen.
4
Bei GMP-Lanze: Elektrische Leitung von Spüllufteinheit an Spülluftvorsatz
(Klemme: SLV-Filter) anschließen.
Abbildung 17: Potentialausgleich am Spülluftvorsatz
Anschluss Potentialausgleich
1
Erdungsleitung an Schraubklemme festschrauben.
b
ELEKTRISCHE INSTALLATION
38.
1
B E T R I E B S A N L E I T U N G | GM32-EX
6
45
