8
BEDIENUNG
8.3.4.3
Alignment check (Option) - automatische optische Ausrichtung prüfen
70
B E T R I E B S A N L E I T U N G | GM32-EX
Measuring
Check cycle
1 / 3
04/29 01:57
1
SO2:
3
Zero -5.0
0.5%
4
Span 699.8 -0.0%
6
/Menü/Diag/Check cycle
Back

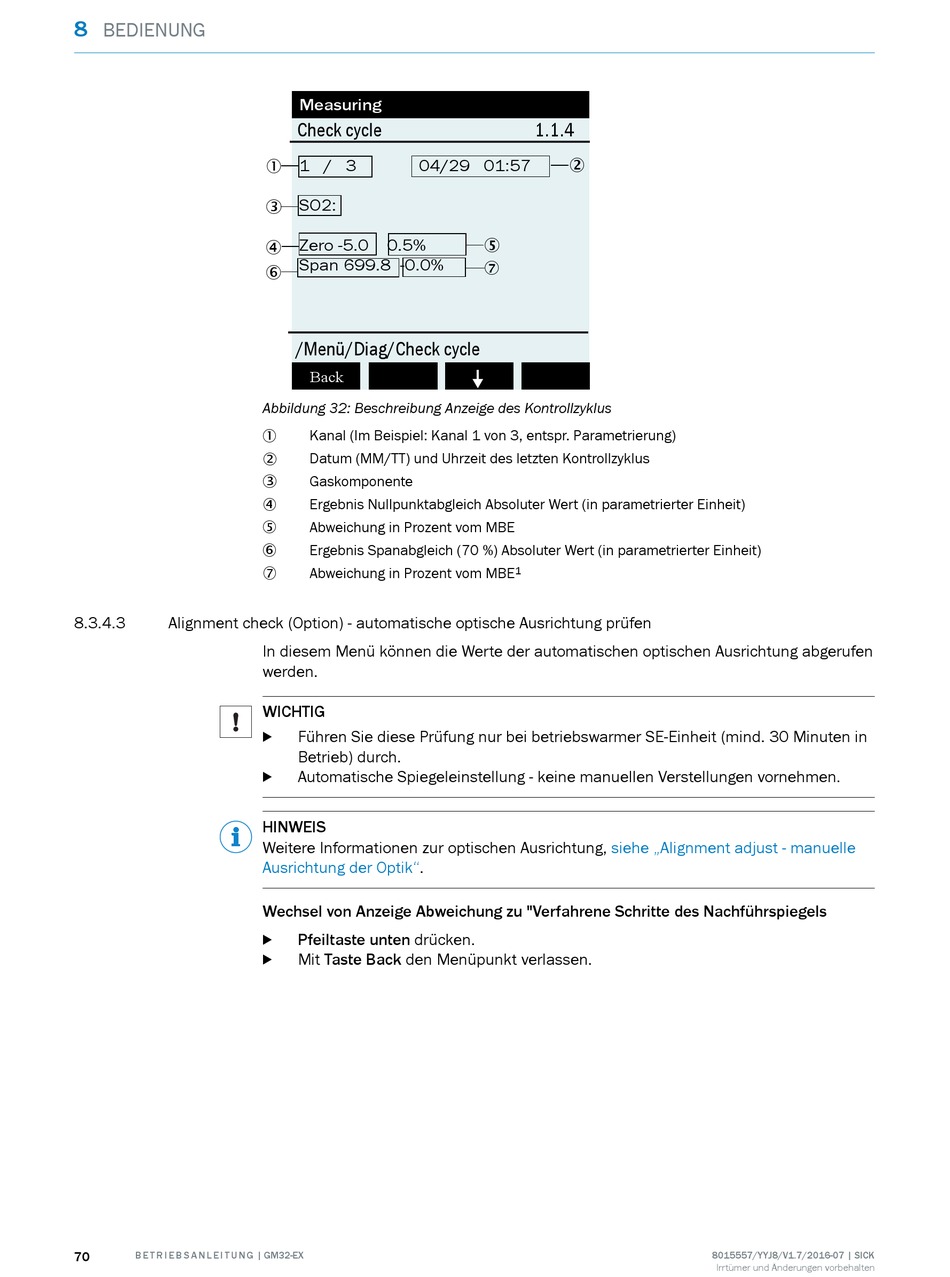

Abbildung 32: Beschreibung Anzeige des Kontrollzyklus
Kanal (Im Beispiel: Kanal 1 von 3, entspr. Parametrierung)
1
Datum (MM/TT) und Uhrzeit des letzten Kontrollzyklus
2
Gaskomponente
3
Ergebnis Nullpunktabgleich Absoluter Wert (in parametrierter Einheit)
4
Abweichung in Prozent vom MBE
5
Ergebnis Spanabgleich (70 %) Absoluter Wert (in parametrierter Einheit)
6
Abweichung in Prozent vom MBE
7
In diesem Menü können die Werte der automatischen optischen Ausrichtung abgerufen
werden.
WICHTIG
Führen Sie diese Prüfung nur bei betriebswarmer SE-Einheit (mind. 30 Minuten in
b
Betrieb) durch.
Automatische Spiegeleinstellung - keine manuellen Verstellungen vornehmen.
b
HINWEIS
Weitere Informationen zur optischen Ausrichtung,
Ausrichtung der
Optik".
Wechsel von Anzeige Abweichung zu "Verfahrene Schritte des Nachführspiegels
Pfeiltaste unten drücken.
b
Mit Taste Back den Menüpunkt verlassen.
b
1.1.4
2
5
7
1
siehe „Alignment adjust - manuelle
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
