6.2.2
Anschlussschema für Version 3G
1
5
6
4

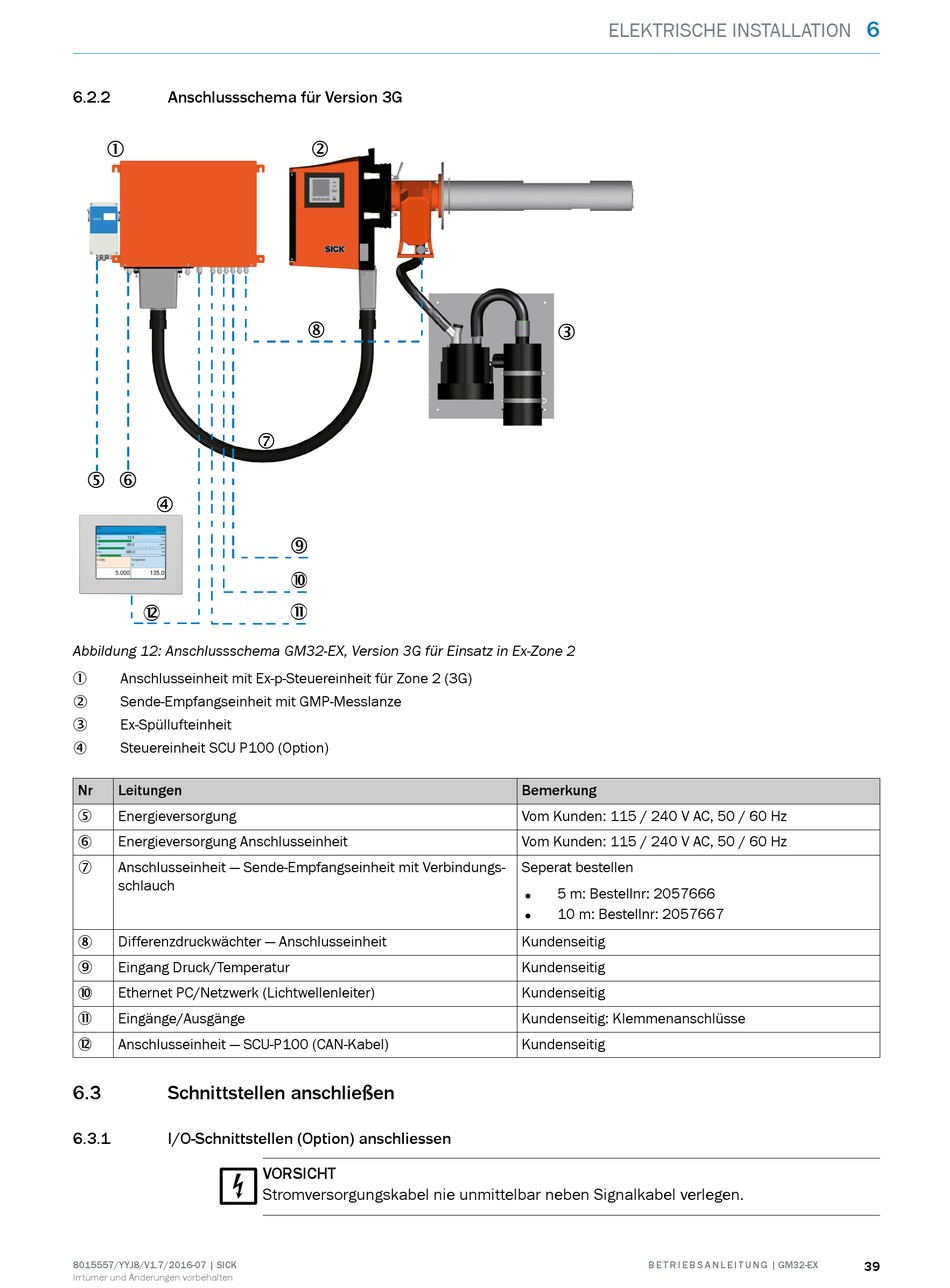

Abbildung 12: Anschlussschema GM32-EX, Version 3G für Einsatz in Ex-Zone 2
Anschlusseinheit mit Ex-p-Steuereinheit für Zone 2 (3G)
1
Sende-Empfangseinheit mit GMP-Messlanze
2
Ex-Spüllufteinheit
3
Steuereinheit SCU P100 (Option)
4
Nr
Leitungen
Energieversorgung
5
Energieversorgung Anschlusseinheit
6
Anschlusseinheit — Sende-Empfangseinheit mit Verbindungs‐
7
schlauch
Differenzdruckwächter — Anschlusseinheit
8
Eingang Druck/Temperatur
9
Ethernet PC/Netzwerk (Lichtwellenleiter)
ß
Eingänge/Ausgänge
à
Anschlusseinheit — SCU-P100 (CAN-Kabel)
6.3
Schnittstellen anschließen
6.3.1
I/O-Schnittstellen (Option) anschliessen
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
2
8
7
9
ß
à
VORSICHT
Stromversorgungskabel nie unmittelbar neben Signalkabel verlegen.
ELEKTRISCHE INSTALLATION
3
Bemerkung
Vom Kunden: 115 / 240 V AC, 50 / 60 Hz
Vom Kunden: 115 / 240 V AC, 50 / 60 Hz
Seperat bestellen
•
5 m: Bestellnr: 2057666
•
10 m: Bestellnr: 2057667
Kundenseitig
Kundenseitig
Kundenseitig
Kundenseitig: Klemmenanschlüsse
Kundenseitig
