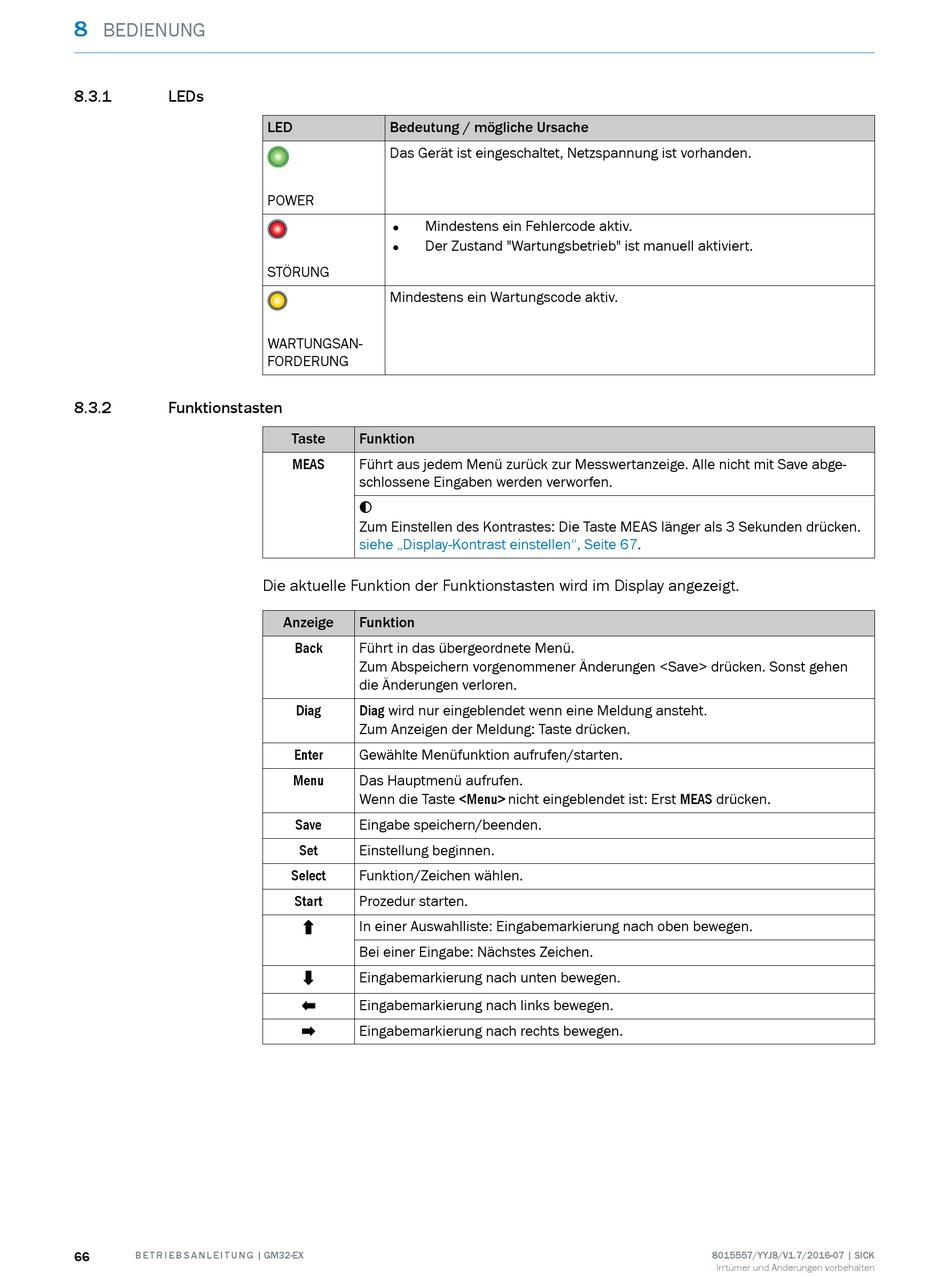

8
BEDIENUNG
8.3.1
LEDs
8.3.2
Funktionstasten
66
B E T R I E B S A N L E I T U N G | GM32-EX
LED
Bedeutung / mögliche Ursache
Das Gerät ist eingeschaltet, Netzspannung ist vorhanden.
POWER
•
Mindestens ein Fehlercode aktiv.
•
Der Zustand "Wartungsbetrieb" ist manuell aktiviert.
STÖRUNG
Mindestens ein Wartungscode aktiv.
WARTUNGSAN‐
FORDERUNG
Taste
Funktion
MEAS
Führt aus jedem Menü zurück zur Messwertanzeige. Alle nicht mit Save abge‐
schlossene Eingaben werden verworfen.
Zum Einstellen des Kontrastes: Die Taste MEAS länger als 3 Sekunden drücken.
siehe „Display-Kontrast einstellen", Seite
Die aktuelle Funktion der Funktionstasten wird im Display angezeigt.
Anzeige
Funktion
Back
Führt in das übergeordnete Menü.
Zum Abspeichern vorgenommener Änderungen <Save> drücken. Sonst gehen
die Änderungen verloren.
Diag
Diag wird nur eingeblendet wenn eine Meldung ansteht.
Zum Anzeigen der Meldung: Taste drücken.
Enter
Gewählte Menüfunktion aufrufen/starten.
Menu
Das Hauptmenü aufrufen.
Wenn die Taste <Menu> nicht eingeblendet ist: Erst MEAS drücken.
Save
Eingabe speichern/beenden.
Set
Einstellung beginnen.
Select
Funktion/Zeichen wählen.
Start
Prozedur starten.
In einer Auswahlliste: Eingabemarkierung nach oben bewegen.
Bei einer Eingabe: Nächstes Zeichen.
Eingabemarkierung nach unten bewegen.
Eingabemarkierung nach links bewegen.
Eingabemarkierung nach rechts bewegen.
67.
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
