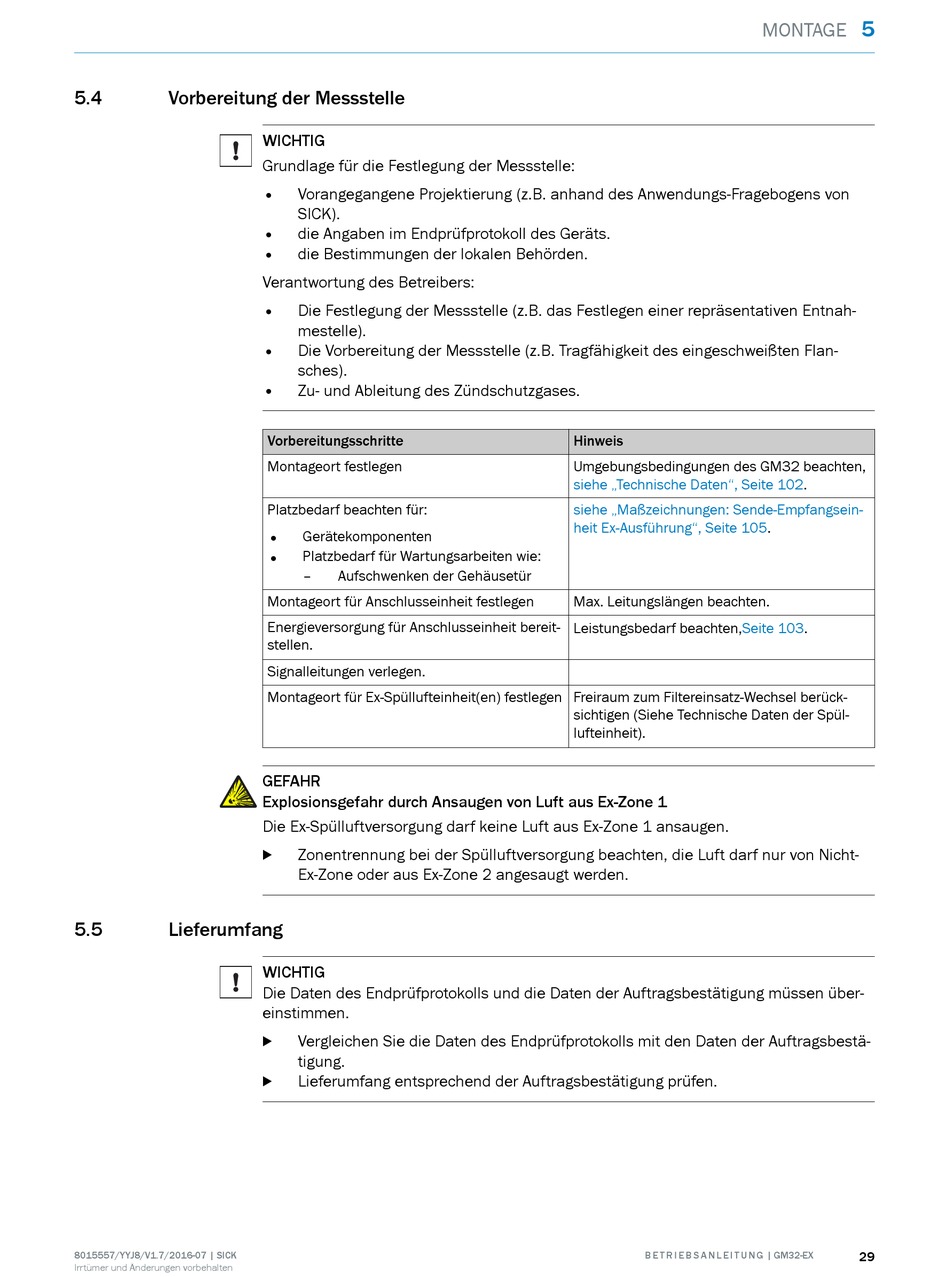

5.4
Vorbereitung der Messstelle
5.5
Lieferumfang
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
WICHTIG
Grundlage für die Festlegung der Messstelle:
•
Vorangegangene Projektierung (z.B. anhand des Anwendungs-Fragebogens von
SICK).
•
die Angaben im Endprüfprotokoll des Geräts.
•
die Bestimmungen der lokalen Behörden.
Verantwortung des Betreibers:
•
Die Festlegung der Messstelle (z.B. das Festlegen einer repräsentativen Entnah‐
mestelle).
•
Die Vorbereitung der Messstelle (z.B. Tragfähigkeit des eingeschweißten Flan‐
sches).
•
Zu- und Ableitung des Zündschutzgases.
Vorbereitungsschritte
Montageort festlegen
Platzbedarf beachten für:
•
Gerätekomponenten
•
Platzbedarf für Wartungsarbeiten wie:
–
Aufschwenken der Gehäusetür
Montageort für Anschlusseinheit festlegen
Energieversorgung für Anschlusseinheit bereit‐
stellen.
Signalleitungen verlegen.
Montageort für Ex-Spüllufteinheit(en) festlegen Freiraum zum Filtereinsatz-Wechsel berück‐
GEFAHR
Explosionsgefahr durch Ansaugen von Luft aus Ex-Zone 1
Die Ex-Spülluftversorgung darf keine Luft aus Ex-Zone 1 ansaugen.
Zonentrennung bei der Spülluftversorgung beachten, die Luft darf nur von Nicht-
b
Ex-Zone oder aus Ex-Zone 2 angesaugt werden.
WICHTIG
Die Daten des Endprüfprotokolls und die Daten der Auftragsbestätigung müssen über‐
einstimmen.
Vergleichen Sie die Daten des Endprüfprotokolls mit den Daten der Auftragsbestä‐
b
tigung.
Lieferumfang entsprechend der Auftragsbestätigung prüfen.
b
Hinweis
Umgebungsbedingungen des GM32 beachten,
siehe „Technische Daten", Seite
siehe „Maßzeichnungen: Sende-Empfangsein‐
heit Ex-Ausführung", Seite
105.
Max. Leitungslängen beachten.
Leistungsbedarf
beachten,Seite
sichtigen (Siehe Technische Daten der Spül‐
lufteinheit).
B E T R I E B S A N L E I T U N G | GM32-EX
5
MONTAGE
102.
103.
29
