8
BEDIENUNG
72
B E T R I E B S A N L E I T U N G | GM32-EX

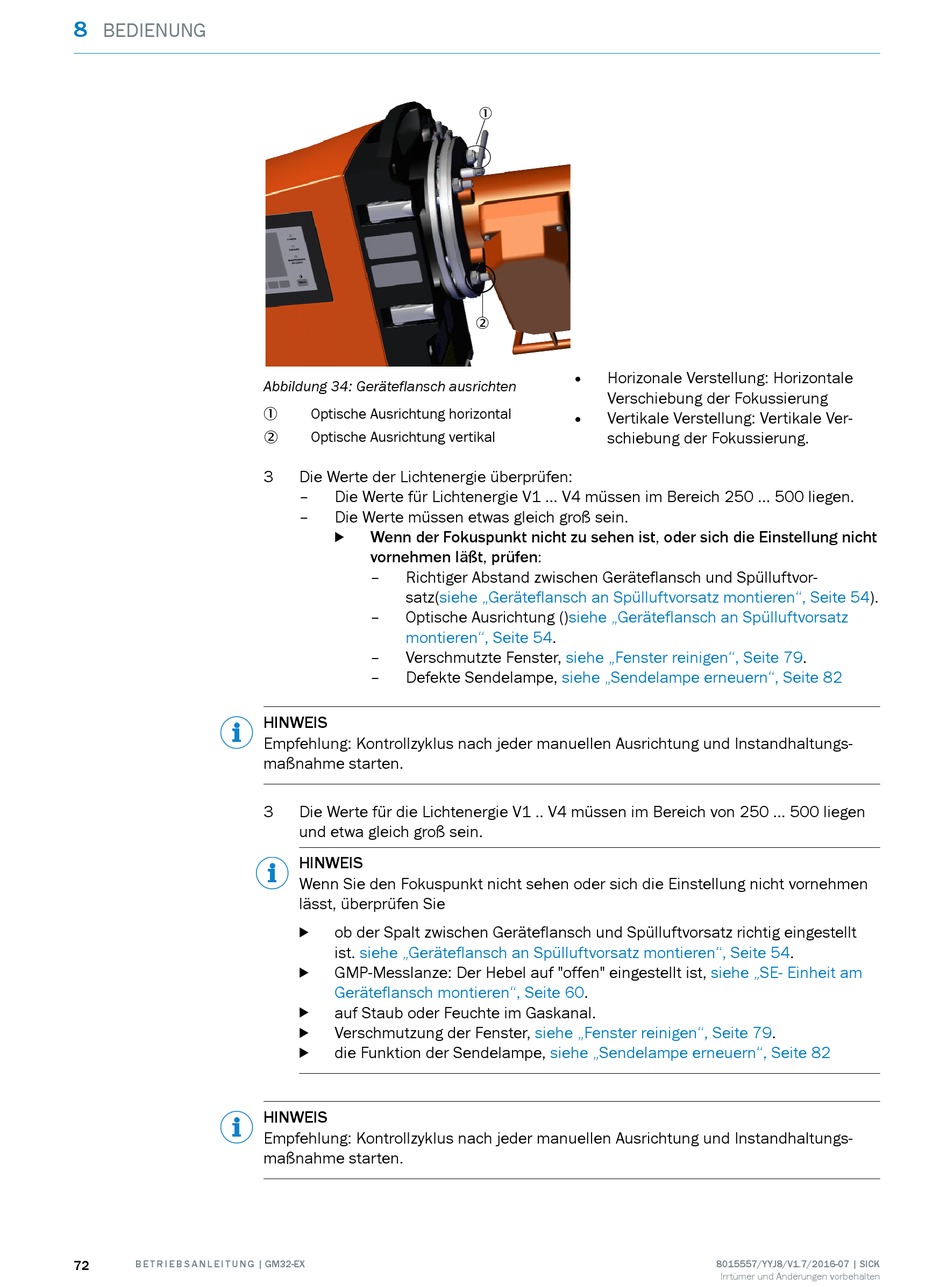

Abbildung 34: Geräteflansch ausrichten
Optische Ausrichtung horizontal
1
Optische Ausrichtung vertikal
2
3
Die Werte der Lichtenergie überprüfen:
–
Die Werte für Lichtenergie V1 ... V4 müssen im Bereich 250 ... 500 liegen.
–
Die Werte müssen etwas gleich groß sein.
Wenn der Fokuspunkt nicht zu sehen ist, oder sich die Einstellung nicht
b
vornehmen läßt, prüfen:
–
Richtiger Abstand zwischen Geräteflansch und Spülluftvor‐
satz(siehe „Geräteflansch an Spülluftvorsatz montieren", Seite
–
Optische Ausrichtung
montieren", Seite
–
Verschmutzte Fenster,
–
Defekte Sendelampe,
HINWEIS
Empfehlung: Kontrollzyklus nach jeder manuellen Ausrichtung und Instandhaltungs‐
maßnahme starten.
3
Die Werte für die Lichtenergie V1 .. V4 müssen im Bereich von 250 ... 500 liegen
und etwa gleich groß sein.
HINWEIS
Wenn Sie den Fokuspunkt nicht sehen oder sich die Einstellung nicht vornehmen
lässt, überprüfen Sie
ob der Spalt zwischen Geräteflansch und Spülluftvorsatz richtig eingestellt
b
ist.
siehe „Geräteflansch an Spülluftvorsatz montieren", Seite
GMP-Messlanze: Der Hebel auf "offen" eingestellt ist,
b
Geräteflansch montieren", Seite
auf Staub oder Feuchte im Gaskanal.
b
Verschmutzung der Fenster,
b
die Funktion der Sendelampe,
b
HINWEIS
Empfehlung: Kontrollzyklus nach jeder manuellen Ausrichtung und Instandhaltungs‐
maßnahme starten.
1
2
•
Horizonale Verstellung: Horizontale
Verschiebung der Fokussierung
•
Vertikale Verstellung: Vertikale Ver‐
schiebung der Fokussierung.
()siehe „Geräteflansch an Spülluftvorsatz
54.
siehe „Fenster reinigen", Seite
siehe „Sendelampe erneuern", Seite 82
60.
siehe „Fenster reinigen", Seite
siehe „Sendelampe erneuern", Seite 82
54).
79.
54.
siehe „SE- Einheit am
79.
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
