6.8
Druck-, Temperatur-, und Spülluftüberwachung anschliessen
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
2
1
3

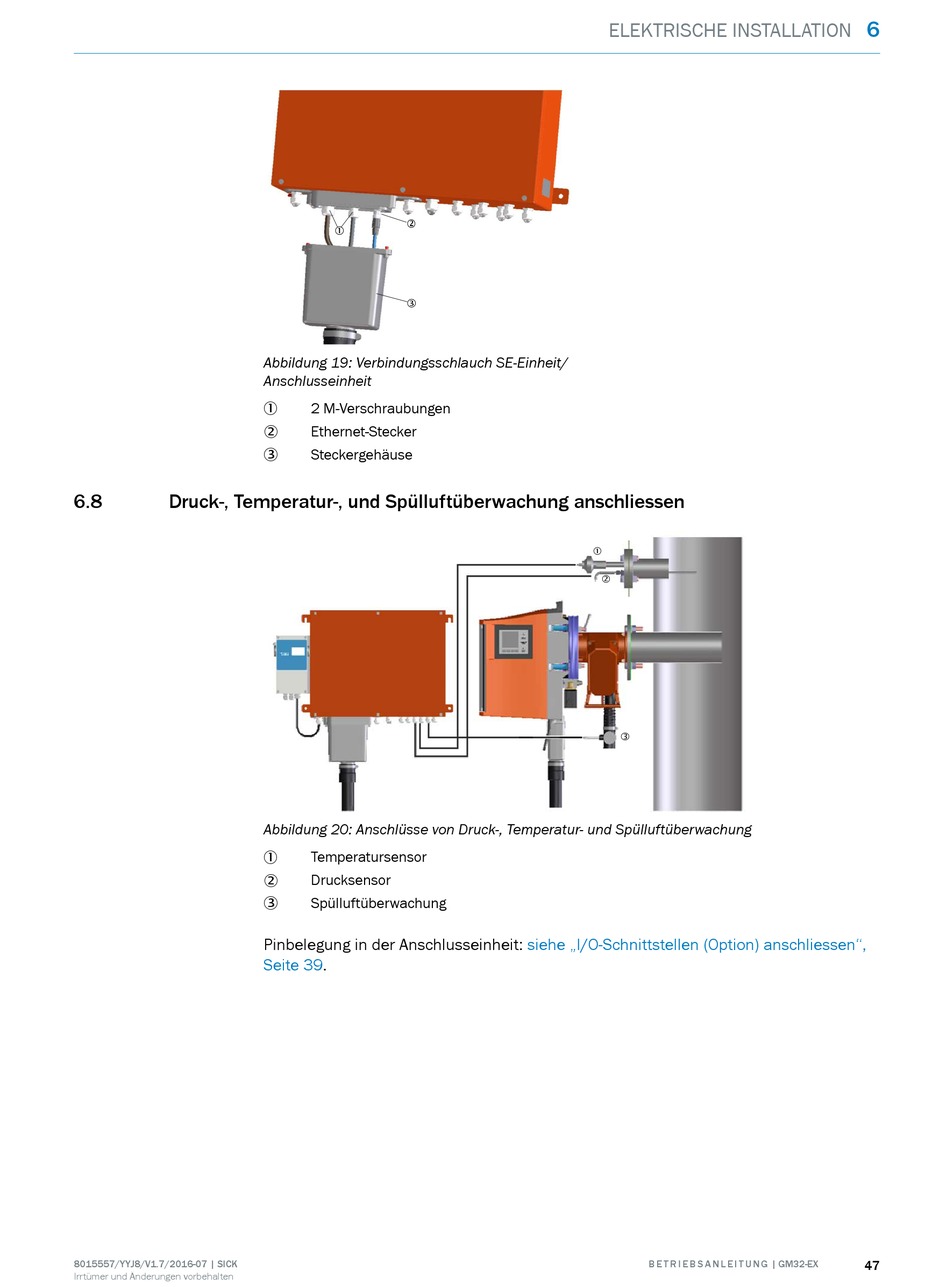

Abbildung 19: Verbindungsschlauch SE-Einheit/
Anschlusseinheit
2 M-Verschraubungen
1
Ethernet-Stecker
2
Steckergehäuse
3
Abbildung 20: Anschlüsse von Druck-, Temperatur- und Spülluftüberwachung
Temperatursensor
1
Drucksensor
2
Spülluftüberwachung
3
Pinbelegung in der Anschlusseinheit:
Seite
39.
ELEKTRISCHE INSTALLATION
1
2
3
siehe „I/O-Schnittstellen (Option) anschliessen",
B E T R I E B S A N L E I T U N G | GM32-EX
6
47
