GM32 Bedienkonsole
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
HINWEIS
Die Bedienkonsole befindet sich bei der Gerätevariante GM32 "Pro" an der rechten
Gehäuseseite der SE-Einheit.
Measuring
Alignment
V1: 410
V2: 379
V3: 389
V4: 417
X: -0.011
Y: 0.024
/Menü/Align
Back

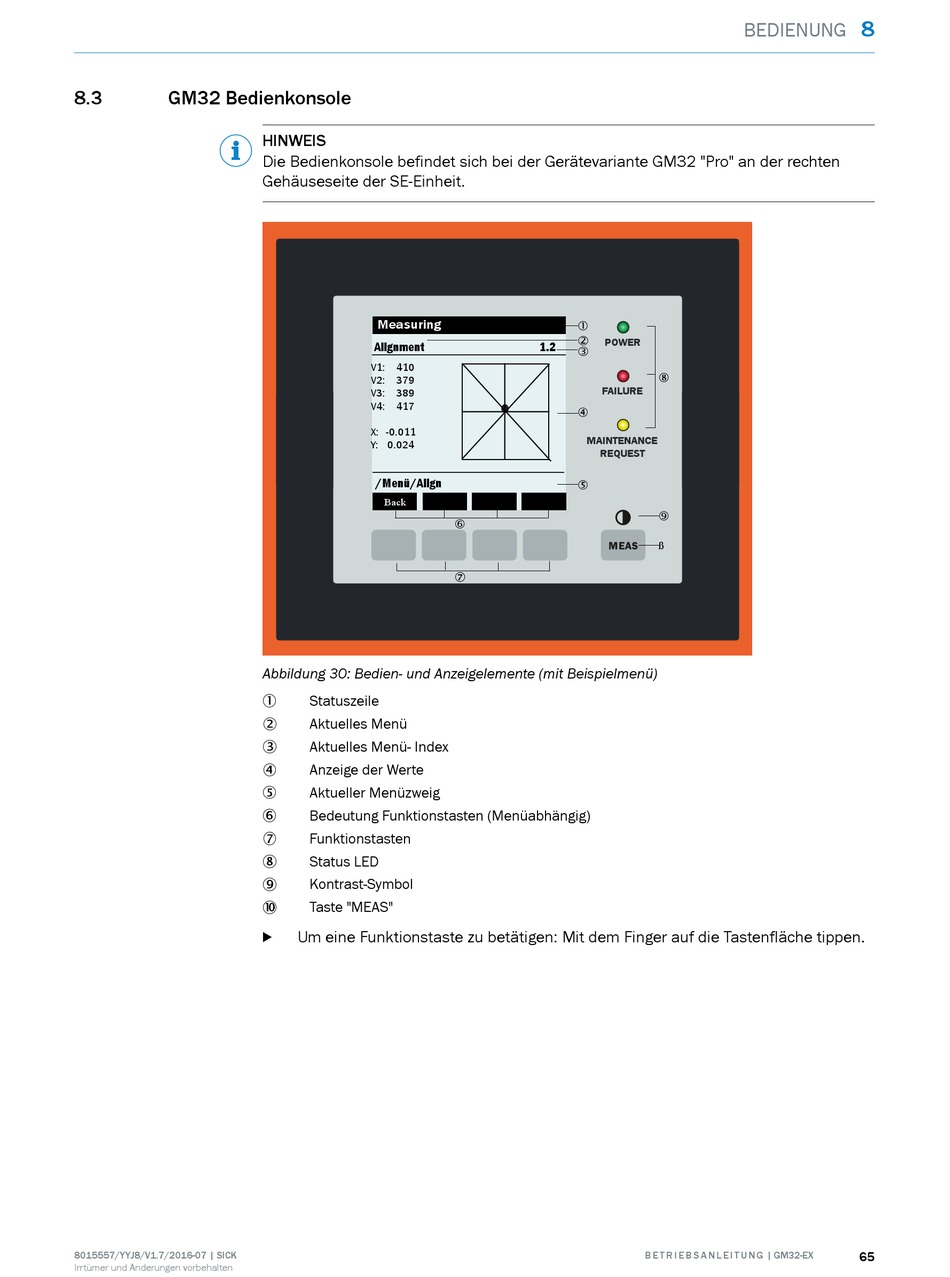

Abbildung 30: Bedien- und Anzeigelemente (mit Beispielmenü)
Statuszeile
1
Aktuelles Menü
2
Aktuelles Menü- Index
3
Anzeige der Werte
4
Aktueller Menüzweig
5
Bedeutung Funktionstasten (Menüabhängig)
6
Funktionstasten
7
Status LED
8
Kontrast-Symbol
9
Taste "MEAS"
ß
Um eine Funktionstaste zu betätigen: Mit dem Finger auf die Tastenfläche tippen.
b
1
2
POWER
1.2
3
FAILURE
4
MAINTENANCE
REQUEST
5
6
7
BEDIENUNG
8
9
ß
B E T R I E B S A N L E I T U N G | GM32-EX
