7
INBETRIEBNAHME
7.9
SE- Einheit am Geräteflansch montieren
60
B E T R I E B S A N L E I T U N G | GM32-EX
VORSICHT
Geräteschaden durch Herunterfallen
Gewicht und Größe erschweren die Handhabung der SE-Einheit mit montierter Lanze.
Dadurch erhöht sich die Gefahr, dass das Messgerät durch Herunterfallen beschädigt
wird.
Montieren Sie die SE-Einheit und die Lanze einzeln.
b
1
4
5

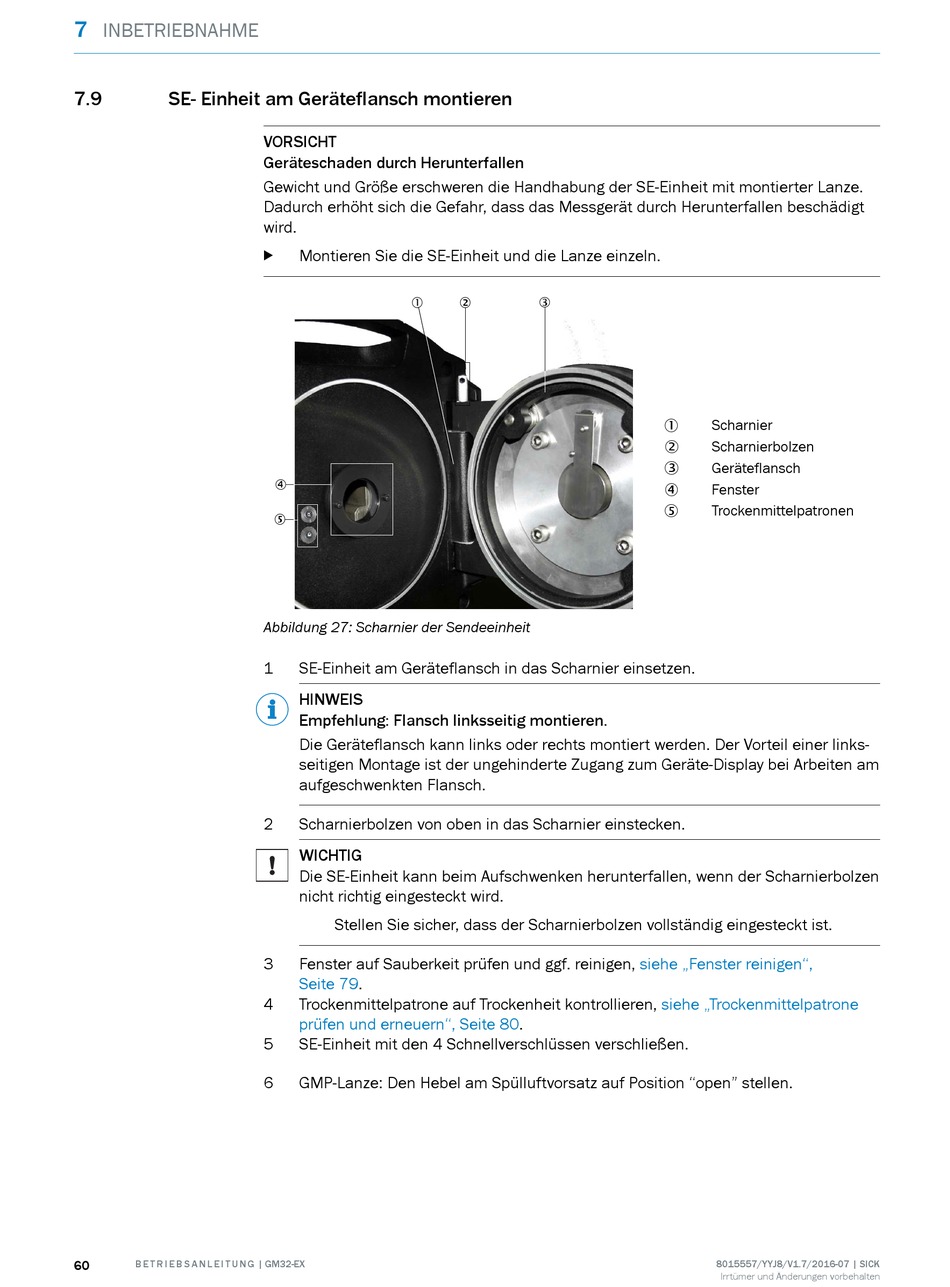

Abbildung 27: Scharnier der Sendeeinheit
1
SE-Einheit am Geräteflansch in das Scharnier einsetzen.
HINWEIS
Empfehlung: Flansch linksseitig montieren.
Die Geräteflansch kann links oder rechts montiert werden. Der Vorteil einer links‐
seitigen Montage ist der ungehinderte Zugang zum Geräte-Display bei Arbeiten am
aufgeschwenkten Flansch.
2
Scharnierbolzen von oben in das Scharnier einstecken.
WICHTIG
Die SE-Einheit kann beim Aufschwenken herunterfallen, wenn der Scharnierbolzen
nicht richtig eingesteckt wird.
Stellen Sie sicher, dass der Scharnierbolzen vollständig eingesteckt ist.
3
Fenster auf Sauberkeit prüfen und ggf. reinigen,
Seite
79.
4
Trockenmittelpatrone auf Trockenheit kontrollieren,
prüfen und erneuern", Seite
5
SE-Einheit mit den 4 Schnellverschlüssen verschließen.
6
GMP-Lanze: Den Hebel am Spülluftvorsatz auf Position "open" stellen.
2
3
siehe „Fenster reinigen",
80.
Scharnier
1
Scharnierbolzen
2
Geräteflansch
3
Fenster
4
Trockenmittelpatronen
5
siehe „Trockenmittelpatrone
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
