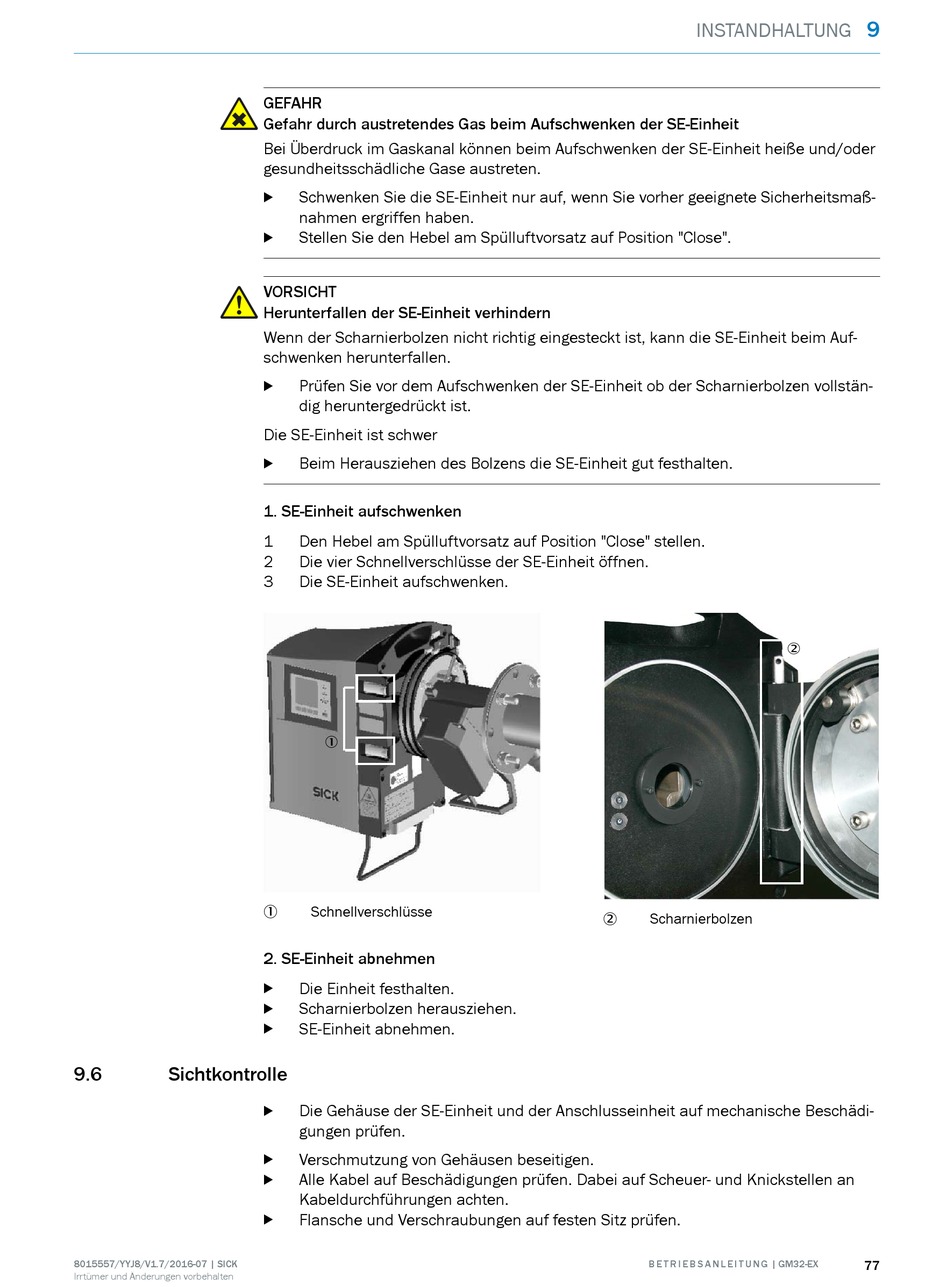

9.6
Sichtkontrolle
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr durch austretendes Gas beim Aufschwenken der SE-Einheit
Bei Überdruck im Gaskanal können beim Aufschwenken der SE-Einheit heiße und/oder
gesundheitsschädliche Gase austreten.
Schwenken Sie die SE-Einheit nur auf, wenn Sie vorher geeignete Sicherheitsmaß‐
b
nahmen ergriffen haben.
Stellen Sie den Hebel am Spülluftvorsatz auf Position "Close".
b
VORSICHT
Herunterfallen der SE-Einheit verhindern
Wenn der Scharnierbolzen nicht richtig eingesteckt ist, kann die SE-Einheit beim Auf‐
schwenken herunterfallen.
Prüfen Sie vor dem Aufschwenken der SE-Einheit ob der Scharnierbolzen vollstän‐
b
dig heruntergedrückt ist.
Die SE-Einheit ist schwer
Beim Herausziehen des Bolzens die SE-Einheit gut festhalten.
b
1. SE-Einheit aufschwenken
1
Den Hebel am Spülluftvorsatz auf Position "Close" stellen.
2
Die vier Schnellverschlüsse der SE-Einheit öffnen.
3
Die SE-Einheit aufschwenken.
1
Schnellverschlüsse
1
2. SE-Einheit abnehmen
Die Einheit festhalten.
b
Scharnierbolzen herausziehen.
b
SE-Einheit abnehmen.
b
Die Gehäuse der SE-Einheit und der Anschlusseinheit auf mechanische Beschädi‐
b
gungen prüfen.
Verschmutzung von Gehäusen beseitigen.
b
Alle Kabel auf Beschädigungen prüfen. Dabei auf Scheuer- und Knickstellen an
b
Kabeldurchführungen achten.
Flansche und Verschraubungen auf festen Sitz prüfen.
b
INSTANDHALTUNG
Scharnierbolzen
2
B E T R I E B S A N L E I T U N G | GM32-EX
9
2
77
