7.5
Messlanze in Strömungsrichtung ausrichten
7.6
Zündschutzgas an der SE-Einheit anschliessen
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
Strömungsrichtung ab Werk ausgerichtet
HINWEIS
Wenn die Richtung der Gasströmung bereits bei der Projektierung bekannt ist, ist der
Einbauwinkel der Lanze bei Lieferung entsprechend voreingestellt.
Die Einstellung ist durch einen Aufkleber gekennzeichnet.
1

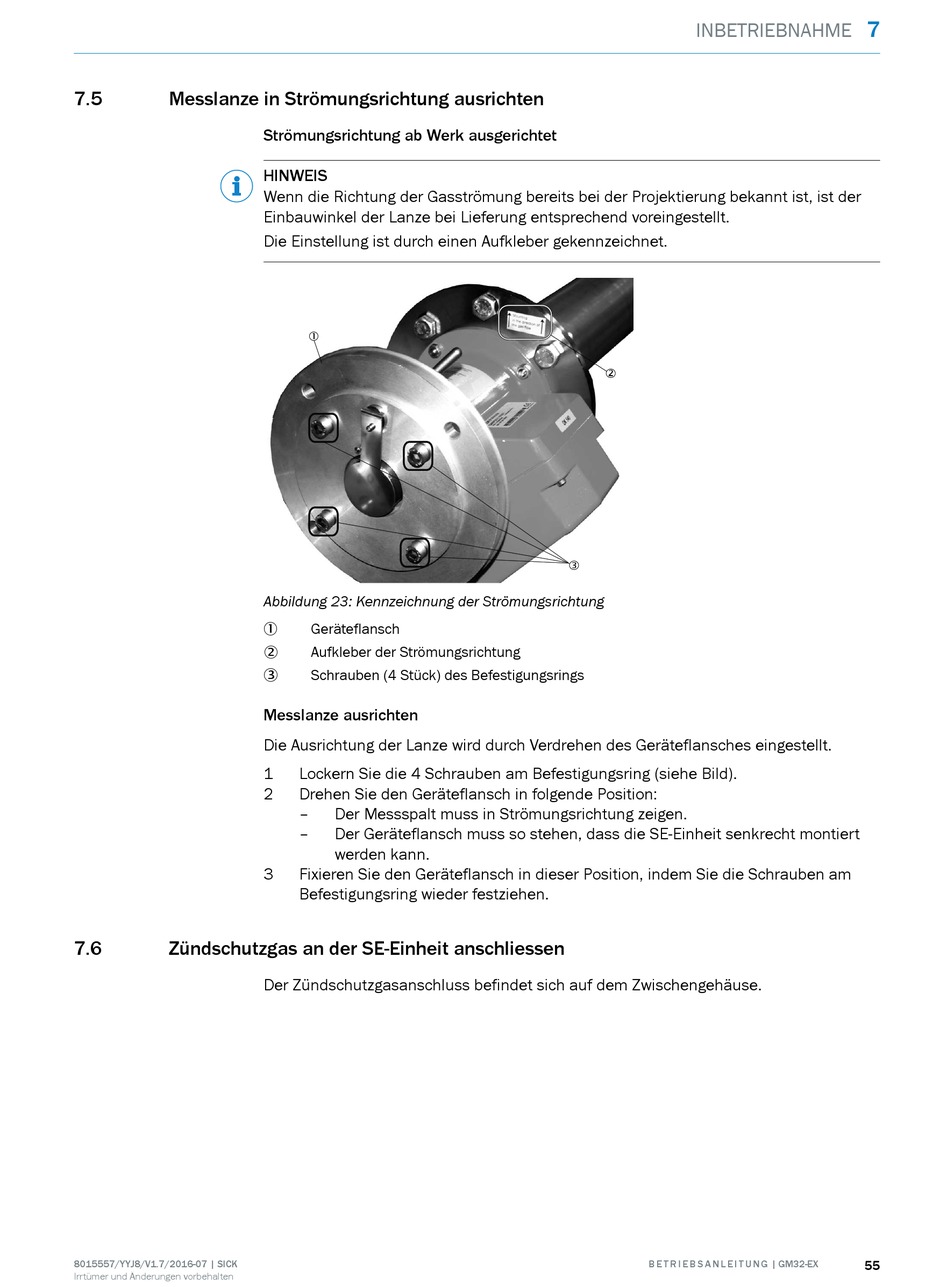

Abbildung 23: Kennzeichnung der Strömungsrichtung
Geräteflansch
1
Aufkleber der Strömungsrichtung
2
Schrauben (4 Stück) des Befestigungsrings
3
Messlanze ausrichten
Die Ausrichtung der Lanze wird durch Verdrehen des Geräteflansches eingestellt.
1
Lockern Sie die 4 Schrauben am Befestigungsring (siehe Bild).
2
Drehen Sie den Geräteflansch in folgende Position:
–
Der Messspalt muss in Strömungsrichtung zeigen.
–
Der Geräteflansch muss so stehen, dass die SE-Einheit senkrecht montiert
werden kann.
3
Fixieren Sie den Geräteflansch in dieser Position, indem Sie die Schrauben am
Befestigungsring wieder festziehen.
Der Zündschutzgasanschluss befindet sich auf dem Zwischengehäuse.
INBETRIEBNAHME
2
3
B E T R I E B S A N L E I T U N G | GM32-EX
7
55
