6
ELEKTRISCHE INSTALLATION

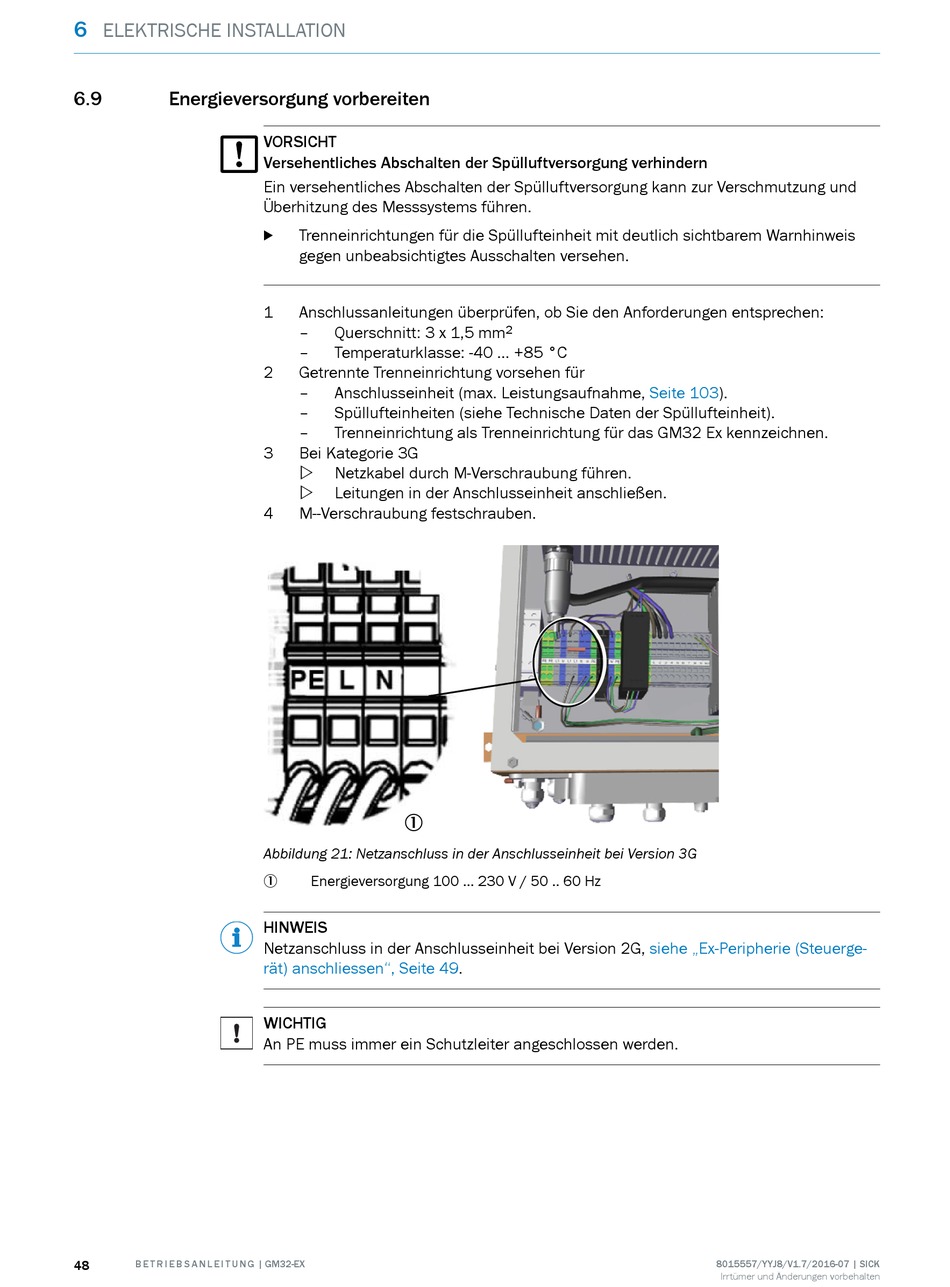

6.9
Energieversorgung vorbereiten
48
B E T R I E B S A N L E I T U N G | GM32-EX
VORSICHT
Versehentliches Abschalten der Spülluftversorgung verhindern
Ein versehentliches Abschalten der Spülluftversorgung kann zur Verschmutzung und
Überhitzung des Messsystems führen.
Trenneinrichtungen für die Spüllufteinheit mit deutlich sichtbarem Warnhinweis
b
gegen unbeabsichtigtes Ausschalten versehen.
1
Anschlussanleitungen überprüfen, ob Sie den Anforderungen entsprechen:
–
Querschnitt: 3 x 1,5 mm
–
Temperaturklasse: -40 ... +85 °C
2
Getrennte Trenneinrichtung vorsehen für
–
Anschlusseinheit (max. Leistungsaufnahme,
–
Spüllufteinheiten (siehe Technische Daten der Spüllufteinheit).
–
Trenneinrichtung als Trenneinrichtung für das GM32 Ex kennzeichnen.
3
Bei Kategorie 3G
w
Netzkabel durch M-Verschraubung führen.
w
Leitungen in der Anschlusseinheit anschließen.
4
M--Verschraubung festschrauben.
1
Abbildung 21: Netzanschluss in der Anschlusseinheit bei Version 3G
Energieversorgung 100 ... 230 V / 50 .. 60 Hz
1
HINWEIS
Netzanschluss in der Anschlusseinheit bei Version 2G,
rät) anschliessen", Seite
49.
WICHTIG
An PE muss immer ein Schutzleiter angeschlossen werden.
2
Seite
siehe „Ex-Peripherie (Steuerge‐
103).
8015557/YYJ8/V1.7/2016-07 | SICK
Irrtümer und Änderungen vorbehalten
