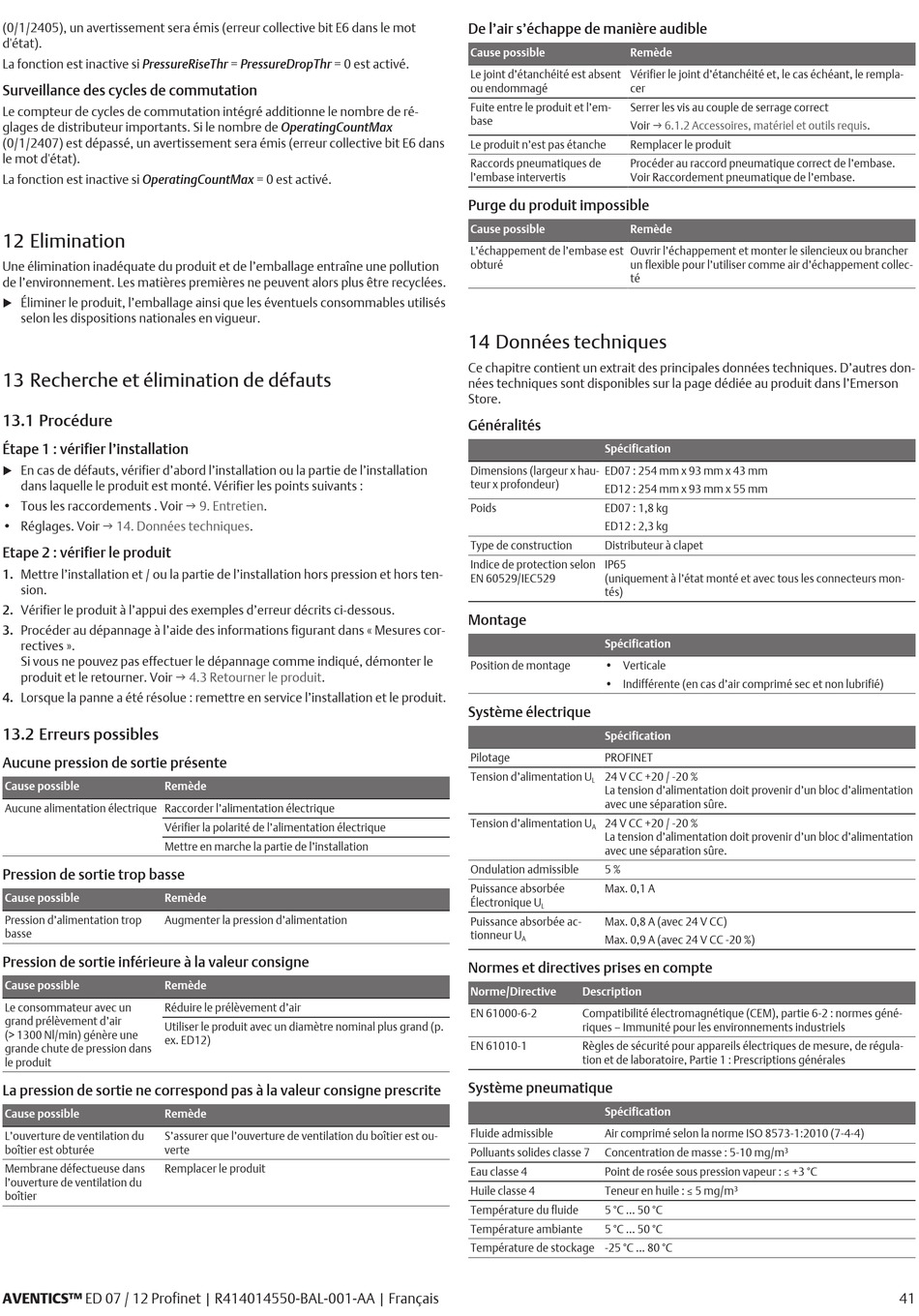

(0/1/2405), un avertissement sera émis (erreur collective bit E6 dans le mot
d'état).
La fonction est inactive si PressureRiseThr = PressureDropThr = 0 est activé.
Surveillance des cycles de commutation
Le compteur de cycles de commutation intégré additionne le nombre de ré-
glages de distributeur importants. Si le nombre de OperatingCountMax
(0/1/2407) est dépassé, un avertissement sera émis (erreur collective bit E6 dans
le mot d'état).
La fonction est inactive si OperatingCountMax = 0 est activé.
12 Elimination
Une élimination inadéquate du produit et de l'emballage entraîne une pollution
de l'environnement. Les matières premières ne peuvent alors plus être recyclées.
Éliminer le produit, l'emballage ainsi que les éventuels consommables utilisés
u
selon les dispositions nationales en vigueur.
13 Recherche et élimination de défauts
13.1 Procédure
Étape 1 : vérifier l'installation
En cas de défauts, vérifier d'abord l'installation ou la partie de l'installation
u
dans laquelle le produit est monté. Vérifier les points suivants :
• Tous les raccordements . Voir g 9. Entretien.
• Réglages.
Voir g 14. Données
Etape 2 : vérifier le produit
1. Mettre l'installation et / ou la partie de l'installation hors pression et hors ten-
sion.
2. Vérifier le produit à l'appui des exemples d'erreur décrits ci-dessous.
3. Procéder au dépannage à l'aide des informations figurant dans « Mesures cor-
rectives ».
Si vous ne pouvez pas effectuer le dépannage comme indiqué, démonter le
produit et le retourner. Voir
g 4.3 Retourner le
4. Lorsque la panne a été résolue : remettre en service l'installation et le produit.
13.2 Erreurs possibles
Aucune pression de sortie présente
Cause possible
Remède
Aucune alimentation électrique Raccorder l'alimentation électrique
Vérifier la polarité de l'alimentation électrique
Mettre en marche la partie de l'installation
Pression de sortie trop basse
Cause possible
Remède
Pression d'alimentation trop
Augmenter la pression d'alimentation
basse
Pression de sortie inférieure à la valeur consigne
Cause possible
Remède
Le consommateur avec un
Réduire le prélèvement d'air
grand prélèvement d'air
Utiliser le produit avec un diamètre nominal plus grand (p.
(> 1300 Nl/min) génère une
ex. ED12)
grande chute de pression dans
le produit
La pression de sortie ne correspond pas à la valeur consigne prescrite
Cause possible
Remède
L'ouverture de ventilation du
S'assurer que l'ouverture de ventilation du boîtier est ou-
boîtier est obturée
verte
Membrane défectueuse dans
Remplacer le produit
l'ouverture de ventilation du
boîtier
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Français
techniques.
produit.
De l'air s'échappe de manière audible
Cause possible
Remède
Le joint d'étanchéité est absent
Vérifier le joint d'étanchéité et, le cas échéant, le rempla-
ou endommagé
cer
Fuite entre le produit et l'em-
Serrer les vis au couple de serrage correct
base
Voir g 6.1.2 Accessoires, matériel et outils
Le produit n'est pas étanche
Remplacer le produit
Raccords pneumatiques de
Procéder au raccord pneumatique correct de l'embase.
l'embase intervertis
Voir Raccordement pneumatique de l'embase.
Purge du produit impossible
Cause possible
Remède
L'échappement de l'embase est
Ouvrir l'échappement et monter le silencieux ou brancher
obturé
un flexible pour l'utiliser comme air d'échappement collec-
té
14 Données techniques
Ce chapitre contient un extrait des principales données techniques. D'autres don-
nées techniques sont disponibles sur la page dédiée au produit dans l'Emerson
Store.
Généralités
Spécification
Dimensions (largeur x hau-
ED07 : 254 mm x 93 mm x 43 mm
teur x profondeur)
ED12 : 254 mm x 93 mm x 55 mm
Poids
ED07 : 1,8 kg
ED12 : 2,3 kg
Type de construction
Distributeur à clapet
Indice de protection selon
IP65
EN 60529/IEC529
(uniquement à l'état monté et avec tous les connecteurs mon-
tés)
Montage
Spécification
Position de montage
• Verticale
• Indifférente (en cas d'air comprimé sec et non lubrifié)
Système électrique
Spécification
Pilotage
PROFINET
Tension d'alimentation U
24 V CC +20 / -20 %
L
La tension d'alimentation doit provenir d'un bloc d'alimentation
avec une séparation sûre.
Tension d'alimentation U
24 V CC +20 / -20 %
A
La tension d'alimentation doit provenir d'un bloc d'alimentation
avec une séparation sûre.
Ondulation admissible
5 %
Puissance absorbée
Max. 0,1 A
Électronique U
L
Puissance absorbée ac-
Max. 0,8 A (avec 24 V CC)
tionneur U
Max. 0,9 A (avec 24 V CC -20 %)
A
Normes et directives prises en compte
Norme/Directive
Description
EN 61000-6-2
Compatibilité électromagnétique (CEM), partie 6-2 : normes géné-
riques – Immunité pour les environnements industriels
EN 61010-1
Règles de sécurité pour appareils électriques de mesure, de régula-
tion et de laboratoire, Partie 1 : Prescriptions générales
Système pneumatique
Spécification
Fluide admissible
Air comprimé selon la norme ISO 8573-1:2010 (7-4-4)
Polluants solides classe 7
Concentration de masse : 5-10 mg/m³
Eau classe 4
Point de rosée sous pression vapeur : ≤ +3 °C
Huile classe 4
Teneur en huile : ≤ 5 mg/m³
Température du fluide
5 °C ... 50 °C
Température ambiante
5 °C ... 50 °C
Température de stockage -25 °C ... 80 °C
requis.
41
