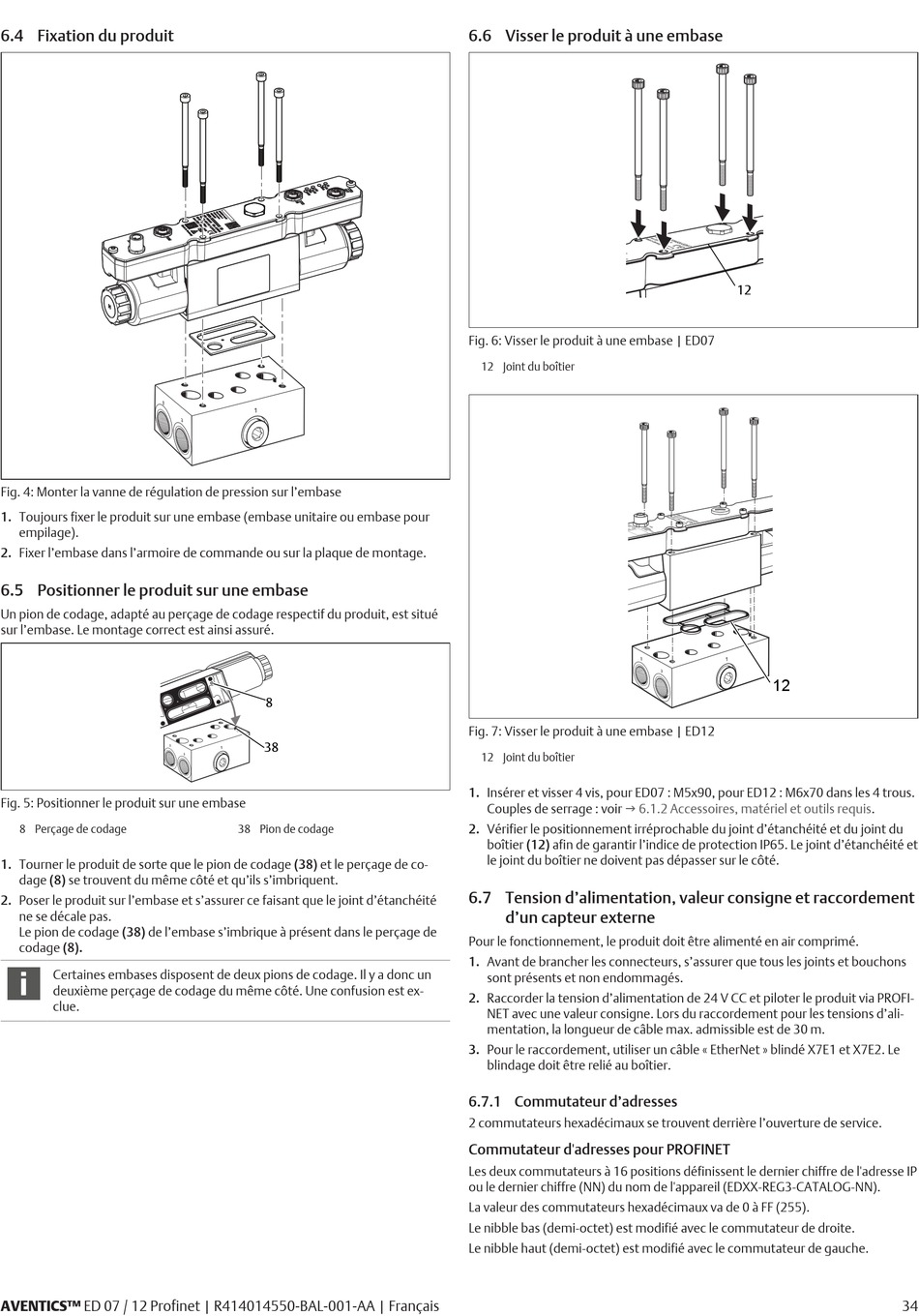

6.4 Fixation du produit
Fig. 4: Monter la vanne de régulation de pression sur l'embase
1. Toujours fixer le produit sur une embase (embase unitaire ou embase pour
empilage).
2. Fixer l'embase dans l'armoire de commande ou sur la plaque de montage.
6.5 Positionner le produit sur une embase
Un pion de codage, adapté au perçage de codage respectif du produit, est situé
sur l'embase. Le montage correct est ainsi assuré.
Fig. 5: Positionner le produit sur une embase
8 Perçage de codage
1. Tourner le produit de sorte que le pion de codage (38) et le perçage de co-
dage (8) se trouvent du même côté et qu'ils s'imbriquent.
2. Poser le produit sur l'embase et s'assurer ce faisant que le joint d'étanchéité
ne se décale pas.
Le pion de codage (38) de l'embase s'imbrique à présent dans le perçage de
codage (8).
Certaines embases disposent de deux pions de codage. Il y a donc un
deuxième perçage de codage du même côté. Une confusion est ex-
clue.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Français
8
38
38 Pion de codage
6.6 Visser le produit à une embase
Fig. 6: Visser le produit à une embase | ED07
12 Joint du boîtier
Fig. 7: Visser le produit à une embase | ED12
12 Joint du boîtier
1. Insérer et visser 4 vis, pour ED07 : M5x90, pour ED12 : M6x70 dans les 4 trous.
Couples de serrage : voir
g 6.1.2 Accessoires, matériel et outils
2. Vérifier le positionnement irréprochable du joint d'étanchéité et du joint du
boîtier (12) afin de garantir l'indice de protection IP65. Le joint d'étanchéité et
le joint du boîtier ne doivent pas dépasser sur le côté.
6.7 Tension d'alimentation, valeur consigne et raccordement
d'un capteur externe
Pour le fonctionnement, le produit doit être alimenté en air comprimé.
1. Avant de brancher les connecteurs, s'assurer que tous les joints et bouchons
sont présents et non endommagés.
2. Raccorder la tension d'alimentation de 24 V CC et piloter le produit via PROFI-
NET avec une valeur consigne. Lors du raccordement pour les tensions d'ali-
mentation, la longueur de câble max. admissible est de 30 m.
3. Pour le raccordement, utiliser un câble « EtherNet » blindé X7E1 et X7E2. Le
blindage doit être relié au boîtier.
6.7.1 Commutateur d'adresses
2 commutateurs hexadécimaux se trouvent derrière l'ouverture de service.
Commutateur d'adresses pour PROFINET
Les deux commutateurs à 16 positions définissent le dernier chiffre de l'adresse IP
ou le dernier chiffre (NN) du nom de l'appareil (EDXX-REG3-CATALOG-NN).
La valeur des commutateurs hexadécimaux va de 0 à FF (255).
Le nibble bas (demi-octet) est modifié avec le commutateur de droite.
Le nibble haut (demi-octet) est modifié avec le commutateur de gauche.
12
12
requis.
