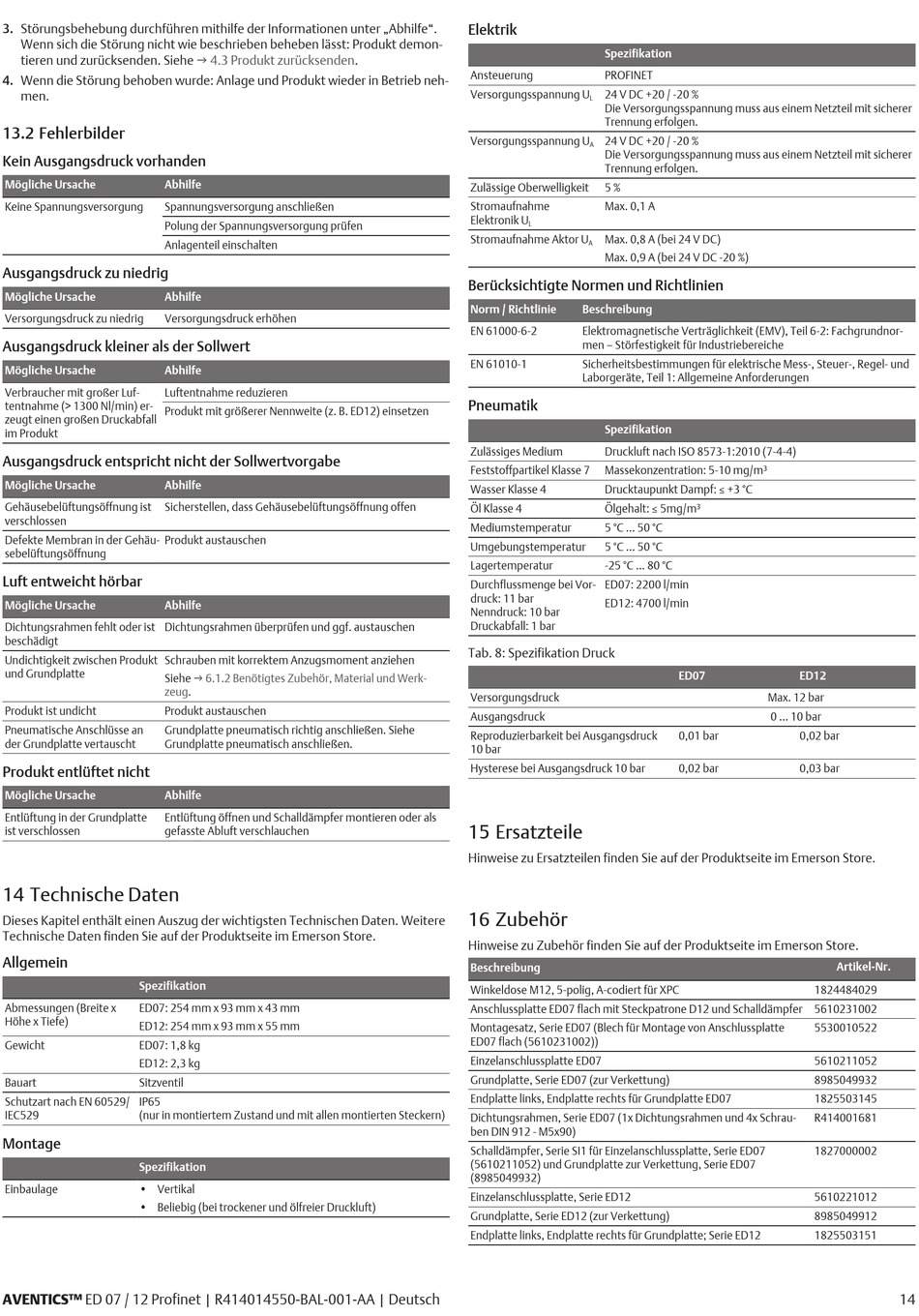

3. Störungsbehebung durchführen mithilfe der Informationen unter „Abhilfe".
Wenn sich die Störung nicht wie beschrieben beheben lässt: Produkt demon-
tieren und zurücksenden. Siehe
4. Wenn die Störung behoben wurde: Anlage und Produkt wieder in Betrieb neh-
men.
13.2 Fehlerbilder
Kein Ausgangsdruck vorhanden
Mögliche Ursache
Abhilfe
Keine Spannungsversorgung
Spannungsversorgung anschließen
Polung der Spannungsversorgung prüfen
Anlagenteil einschalten
Ausgangsdruck zu niedrig
Mögliche Ursache
Abhilfe
Versorgungsdruck zu niedrig
Versorgungsdruck erhöhen
Ausgangsdruck kleiner als der Sollwert
Mögliche Ursache
Abhilfe
Verbraucher mit großer Luf-
Luftentnahme reduzieren
tentnahme (> 1300 Nl/min) er-
Produkt mit größerer Nennweite (z. B. ED12) einsetzen
zeugt einen großen Druckabfall
im Produkt
Ausgangsdruck entspricht nicht der Sollwertvorgabe
Mögliche Ursache
Abhilfe
Gehäusebelüftungsöffnung ist
Sicherstellen, dass Gehäusebelüftungsöffnung offen
verschlossen
Defekte Membran in der Gehäu-
Produkt austauschen
sebelüftungsöffnung
Luft entweicht hörbar
Mögliche Ursache
Abhilfe
Dichtungsrahmen fehlt oder ist
Dichtungsrahmen überprüfen und ggf. austauschen
beschädigt
Undichtigkeit zwischen Produkt
Schrauben mit korrektem Anzugsmoment anziehen
und Grundplatte
Siehe
zeug.
Produkt ist undicht
Produkt austauschen
Pneumatische Anschlüsse an
Grundplatte pneumatisch richtig anschließen. Siehe
der Grundplatte vertauscht
Grundplatte pneumatisch anschließen.
Produkt entlüftet nicht
Mögliche Ursache
Abhilfe
Entlüftung in der Grundplatte
Entlüftung öffnen und Schalldämpfer montieren oder als
ist verschlossen
gefasste Abluft verschlauchen
14 Technische Daten
Dieses Kapitel enthält einen Auszug der wichtigsten Technischen Daten. Weitere
Technische Daten finden Sie auf der Produktseite im Emerson Store.
Allgemein
Spezifikation
Abmessungen (Breite x
ED07: 254 mm x 93 mm x 43 mm
Höhe x Tiefe)
ED12: 254 mm x 93 mm x 55 mm
Gewicht
ED07: 1,8 kg
ED12: 2,3 kg
Bauart
Sitzventil
Schutzart nach EN 60529/
IP65
IEC529
(nur in montiertem Zustand und mit allen montierten Steckern)
Montage
Spezifikation
Einbaulage
• Vertikal
• Beliebig (bei trockener und ölfreier Druckluft)
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Deutsch
g 4.3 Produkt
zurücksenden.
g 6.1.2 Benötigtes Zubehör, Material und Werk-
Elektrik
Spezifikation
Ansteuerung
PROFINET
Versorgungsspannung U
24 V DC +20 / -20 %
L
Die Versorgungsspannung muss aus einem Netzteil mit sicherer
Trennung erfolgen.
Versorgungsspannung U
24 V DC +20 / -20 %
A
Die Versorgungsspannung muss aus einem Netzteil mit sicherer
Trennung erfolgen.
Zulässige Oberwelligkeit
5 %
Stromaufnahme
Max. 0,1 A
Elektronik U
L
Stromaufnahme Aktor U
Max. 0,8 A (bei 24 V DC)
A
Max. 0,9 A (bei 24 V DC -20 %)
Berücksichtigte Normen und Richtlinien
Norm / Richtlinie
Beschreibung
EN 61000-6-2
Elektromagnetische Verträglichkeit (EMV), Teil 6-2: Fachgrundnor-
men – Störfestigkeit für Industriebereiche
EN 61010-1
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und
Laborgeräte, Teil 1: Allgemeine Anforderungen
Pneumatik
Spezifikation
Zulässiges Medium
Druckluft nach ISO 8573-1:2010 (7-4-4)
Feststoffpartikel Klasse 7
Massekonzentration: 5-10 mg/m³
Wasser Klasse 4
Drucktaupunkt Dampf: ≤ +3 °C
Öl Klasse 4
Ölgehalt: ≤ 5mg/m³
Mediumstemperatur
5 °C ... 50 °C
Umgebungstemperatur
5 °C ... 50 °C
Lagertemperatur
-25 °C ... 80 °C
Durchflussmenge bei Vor-
ED07: 2200 l/min
druck: 11 bar
ED12: 4700 l/min
Nenndruck: 10 bar
Druckabfall: 1 bar
Tab. 8: Spezifikation Druck
Versorgungsdruck
Ausgangsdruck
Reproduzierbarkeit bei Ausgangsdruck
10 bar
Hysterese bei Ausgangsdruck 10 bar
15 Ersatzteile
Hinweise zu Ersatzteilen finden Sie auf der Produktseite im Emerson Store.
16 Zubehör
Hinweise zu Zubehör finden Sie auf der Produktseite im Emerson Store.
Beschreibung
Winkeldose M12, 5-polig, A-codiert für XPC
Anschlussplatte ED07 flach mit Steckpatrone D12 und Schalldämpfer 5610231002
Montagesatz, Serie ED07 (Blech für Montage von Anschlussplatte
ED07 flach (5610231002))
Einzelanschlussplatte ED07
Grundplatte, Serie ED07 (zur Verkettung)
Endplatte links, Endplatte rechts für Grundplatte ED07
Dichtungsrahmen, Serie ED07 (1x Dichtungsrahmen und 4x Schrau-
ben DIN 912 - M5x90)
Schalldämpfer, Serie SI1 für Einzelanschlussplatte, Serie ED07
(5610211052) und Grundplatte zur Verkettung, Serie ED07
(8985049932)
Einzelanschlussplatte, Serie ED12
Grundplatte, Serie ED12 (zur Verkettung)
Endplatte links, Endplatte rechts für Grundplatte; Serie ED12
ED07
ED12
Max. 12 bar
0 ... 10 bar
0,01 bar
0,02 bar
0,02 bar
0,03 bar
Artikel-Nr.
1824484029
5530010522
5610211052
8985049932
1825503145
R414001681
1827000002
5610221012
8985049912
1825503151
