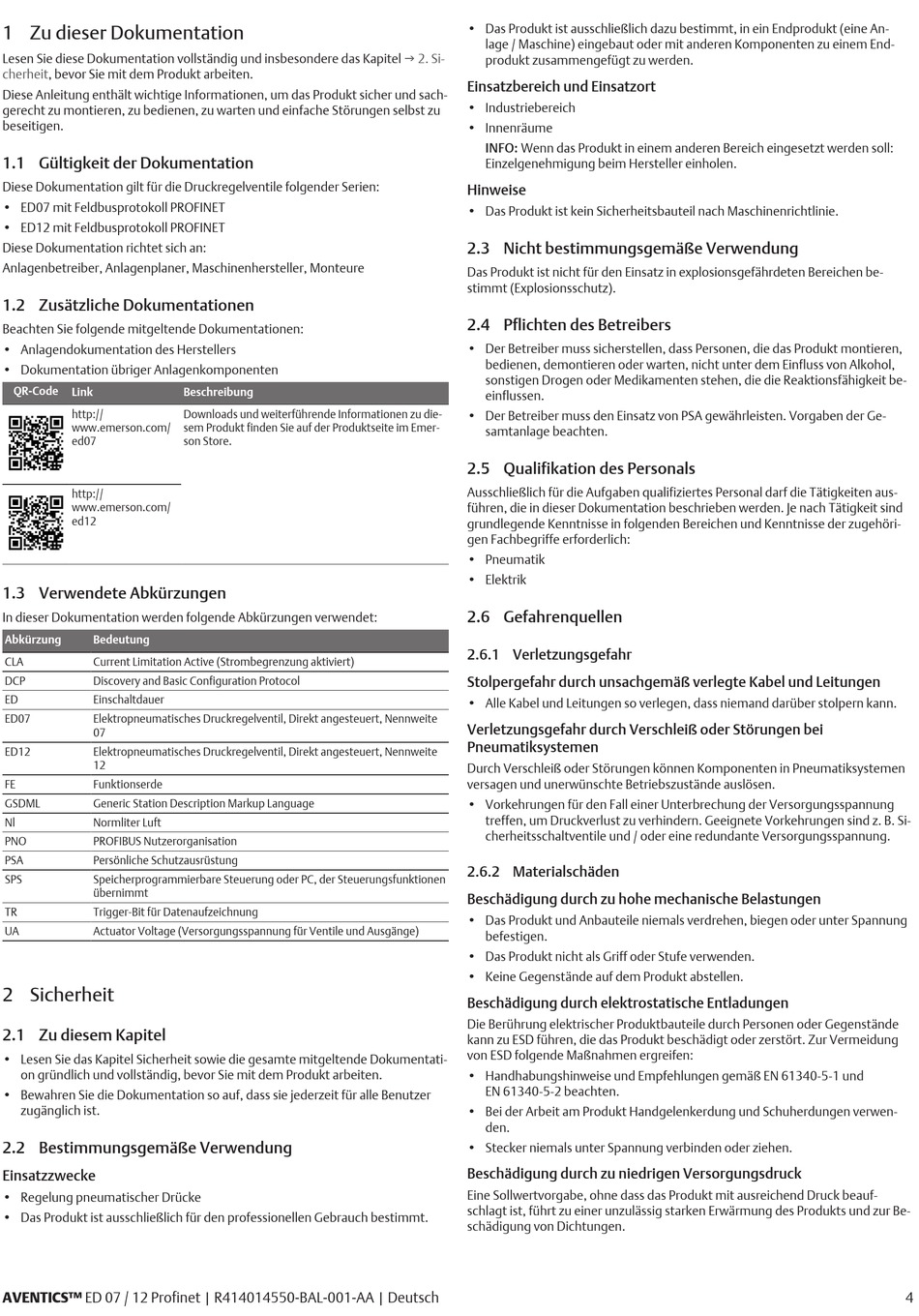

1 Zu dieser Dokumentation
Lesen Sie diese Dokumentation vollständig und insbesondere das Kapitel
cherheit, bevor Sie mit dem Produkt arbeiten.
Diese Anleitung enthält wichtige Informationen, um das Produkt sicher und sach-
gerecht zu montieren, zu bedienen, zu warten und einfache Störungen selbst zu
beseitigen.
1.1 Gültigkeit der Dokumentation
Diese Dokumentation gilt für die Druckregelventile folgender Serien:
• ED07 mit Feldbusprotokoll PROFINET
• ED12 mit Feldbusprotokoll PROFINET
Diese Dokumentation richtet sich an:
Anlagenbetreiber, Anlagenplaner, Maschinenhersteller, Monteure
1.2 Zusätzliche Dokumentationen
Beachten Sie folgende mitgeltende Dokumentationen:
• Anlagendokumentation des Herstellers
• Dokumentation übriger Anlagenkomponenten
QR-Code
Link
http://
www.emerson.com/
ed07
http://
www.emerson.com/
ed12
1.3 Verwendete Abkürzungen
In dieser Dokumentation werden folgende Abkürzungen verwendet:
Abkürzung
Bedeutung
CLA
Current Limitation Active (Strombegrenzung aktiviert)
DCP
Discovery and Basic Configuration Protocol
ED
Einschaltdauer
ED07
Elektropneumatisches Druckregelventil, Direkt angesteuert, Nennweite
07
ED12
Elektropneumatisches Druckregelventil, Direkt angesteuert, Nennweite
12
FE
Funktionserde
GSDML
Generic Station Description Markup Language
Nl
Normliter Luft
PNO
PROFIBUS Nutzerorganisation
PSA
Persönliche Schutzausrüstung
SPS
Speicherprogrammierbare Steuerung oder PC, der Steuerungsfunktionen
übernimmt
TR
Trigger-Bit für Datenaufzeichnung
UA
Actuator Voltage (Versorgungsspannung für Ventile und Ausgänge)
2 Sicherheit
2.1 Zu diesem Kapitel
• Lesen Sie das Kapitel Sicherheit sowie die gesamte mitgeltende Dokumentati-
on gründlich und vollständig, bevor Sie mit dem Produkt arbeiten.
• Bewahren Sie die Dokumentation so auf, dass sie jederzeit für alle Benutzer
zugänglich ist.
2.2 Bestimmungsgemäße Verwendung
Einsatzzwecke
• Regelung pneumatischer Drücke
• Das Produkt ist ausschließlich für den professionellen Gebrauch bestimmt.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Deutsch
Beschreibung
Downloads und weiterführende Informationen zu die-
sem Produkt finden Sie auf der Produktseite im Emer-
son Store.
• Das Produkt ist ausschließlich dazu bestimmt, in ein Endprodukt (eine An-
lage / Maschine) eingebaut oder mit anderen Komponenten zu einem End-
g 2. Si-
produkt zusammengefügt zu werden.
Einsatzbereich und Einsatzort
• Industriebereich
• Innenräume
INFO: Wenn das Produkt in einem anderen Bereich eingesetzt werden soll:
Einzelgenehmigung beim Hersteller einholen.
Hinweise
• Das Produkt ist kein Sicherheitsbauteil nach Maschinenrichtlinie.
2.3 Nicht bestimmungsgemäße Verwendung
Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen be-
stimmt (Explosionsschutz).
2.4 Pflichten des Betreibers
• Der Betreiber muss sicherstellen, dass Personen, die das Produkt montieren,
bedienen, demontieren oder warten, nicht unter dem Einfluss von Alkohol,
sonstigen Drogen oder Medikamenten stehen, die die Reaktionsfähigkeit be-
einflussen.
• Der Betreiber muss den Einsatz von PSA gewährleisten. Vorgaben der Ge-
samtanlage beachten.
2.5 Qualifikation des Personals
Ausschließlich für die Aufgaben qualifiziertes Personal darf die Tätigkeiten aus-
führen, die in dieser Dokumentation beschrieben werden. Je nach Tätigkeit sind
grundlegende Kenntnisse in folgenden Bereichen und Kenntnisse der zugehöri-
gen Fachbegriffe erforderlich:
• Pneumatik
• Elektrik
2.6 Gefahrenquellen
2.6.1 Verletzungsgefahr
Stolpergefahr durch unsachgemäß verlegte Kabel und Leitungen
• Alle Kabel und Leitungen so verlegen, dass niemand darüber stolpern kann.
Verletzungsgefahr durch Verschleiß oder Störungen bei
Pneumatiksystemen
Durch Verschleiß oder Störungen können Komponenten in Pneumatiksystemen
versagen und unerwünschte Betriebszustände auslösen.
• Vorkehrungen für den Fall einer Unterbrechung der Versorgungsspannung
treffen, um Druckverlust zu verhindern. Geeignete Vorkehrungen sind z. B. Si-
cherheitsschaltventile und / oder eine redundante Versorgungsspannung.
2.6.2 Materialschäden
Beschädigung durch zu hohe mechanische Belastungen
• Das Produkt und Anbauteile niemals verdrehen, biegen oder unter Spannung
befestigen.
• Das Produkt nicht als Griff oder Stufe verwenden.
• Keine Gegenstände auf dem Produkt abstellen.
Beschädigung durch elektrostatische Entladungen
Die Berührung elektrischer Produktbauteile durch Personen oder Gegenstände
kann zu ESD führen, die das Produkt beschädigt oder zerstört. Zur Vermeidung
von ESD folgende Maßnahmen ergreifen:
• Handhabungshinweise und Empfehlungen gemäß EN 61340-5-1 und
EN 61340-5-2 beachten.
• Bei der Arbeit am Produkt Handgelenkerdung und Schuherdungen verwen-
den.
• Stecker niemals unter Spannung verbinden oder ziehen.
Beschädigung durch zu niedrigen Versorgungsdruck
Eine Sollwertvorgabe, ohne dass das Produkt mit ausreichend Druck beauf-
schlagt ist, führt zu einer unzulässig starken Erwärmung des Produkts und zur Be-
schädigung von Dichtungen.
4
