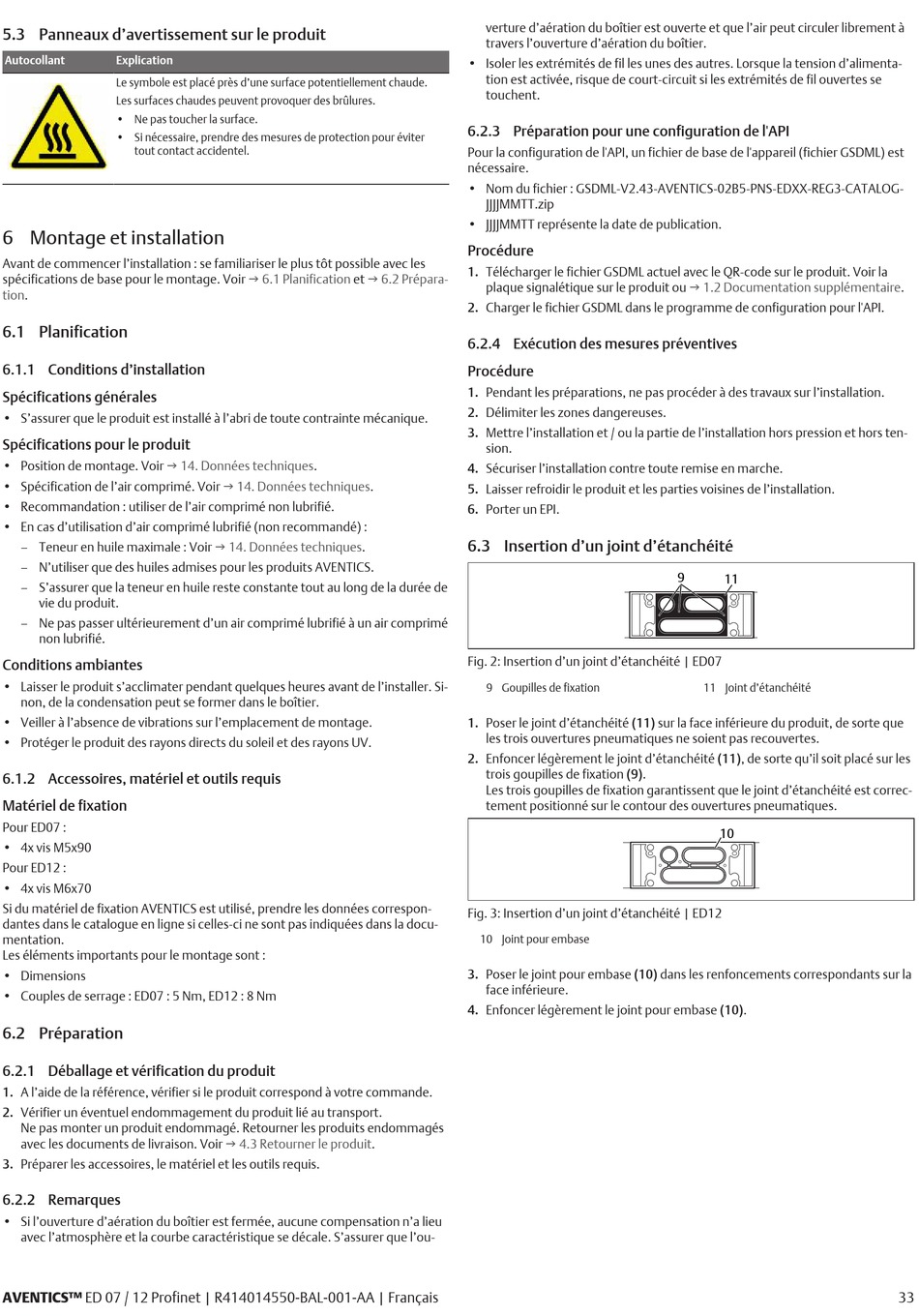

5.3 Panneaux d'avertissement sur le produit
Autocollant
Explication
Le symbole est placé près d'une surface potentiellement chaude.
Les surfaces chaudes peuvent provoquer des brûlures.
• Ne pas toucher la surface.
• Si nécessaire, prendre des mesures de protection pour éviter
tout contact accidentel.
6 Montage et installation
Avant de commencer l'installation : se familiariser le plus tôt possible avec les
spécifications de base pour le montage. Voir
tion.
6.1 Planification
6.1.1 Conditions d'installation
Spécifications générales
• S'assurer que le produit est installé à l'abri de toute contrainte mécanique.
Spécifications pour le produit
• Position de montage. Voir
g 14. Données
• Spécification de l'air comprimé. Voir
• Recommandation : utiliser de l'air comprimé non lubrifié.
• En cas d'utilisation d'air comprimé lubrifié (non recommandé) :
– Teneur en huile maximale : Voir
– N'utiliser que des huiles admises pour les produits AVENTICS.
– S'assurer que la teneur en huile reste constante tout au long de la durée de
vie du produit.
– Ne pas passer ultérieurement d'un air comprimé lubrifié à un air comprimé
non lubrifié.
Conditions ambiantes
• Laisser le produit s'acclimater pendant quelques heures avant de l'installer. Si-
non, de la condensation peut se former dans le boîtier.
• Veiller à l'absence de vibrations sur l'emplacement de montage.
• Protéger le produit des rayons directs du soleil et des rayons UV.
6.1.2 Accessoires, matériel et outils requis
Matériel de fixation
Pour ED07 :
• 4x vis M5x90
Pour ED12 :
• 4x vis M6x70
Si du matériel de fixation AVENTICS est utilisé, prendre les données correspon-
dantes dans le catalogue en ligne si celles-ci ne sont pas indiquées dans la docu-
mentation.
Les éléments importants pour le montage sont :
• Dimensions
• Couples de serrage : ED07 : 5 Nm, ED12 : 8 Nm
6.2 Préparation
6.2.1 Déballage et vérification du produit
1. A l'aide de la référence, vérifier si le produit correspond à votre commande.
2. Vérifier un éventuel endommagement du produit lié au transport.
Ne pas monter un produit endommagé. Retourner les produits endommagés
avec les documents de livraison. Voir
3. Préparer les accessoires, le matériel et les outils requis.
6.2.2 Remarques
• Si l'ouverture d'aération du boîtier est fermée, aucune compensation n'a lieu
avec l'atmosphère et la courbe caractéristique se décale. S'assurer que l'ou-
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Français
g 6.1 Planification
et
g 6.2 Prépara-
techniques.
g 14. Données
techniques.
g 14. Données
techniques.
g 4.3 Retourner le
produit.
verture d'aération du boîtier est ouverte et que l'air peut circuler librement à
travers l'ouverture d'aération du boîtier.
• Isoler les extrémités de fil les unes des autres. Lorsque la tension d'alimenta-
tion est activée, risque de court-circuit si les extrémités de fil ouvertes se
touchent.
6.2.3 Préparation pour une configuration de l'API
Pour la configuration de l'API, un fichier de base de l'appareil (fichier GSDML) est
nécessaire.
• Nom du fichier : GSDML-V2.43-AVENTICS-02B5-PNS-EDXX-REG3-CATALOG-
JJJJMMTT.zip
• JJJJMMTT représente la date de publication.
Procédure
1. Télécharger le fichier GSDML actuel avec le QR-code sur le produit. Voir la
plaque signalétique sur le produit ou
2. Charger le fichier GSDML dans le programme de configuration pour l'API.
6.2.4 Exécution des mesures préventives
Procédure
1. Pendant les préparations, ne pas procéder à des travaux sur l'installation.
2. Délimiter les zones dangereuses.
3. Mettre l'installation et / ou la partie de l'installation hors pression et hors ten-
sion.
4. Sécuriser l'installation contre toute remise en marche.
5. Laisser refroidir le produit et les parties voisines de l'installation.
6. Porter un EPI.
6.3 Insertion d'un joint d'étanchéité
Fig. 2: Insertion d'un joint d'étanchéité | ED07
9 Goupilles de fixation
1. Poser le joint d'étanchéité (11) sur la face inférieure du produit, de sorte que
les trois ouvertures pneumatiques ne soient pas recouvertes.
2. Enfoncer légèrement le joint d'étanchéité (11), de sorte qu'il soit placé sur les
trois goupilles de fixation (9).
Les trois goupilles de fixation garantissent que le joint d'étanchéité est correc-
tement positionné sur le contour des ouvertures pneumatiques.
Fig. 3: Insertion d'un joint d'étanchéité | ED12
10 Joint pour embase
3. Poser le joint pour embase (10) dans les renfoncements correspondants sur la
face inférieure.
4. Enfoncer légèrement le joint pour embase (10).
g 1.2 Documentation
supplémentaire.
9
11
11 Joint d'étanchéité
10
33
