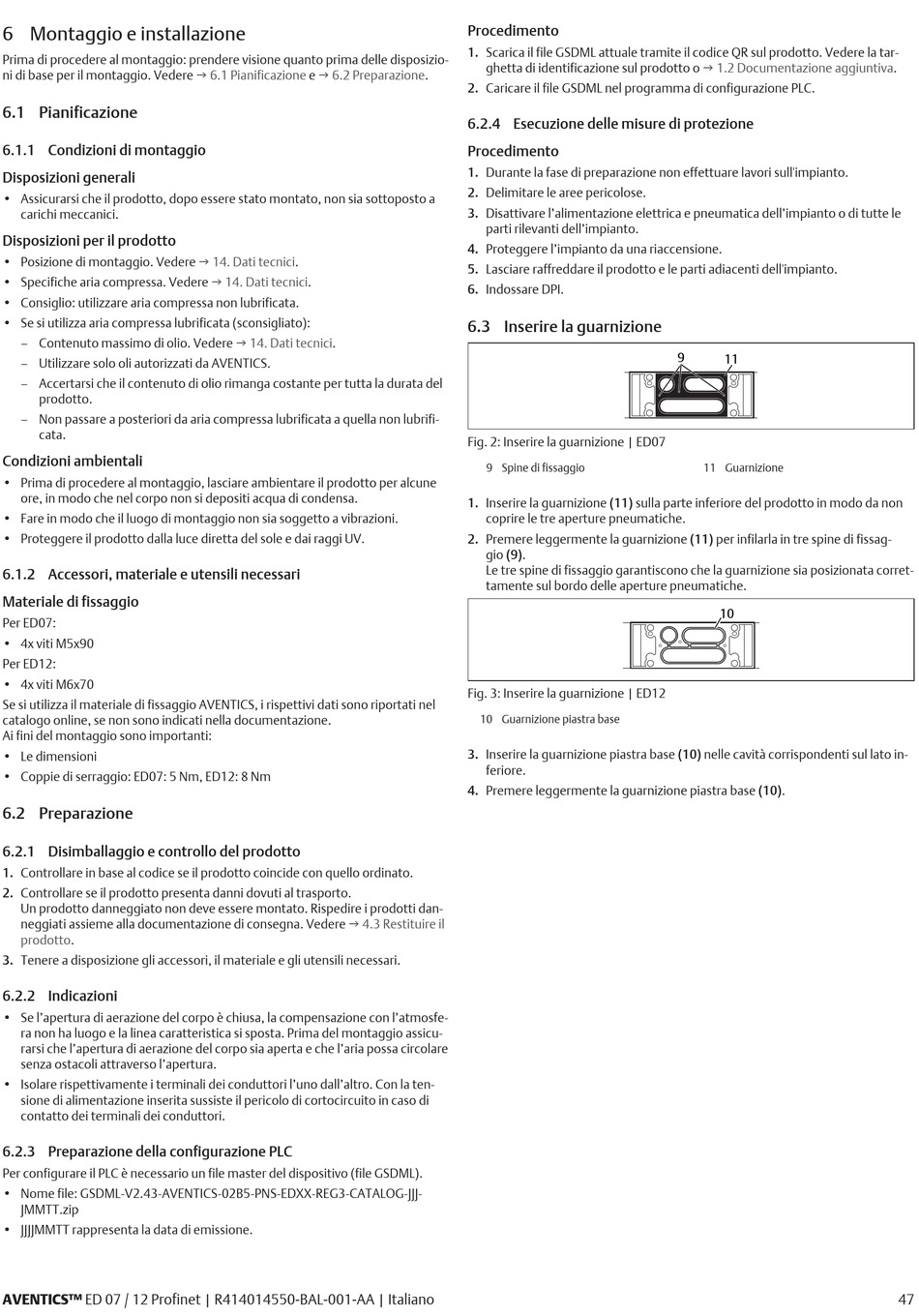

6 Montaggio e installazione
Prima di procedere al montaggio: prendere visione quanto prima delle disposizio-
ni di base per il montaggio. Vedere
6.1 Pianificazione
6.1.1 Condizioni di montaggio
Disposizioni generali
• Assicurarsi che il prodotto, dopo essere stato montato, non sia sottoposto a
carichi meccanici.
Disposizioni per il prodotto
• Posizione di montaggio. Vedere
• Specifiche aria compressa. Vedere
• Consiglio: utilizzare aria compressa non lubrificata.
• Se si utilizza aria compressa lubrificata (sconsigliato):
– Contenuto massimo di olio. Vedere
– Utilizzare solo oli autorizzati da AVENTICS.
– Accertarsi che il contenuto di olio rimanga costante per tutta la durata del
prodotto.
– Non passare a posteriori da aria compressa lubrificata a quella non lubrifi-
cata.
Condizioni ambientali
• Prima di procedere al montaggio, lasciare ambientare il prodotto per alcune
ore, in modo che nel corpo non si depositi acqua di condensa.
• Fare in modo che il luogo di montaggio non sia soggetto a vibrazioni.
• Proteggere il prodotto dalla luce diretta del sole e dai raggi UV.
6.1.2 Accessori, materiale e utensili necessari
Materiale di fissaggio
Per ED07:
• 4x viti M5x90
Per ED12:
• 4x viti M6x70
Se si utilizza il materiale di fissaggio AVENTICS, i rispettivi dati sono riportati nel
catalogo online, se non sono indicati nella documentazione.
Ai fini del montaggio sono importanti:
• Le dimensioni
• Coppie di serraggio: ED07: 5 Nm, ED12: 8 Nm
6.2 Preparazione
6.2.1 Disimballaggio e controllo del prodotto
1. Controllare in base al codice se il prodotto coincide con quello ordinato.
2. Controllare se il prodotto presenta danni dovuti al trasporto.
Un prodotto danneggiato non deve essere montato. Rispedire i prodotti dan-
neggiati assieme alla documentazione di consegna. Vedere
prodotto.
3. Tenere a disposizione gli accessori, il materiale e gli utensili necessari.
6.2.2 Indicazioni
• Se l'apertura di aerazione del corpo è chiusa, la compensazione con l'atmosfe-
ra non ha luogo e la linea caratteristica si sposta. Prima del montaggio assicu-
rarsi che l'apertura di aerazione del corpo sia aperta e che l'aria possa circolare
senza ostacoli attraverso l'apertura.
• Isolare rispettivamente i terminali dei conduttori l'uno dall'altro. Con la ten-
sione di alimentazione inserita sussiste il pericolo di cortocircuito in caso di
contatto dei terminali dei conduttori.
6.2.3 Preparazione della configurazione PLC
Per configurare il PLC è necessario un file master del dispositivo (file GSDML).
• Nome file: GSDML-V2.43-AVENTICS-02B5-PNS-EDXX-REG3-CATALOG-JJJ-
JMMTT.zip
• JJJJMMTT rappresenta la data di emissione.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Italiano
g 6.1 Pianificazione e g 6.2 Preparazione.
g 14. Dati tecnici.
g 14. Dati tecnici.
g 14. Dati tecnici.
g 4.3 Restituire il
Procedimento
1. Scarica il file GSDML attuale tramite il codice QR sul prodotto. Vedere la tar-
ghetta di identificazione sul prodotto o
2. Caricare il file GSDML nel programma di configurazione PLC.
6.2.4 Esecuzione delle misure di protezione
Procedimento
1. Durante la fase di preparazione non effettuare lavori sull'impianto.
2. Delimitare le aree pericolose.
3. Disattivare l'alimentazione elettrica e pneumatica dell'impianto o di tutte le
parti rilevanti dell'impianto.
4. Proteggere l'impianto da una riaccensione.
5. Lasciare raffreddare il prodotto e le parti adiacenti dell'impianto.
6. Indossare DPI.
6.3 Inserire la guarnizione
Fig. 2: Inserire la guarnizione | ED07
9 Spine di fissaggio
1. Inserire la guarnizione (11) sulla parte inferiore del prodotto in modo da non
coprire le tre aperture pneumatiche.
2. Premere leggermente la guarnizione (11) per infilarla in tre spine di fissag-
gio (9).
Le tre spine di fissaggio garantiscono che la guarnizione sia posizionata corret-
tamente sul bordo delle aperture pneumatiche.
Fig. 3: Inserire la guarnizione | ED12
10 Guarnizione piastra base
3. Inserire la guarnizione piastra base (10) nelle cavità corrispondenti sul lato in-
feriore.
4. Premere leggermente la guarnizione piastra base (10).
g 1.2 Documentazione aggiuntiva.
9
11
11 Guarnizione
10
