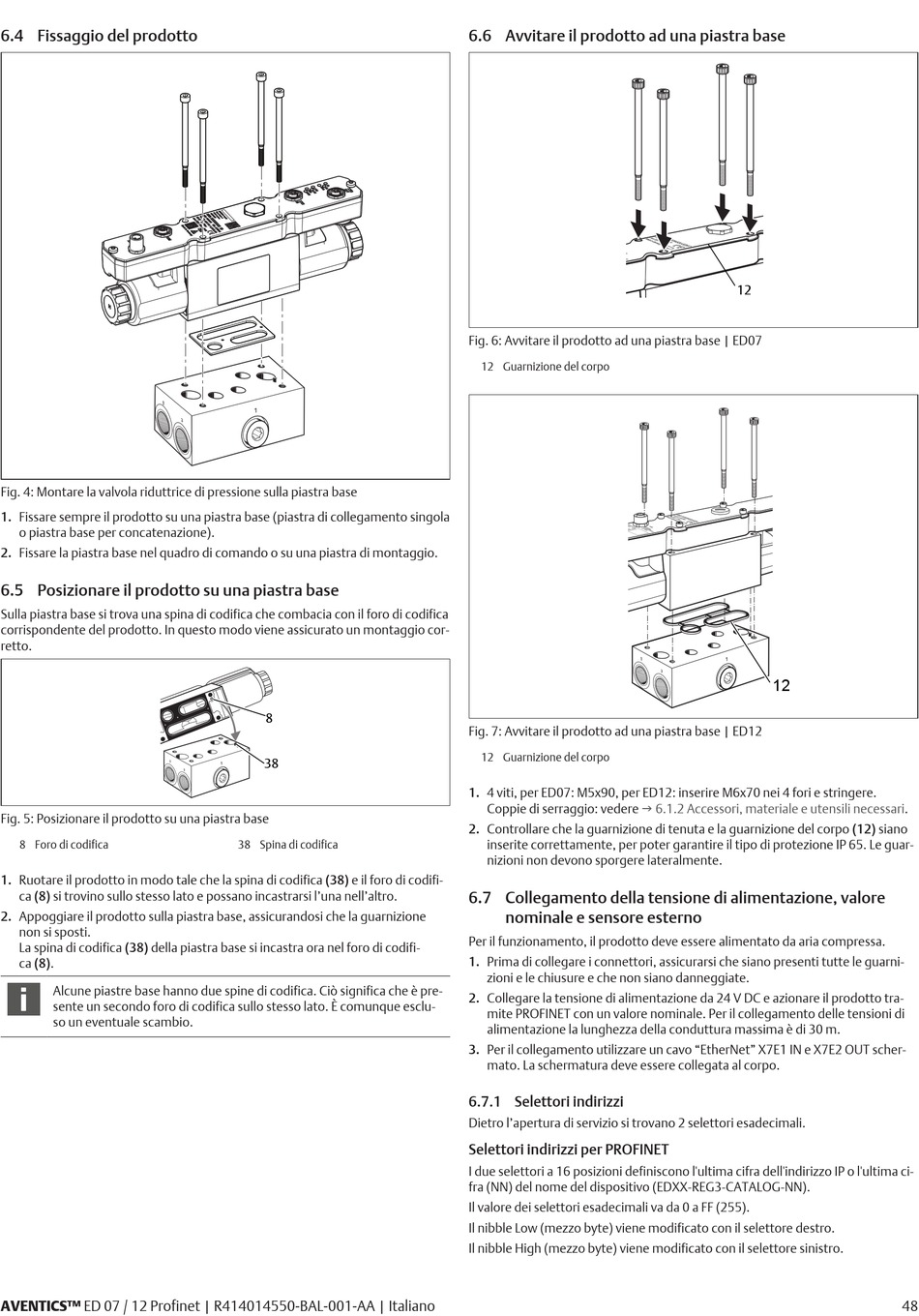

6.4 Fissaggio del prodotto
Fig. 4: Montare la valvola riduttrice di pressione sulla piastra base
1. Fissare sempre il prodotto su una piastra base (piastra di collegamento singola
o piastra base per concatenazione).
2. Fissare la piastra base nel quadro di comando o su una piastra di montaggio.
6.5 Posizionare il prodotto su una piastra base
Sulla piastra base si trova una spina di codifica che combacia con il foro di codifica
corrispondente del prodotto. In questo modo viene assicurato un montaggio cor-
retto.
Fig. 5: Posizionare il prodotto su una piastra base
8 Foro di codifica
1. Ruotare il prodotto in modo tale che la spina di codifica (38) e il foro di codifi-
ca (8) si trovino sullo stesso lato e possano incastrarsi l'una nell'altro.
2. Appoggiare il prodotto sulla piastra base, assicurandosi che la guarnizione
non si sposti.
La spina di codifica (38) della piastra base si incastra ora nel foro di codifi-
ca (8).
Alcune piastre base hanno due spine di codifica. Ciò significa che è pre-
sente un secondo foro di codifica sullo stesso lato. È comunque esclu-
so un eventuale scambio.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Italiano
8
38
38 Spina di codifica
6.6 Avvitare il prodotto ad una piastra base
Fig. 6: Avvitare il prodotto ad una piastra base | ED07
12 Guarnizione del corpo
Fig. 7: Avvitare il prodotto ad una piastra base | ED12
12 Guarnizione del corpo
1. 4 viti, per ED07: M5x90, per ED12: inserire M6x70 nei 4 fori e stringere.
Coppie di serraggio: vedere g 6.1.2 Accessori, materiale e utensili
2. Controllare che la guarnizione di tenuta e la guarnizione del corpo (12) siano
inserite correttamente, per poter garantire il tipo di protezione IP 65. Le guar-
nizioni non devono sporgere lateralmente.
6.7 Collegamento della tensione di alimentazione, valore
nominale e sensore esterno
Per il funzionamento, il prodotto deve essere alimentato da aria compressa.
1. Prima di collegare i connettori, assicurarsi che siano presenti tutte le guarni-
zioni e le chiusure e che non siano danneggiate.
2. Collegare la tensione di alimentazione da 24 V DC e azionare il prodotto tra-
mite PROFINET con un valore nominale. Per il collegamento delle tensioni di
alimentazione la lunghezza della conduttura massima è di 30 m.
3. Per il collegamento utilizzare un cavo "EtherNet" X7E1 IN e X7E2 OUT scher-
mato. La schermatura deve essere collegata al corpo.
6.7.1 Selettori indirizzi
Dietro l'apertura di servizio si trovano 2 selettori esadecimali.
Selettori indirizzi per PROFINET
I due selettori a 16 posizioni definiscono l'ultima cifra dell'indirizzo IP o l'ultima ci-
fra (NN) del nome del dispositivo (EDXX-REG3-CATALOG-NN).
Il valore dei selettori esadecimali va da 0 a FF (255).
Il nibble Low (mezzo byte) viene modificato con il selettore destro.
Il nibble High (mezzo byte) viene modificato con il selettore sinistro.
12
12
necessari.
