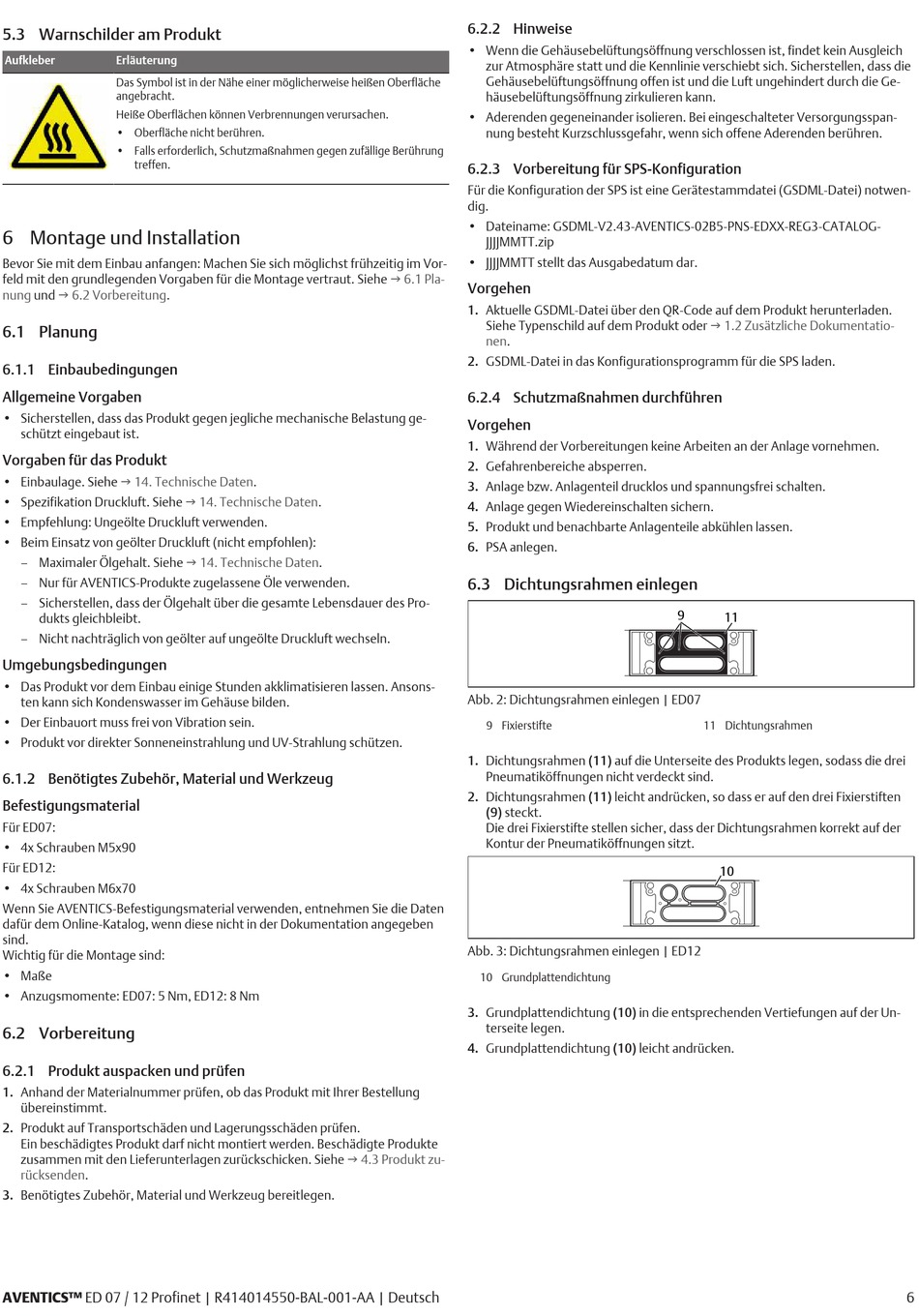

5.3 Warnschilder am Produkt
Aufkleber Erläuterung
Das Symbol ist in der Nähe einer möglicherweise heißen Oberfläche
angebracht.
Heiße Oberflächen können Verbrennungen verursachen.
• Oberfläche nicht berühren.
• Falls erforderlich, Schutzmaßnahmen gegen zufällige Berührung
treffen.
6 Montage und Installation
Bevor Sie mit dem Einbau anfangen: Machen Sie sich möglichst frühzeitig im Vor-
feld mit den grundlegenden Vorgaben für die Montage vertraut. Siehe
nung und g 6.2 Vorbereitung.
6.1 Planung
6.1.1 Einbaubedingungen
Allgemeine Vorgaben
• Sicherstellen, dass das Produkt gegen jegliche mechanische Belastung ge-
schützt eingebaut ist.
Vorgaben für das Produkt
• Einbaulage. Siehe g 14. Technische
• Spezifikation Druckluft. Siehe
• Empfehlung: Ungeölte Druckluft verwenden.
• Beim Einsatz von geölter Druckluft (nicht empfohlen):
– Maximaler Ölgehalt. Siehe
– Nur für AVENTICS-Produkte zugelassene Öle verwenden.
– Sicherstellen, dass der Ölgehalt über die gesamte Lebensdauer des Pro-
dukts gleichbleibt.
– Nicht nachträglich von geölter auf ungeölte Druckluft wechseln.
Umgebungsbedingungen
• Das Produkt vor dem Einbau einige Stunden akklimatisieren lassen. Ansons-
ten kann sich Kondenswasser im Gehäuse bilden.
• Der Einbauort muss frei von Vibration sein.
• Produkt vor direkter Sonneneinstrahlung und UV-Strahlung schützen.
6.1.2 Benötigtes Zubehör, Material und Werkzeug
Befestigungsmaterial
Für ED07:
• 4x Schrauben M5x90
Für ED12:
• 4x Schrauben M6x70
Wenn Sie AVENTICS-Befestigungsmaterial verwenden, entnehmen Sie die Daten
dafür dem Online-Katalog, wenn diese nicht in der Dokumentation angegeben
sind.
Wichtig für die Montage sind:
• Maße
• Anzugsmomente: ED07: 5 Nm, ED12: 8 Nm
6.2 Vorbereitung
6.2.1 Produkt auspacken und prüfen
1. Anhand der Materialnummer prüfen, ob das Produkt mit Ihrer Bestellung
übereinstimmt.
2. Produkt auf Transportschäden und Lagerungsschäden prüfen.
Ein beschädigtes Produkt darf nicht montiert werden. Beschädigte Produkte
zusammen mit den Lieferunterlagen zurückschicken. Siehe
rücksenden.
3. Benötigtes Zubehör, Material und Werkzeug bereitlegen.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Deutsch
Daten.
g 14. Technische Daten.
g 14. Technische Daten.
g 4.3 Produkt zu-
6.2.2 Hinweise
• Wenn die Gehäusebelüftungsöffnung verschlossen ist, findet kein Ausgleich
zur Atmosphäre statt und die Kennlinie verschiebt sich. Sicherstellen, dass die
Gehäusebelüftungsöffnung offen ist und die Luft ungehindert durch die Ge-
häusebelüftungsöffnung zirkulieren kann.
• Aderenden gegeneinander isolieren. Bei eingeschalteter Versorgungsspan-
nung besteht Kurzschlussgefahr, wenn sich offene Aderenden berühren.
6.2.3 Vorbereitung für SPS-Konfiguration
Für die Konfiguration der SPS ist eine Gerätestammdatei (GSDML-Datei) notwen-
dig.
• Dateiname: GSDML-V2.43-AVENTICS-02B5-PNS-EDXX-REG3-CATALOG-
JJJJMMTT.zip
• JJJJMMTT stellt das Ausgabedatum dar.
g 6.1 Pla-
Vorgehen
1. Aktuelle GSDML-Datei über den QR-Code auf dem Produkt herunterladen.
Siehe Typenschild auf dem Produkt oder
nen.
2. GSDML-Datei in das Konfigurationsprogramm für die SPS laden.
6.2.4 Schutzmaßnahmen durchführen
Vorgehen
1. Während der Vorbereitungen keine Arbeiten an der Anlage vornehmen.
2. Gefahrenbereiche absperren.
3. Anlage bzw. Anlagenteil drucklos und spannungsfrei schalten.
4. Anlage gegen Wiedereinschalten sichern.
5. Produkt und benachbarte Anlagenteile abkühlen lassen.
6. PSA anlegen.
6.3 Dichtungsrahmen einlegen
Abb. 2: Dichtungsrahmen einlegen | ED07
9 Fixierstifte
1. Dichtungsrahmen (11) auf die Unterseite des Produkts legen, sodass die drei
Pneumatiköffnungen nicht verdeckt sind.
2. Dichtungsrahmen (11) leicht andrücken, so dass er auf den drei Fixierstiften
(9) steckt.
Die drei Fixierstifte stellen sicher, dass der Dichtungsrahmen korrekt auf der
Kontur der Pneumatiköffnungen sitzt.
Abb. 3: Dichtungsrahmen einlegen | ED12
10 Grundplattendichtung
3. Grundplattendichtung (10) in die entsprechenden Vertiefungen auf der Un-
terseite legen.
4. Grundplattendichtung (10) leicht andrücken.
g 1.2 Zusätzliche Dokumentatio-
9
11
11 Dichtungsrahmen
10
