neotechA SAPRO
Montage- und BetrieBsanleitung
Nachfolgende Anleitungen und Hinweise müssen vor Einbau der Armatur
vollständig gelesen und verstanden worden sein
1 AllGemeineS
Diese Betriebsanleitung beinhaltet die
Anweisungen, die Armatur sicher, in
der vorgeschriebenen Weise, einbauen
und betreiben zu können. Sollten dabei
Schwierigkeiten auftreten, die nicht mit
Hilfe der Betriebsanleitung gelöst werden
können, so sind weitere Informationen beim
Lieferanten/Hersteller zu erfragen.
Diese Betriebsanleitung entspricht den
relevanten gültigen EN-Sicherheitsnormen.
Bei Einsatz der Armatur hat der Betreiber
beziehungsweise der für die Auslegung der
Anlage Verantwortliche dafür zu sorgen, daß
gültige nationale Regelwerke eingehalten
werden.
Der Hersteller behält sich alle Rechte der
technischen Änderungen und Verbesserungen
jederzeit vor.
Der Gebrauch dieser Betriebsanleitung
setzt die Qualifikation des Benutzers durch
'Qualifiziertes Personal' voraus.
Das Bedienungspersonal ist entsprechend der
Betriebsanleitung zu unterweisen.
emerson.com/Finalcontrol

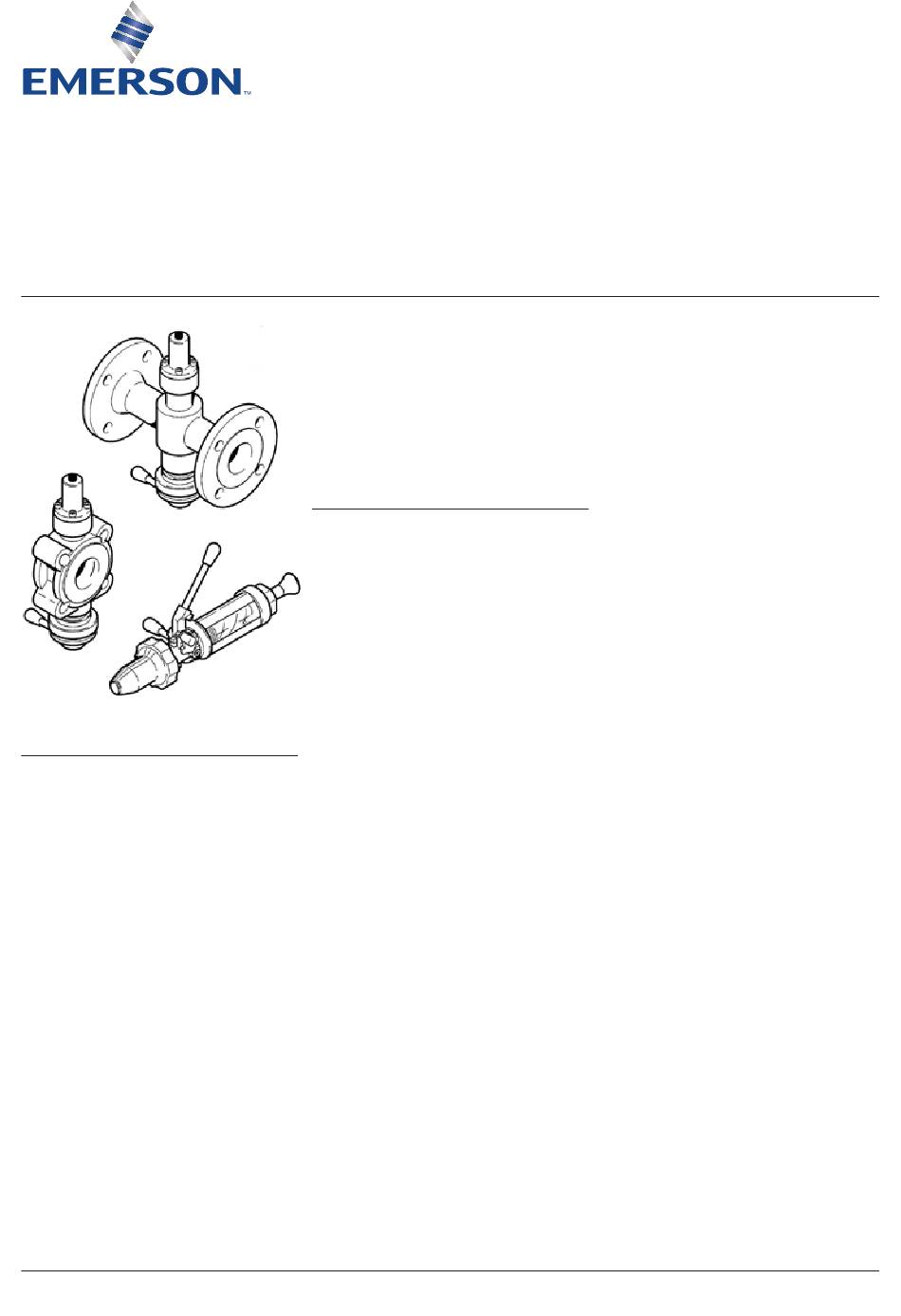

PROBENAHMEVENTILE SV FüR PROBENAHME MIT KOLBENSPRITzE
®
1.1 Gültigkeit dieser montage- und
Betriebsanleitung
Diese Montage- und Betriebsanleitung ist
gültig für alle SAPRO-Probenahmeventile für
Probenahme mit Kolbenspritze, die nach dem
28. November 2001 von der Firma Neotecha AG
hergestellt wurden. Die Gültigkeit ist nur bis
zur nächsten Revisionsänderung gewährleistet.
2 Sicherheit
Lesen Sie bitte diese Hinweise sorgfältig durch.
2.1 Allgemeines Gefahrenpotential durch:
a. Nichtbeachtung der Anweisung
b. Bestimmungswidrige Verwendung
c. Ungenügend qualifiziertes Personal
2.2 Bestimmungsgemässe Verwendung
2.2.1 Anwendungsbereich

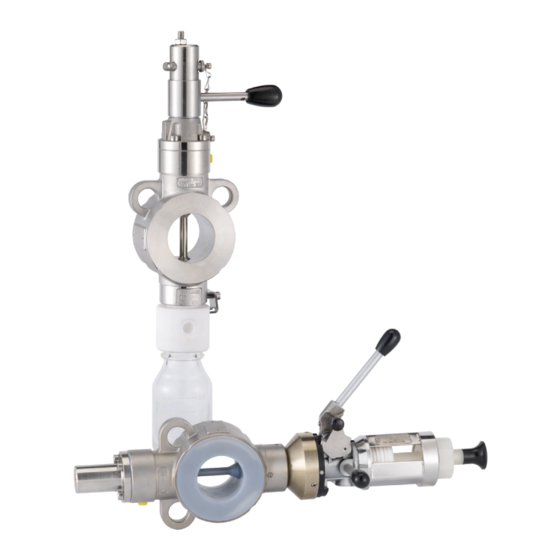

SAPRO-Probenahmeventile sind Armaturen,
die eine genau dosierte Probenahme von
hochkorrosiven, heißen Flüssigkeiten
und Gasen ermöglichen. Ein besonderes
Merkmal des SV ist die austauschbare
Weichsitzdichtung, die je nach verwendetem
Medium aus TFM oder Perfluorelastomer
geliefert werden kann, sowie die verschiedenen
Gehäusevarianten.
Das SV ist für den vertikalen und, mit gewissen
Einschränkungen, auch für den horizontalen
Einbau geeignet. Bei horizontalem Einbau
muss unbedingt darauf geachtet werden, dass
die Leitung mit genügend Medium gefüllt ist,
damit eine repräsentative Probe entnommen
werden kann.
Alle produktberührten Teile sind in den
Werkstoffen PFA/PTFE/ TFM oder rostfreiem
Edelstahl ausgeführt.
Die drucktragenden Teile aus den Werkstoffen
1.4581, 1.0425, 1.4435, 1.4541. Je nach
Medium können auch andere Werkstoffe, z.B.
verschiedene Hastelloy-Typen verwendet werden.
2.2.2 Arbeitsweise
Die Ventilspindel dichtet gegen den
Probenahmeadapter im Weichsitz ab. Durch
das Hochdrücken der Spindel durch den
Stößel der Kolbenspritze gibt die Spindel den
Durchlass frei und das Medium fließt in den
zylinder der Kolbenspritze. Die Luft in der
© 2017 Emerson. All Rights Reserved.
Spritze wird komprimiert, da es sich aber um
kein grosses Luftvolumen handelt, ist dies
unproblematisch.
Bei geschlossener Ventilspindel verhält
sich das SAPRO-Probenahmeventil durch
die angepasste Gehäuseform fast wie ein
durchgehendes Rohrstück, es sind nur wenig
Reibungsverluste und Verwirbelungen durch
die Ventilspindel zu erwarten.
