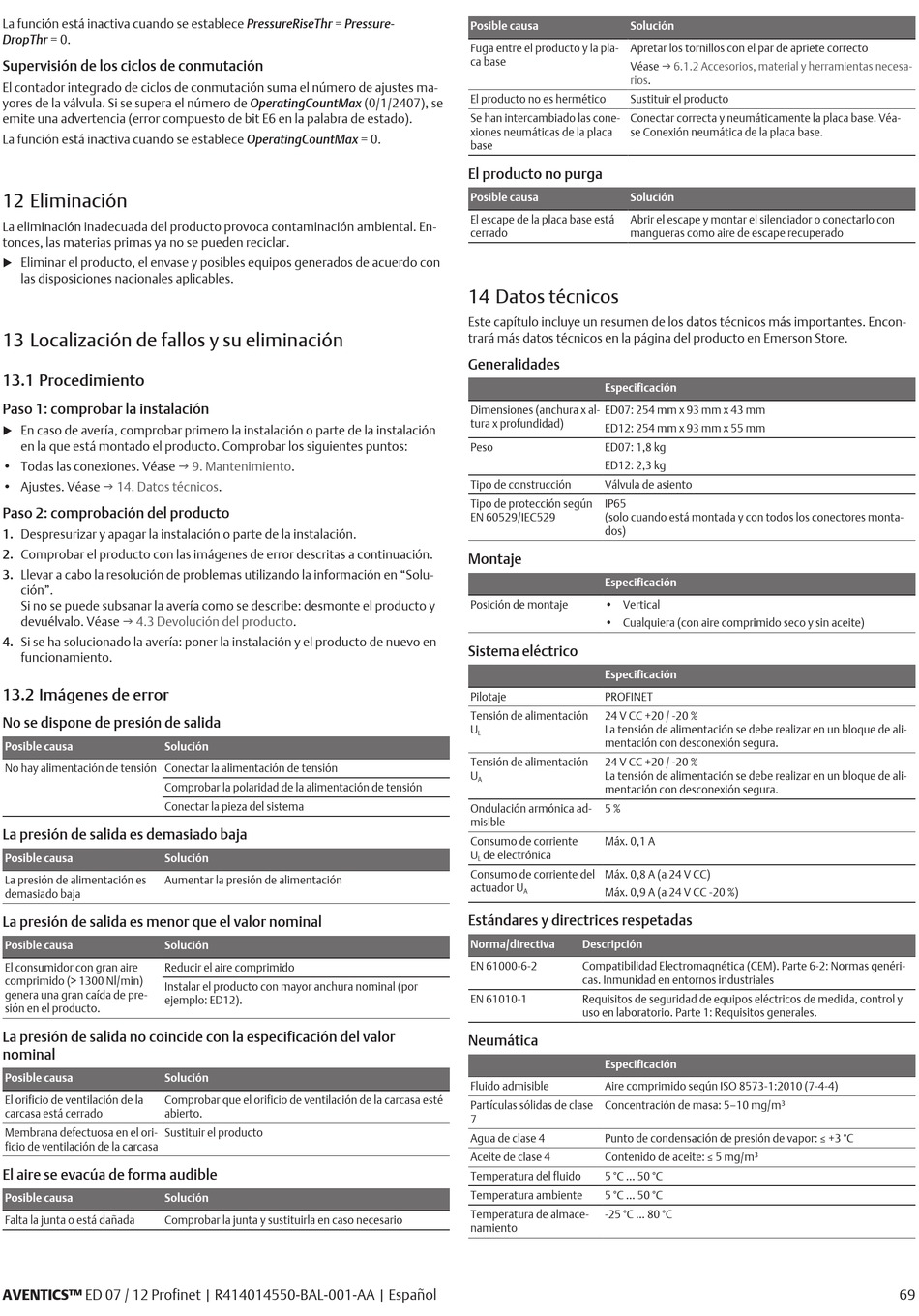

La función está inactiva cuando se establece PressureRiseThr = Pressure-
DropThr = 0.
Supervisión de los ciclos de conmutación
El contador integrado de ciclos de conmutación suma el número de ajustes ma-
yores de la válvula. Si se supera el número de OperatingCountMax (0/1/2407), se
emite una advertencia (error compuesto de bit E6 en la palabra de estado).
La función está inactiva cuando se establece OperatingCountMax = 0.
12 Eliminación
La eliminación inadecuada del producto provoca contaminación ambiental. En-
tonces, las materias primas ya no se pueden reciclar.
Eliminar el producto, el envase y posibles equipos generados de acuerdo con
u
las disposiciones nacionales aplicables.
13 Localización de fallos y su eliminación
13.1 Procedimiento
Paso 1: comprobar la instalación
En caso de avería, comprobar primero la instalación o parte de la instalación
u
en la que está montado el producto. Comprobar los siguientes puntos:
• Todas las conexiones. Véase g 9. Mantenimiento.
• Ajustes.
Véase g 14. Datos
técnicos.
Paso 2: comprobación del producto
1. Despresurizar y apagar la instalación o parte de la instalación.
2. Comprobar el producto con las imágenes de error descritas a continuación.
3. Llevar a cabo la resolución de problemas utilizando la información en "Solu-
ción".
Si no se puede subsanar la avería como se describe: desmonte el producto y
devuélvalo. Véase
g 4.3 Devolución del
4. Si se ha solucionado la avería: poner la instalación y el producto de nuevo en
funcionamiento.
13.2 Imágenes de error
No se dispone de presión de salida
Posible causa
Solución
No hay alimentación de tensión Conectar la alimentación de tensión
Comprobar la polaridad de la alimentación de tensión
Conectar la pieza del sistema
La presión de salida es demasiado baja
Posible causa
Solución
La presión de alimentación es
Aumentar la presión de alimentación
demasiado baja
La presión de salida es menor que el valor nominal
Posible causa
Solución
El consumidor con gran aire
Reducir el aire comprimido
comprimido (> 1300 Nl/min)
Instalar el producto con mayor anchura nominal (por
genera una gran caída de pre-
ejemplo: ED12).
sión en el producto.
La presión de salida no coincide con la especificación del valor
nominal
Posible causa
Solución
El orificio de ventilación de la
Comprobar que el orificio de ventilación de la carcasa esté
carcasa está cerrado
abierto.
Membrana defectuosa en el ori-
Sustituir el producto
ficio de ventilación de la carcasa
El aire se evacúa de forma audible
Posible causa
Solución
Falta la junta o está dañada
Comprobar la junta y sustituirla en caso necesario
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Español
producto.
Posible causa
Solución
Fuga entre el producto y la pla-
Apretar los tornillos con el par de apriete correcto
ca base
Véase g 6.1.2 Accesorios, material y herramientas necesa-
rios.
El producto no es hermético
Sustituir el producto
Se han intercambiado las cone-
Conectar correcta y neumáticamente la placa base. Véa-
xiones neumáticas de la placa
se Conexión neumática de la placa base.
base
El producto no purga
Posible causa
Solución
El escape de la placa base está
Abrir el escape y montar el silenciador o conectarlo con
cerrado
mangueras como aire de escape recuperado
14 Datos técnicos
Este capítulo incluye un resumen de los datos técnicos más importantes. Encon-
trará más datos técnicos en la página del producto en Emerson Store.
Generalidades
Especificación
Dimensiones (anchura x al-
ED07: 254 mm x 93 mm x 43 mm
tura x profundidad)
ED12: 254 mm x 93 mm x 55 mm
Peso
ED07: 1,8 kg
ED12: 2,3 kg
Tipo de construcción
Válvula de asiento
Tipo de protección según
IP65
EN 60529/IEC529
(solo cuando está montada y con todos los conectores monta-
dos)
Montaje
Especificación
Posición de montaje
• Vertical
• Cualquiera (con aire comprimido seco y sin aceite)
Sistema eléctrico
Especificación
Pilotaje
PROFINET
Tensión de alimentación
24 V CC +20 / -20 %
U
La tensión de alimentación se debe realizar en un bloque de ali-
L
mentación con desconexión segura.
Tensión de alimentación
24 V CC +20 / -20 %
U
La tensión de alimentación se debe realizar en un bloque de ali-
A
mentación con desconexión segura.
Ondulación armónica ad-
5 %
misible
Consumo de corriente
Máx. 0,1 A
U
de electrónica
L
Consumo de corriente del
Máx. 0,8 A (a 24 V CC)
actuador U
Máx. 0,9 A (a 24 V CC -20 %)
A
Estándares y directrices respetadas
Norma/directiva
Descripción
EN 61000-6-2
Compatibilidad Electromagnética (CEM). Parte 6-2: Normas genéri-
cas. Inmunidad en entornos industriales
EN 61010-1
Requisitos de seguridad de equipos eléctricos de medida, control y
uso en laboratorio. Parte 1: Requisitos generales.
Neumática
Especificación
Fluido admisible
Aire comprimido según ISO 8573-1:2010 (7-4-4)
Partículas sólidas de clase
Concentración de masa: 5–10 mg/m³
7
Agua de clase 4
Punto de condensación de presión de vapor: ≤ +3 °C
Aceite de clase 4
Contenido de aceite: ≤ 5 mg/m³
Temperatura del fluido
5 °C ... 50 °C
Temperatura ambiente
5 °C ... 50 °C
Temperatura de almace-
-25 °C ... 80 °C
namiento
69
