5. Retirar los conectores conectados.
6. Aflojar los cuatro tornillos.
7. Retirar el producto.
11 Datos y parámetros
11.1 Notas sobre seguridad
• No realizar cambios en los parámetros durante el funcionamiento en curso
(prevención de accidentes).
11.2 Indicación
11.2.1 Indicador LED
Tab. 6: PROFINET
Denomi- Nombre Color
nación
L/A1 Link/Activity
Port 1 / X7E1
Verde
Amarillo
L/A2 Link/Activity Apagado
Port 2 / X7E2
Verde
Amarillo
SF Error del siste-
ma
Rojo
Rojo
BF Error del bus
Rojo
Rojo
11.3 Asignación de pines
En las tablas siguientes se enumeran las asignaciones de pines para las distintas
series.
1. Antes de conectar el enchufe se debe comprobar que todas las juntas y cierres
están disponibles y no presentan daños.
2. Utilizar conectores y cables preconfeccionados.
3. Asegurar la tensión de alimentación con un fusible externo.
INFO: Las conexiones X2M y X1S están conectadas con cables de 0 V. Se debe-
rá garantizar la polaridad correcta para todas las conexiones enchufables.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Español
Estado Significado
Apagado La válvula EDXX no tiene ninguna cone-
xión física con la red (no hay ninguna
conexión con el puerto 1).
Encendido Se ha detectado la conexión física entre
la válvula EDXX y la red (se ha estableci-
do el enlace con el puerto 1).
Parpadean- La válvula EDXX envía/recibe tramas
do Ethernet.
La indicación se enciende y se apaga en
intervalos irregulares para mostrar una
baja actividad de Ethernet y 10 Hz para
mostrar una alta actividad de Ethernet.
Apagado La válvula EDXX no tiene ninguna cone-
xión física con la red (no hay ninguna
conexión con el puerto 2).
Apagado Se ha detectado la conexión física entre
la válvula EDXX y la red (se ha estableci-
do el enlace con el puerto 2).
Parpadean- La válvula EDXX envía/recibe tramas
do Ethernet.
La indicación se enciende y se apaga en
intervalos irregulares para mostrar una
baja actividad de Ethernet y 10 Hz para
mostrar una alta actividad de Ethernet.
Apagado No hay errores
Parpadean- El servicio de señales DCP se activa por
do medio del bus.
Encendido • Timeout de la vigilancia
• Hay diagnósticos de canal, genéri-
co u avanzado
• Error del sistema
Apagado No hay errores
Parpadean- Si intercambio de datos
do
Encendido • Sin configuración
o
• Conexión física lenta
o
• Sin conexión física
Conector hembra incorporado M12, female, X7E1 / X7E2, 4 polos, codificación D
Pin 1
4
Pin 2
Pin 3
1
3
Pin 4
2
Conector de montaje M12, male, X1S, 5 polos, codificación A
Pin 1
2
5
Pin 2
Pin 3
Pin 4
3
1
4
Pin 5
INFO: La conexión del casquillo de montaje M12 X2M depende de la aplicación.
11.4 Datos de parámetros
Para la comunicación de datos acíclicos a través de servicios de lectura/servicios
de escritura la aplicación debe indicar los datos que se deben direccionar según la
ranura, la subranura y el índice.
11.4.1 Parámetros de PROFINET
Estos parámetros solo se pueden leer. Los datos siguientes son datos acíclicos.
Nombre Valor de datos
Device ID 0x4404
Vendor ID 0x02B5
Device name EDXX-REG3-CATALOG
Device number R414014316
Serial number -
Firmware version VX.Y.Z
Hardware revision 3
11.4.2 Parámetros de la aplicación
Parámetros del circuito de regulación cerrado

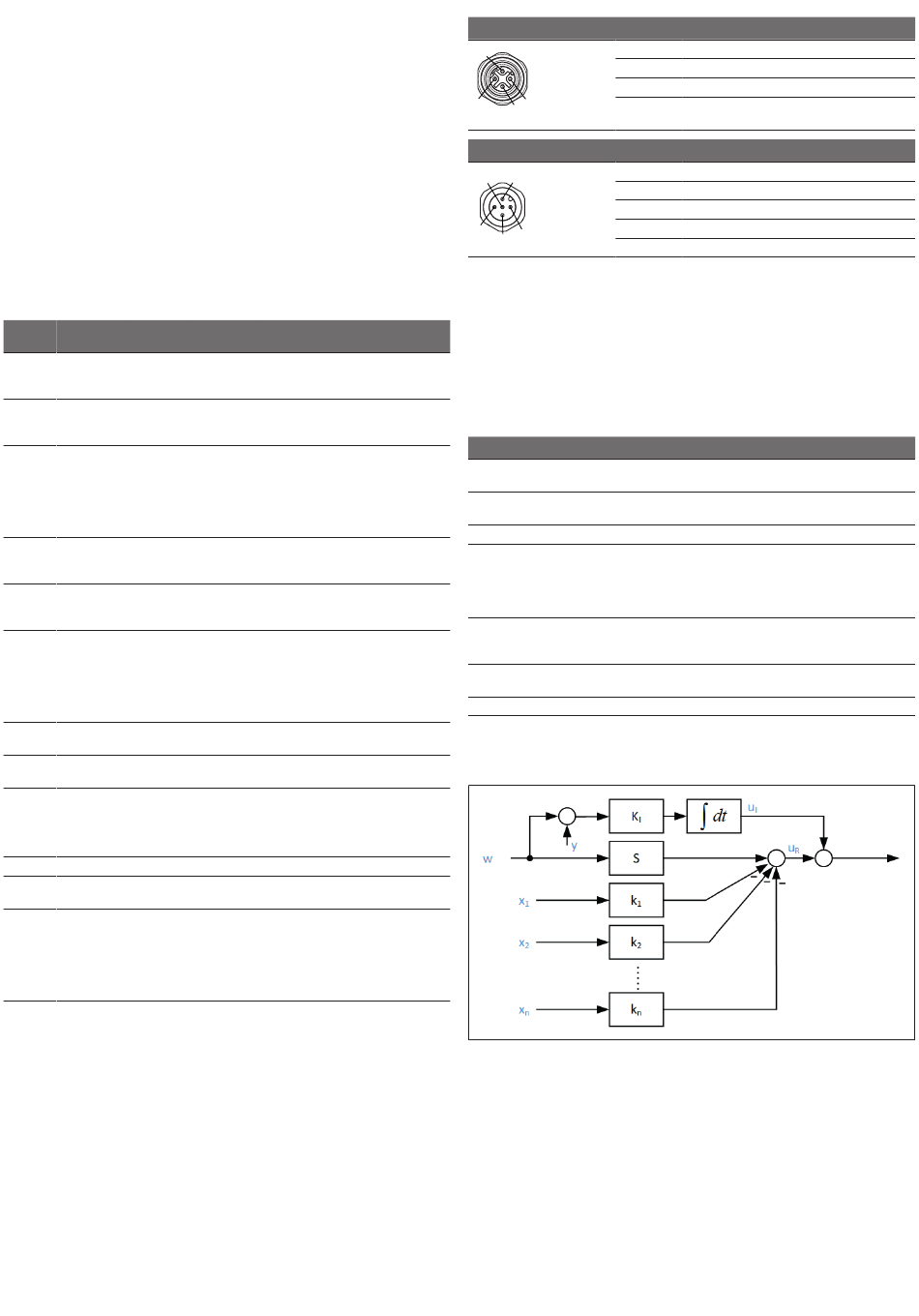

Fig. 10: Estructura del circuito de regulación implementado para la presión de sa-
lida regulada (estructura del circuito de regulación cerrado)
S Prefiltro
K Refuerzo de retroalimentación de la
1
variable de regulación
K Refuerzo de retroalimentación de la
3
segunda derivación temporal
Cable de datos TX+
Cable de datos RX+
Cable de datos TX-
Cable de datos RX-
24 V CC de electrónica - U
L
24 V CC de actuador - U
A
0 V de electrónica - U
L
0 V de actuador – U
A
FE
Descripción
Número de identificación del
producto
Identificación del fabricante
otorgada por PNO
Nombre del producto
N.º de material de la versión
básica del producto. El mode-
lo concreto del producto se
indica en la placa de caracte-
rísticas.
Número de serie del producto
(MSN Manufacturer serial
number)
Versión del software PROFI-
NET IO, actualmente V5.4.0
Revisión del hardware
K Refuerzo integral
I
K Refuerzo de retroalimentación de la
2
primera derivación temporal
K Refuerzo de retroalimentación de la
4
corriente de bobina
