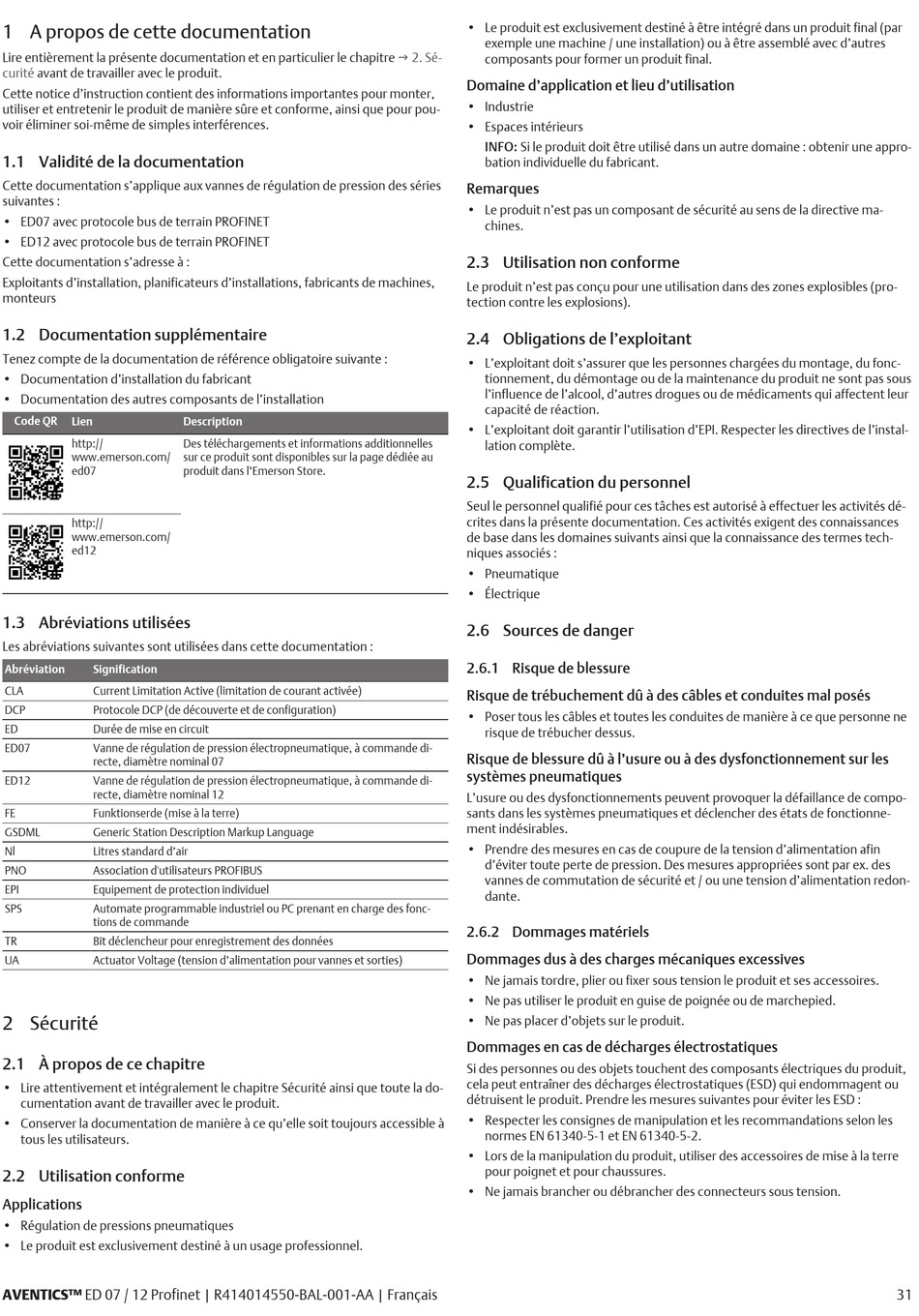

1 A propos de cette documentation
Lire entièrement la présente documentation et en particulier le chapitre
curité
avant de travailler avec le produit.
Cette notice d'instruction contient des informations importantes pour monter,
utiliser et entretenir le produit de manière sûre et conforme, ainsi que pour pou-
voir éliminer soi-même de simples interférences.
1.1 Validité de la documentation
Cette documentation s'applique aux vannes de régulation de pression des séries
suivantes :
• ED07 avec protocole bus de terrain PROFINET
• ED12 avec protocole bus de terrain PROFINET
Cette documentation s'adresse à :
Exploitants d'installation, planificateurs d'installations, fabricants de machines,
monteurs
1.2 Documentation supplémentaire
Tenez compte de la documentation de référence obligatoire suivante :
• Documentation d'installation du fabricant
• Documentation des autres composants de l'installation
Code QR
Lien
http://
www.emerson.com/
ed07
http://
www.emerson.com/
ed12
1.3 Abréviations utilisées
Les abréviations suivantes sont utilisées dans cette documentation :
Abréviation
Signification
CLA
Current Limitation Active (limitation de courant activée)
DCP
Protocole DCP (de découverte et de configuration)
ED
Durée de mise en circuit
ED07
Vanne de régulation de pression électropneumatique, à commande di-
recte, diamètre nominal 07
ED12
Vanne de régulation de pression électropneumatique, à commande di-
recte, diamètre nominal 12
FE
Funktionserde (mise à la terre)
GSDML
Generic Station Description Markup Language
Nl
Litres standard d'air
PNO
Association d'utilisateurs PROFIBUS
EPI
Equipement de protection individuel
SPS
Automate programmable industriel ou PC prenant en charge des fonc-
tions de commande
TR
Bit déclencheur pour enregistrement des données
UA
Actuator Voltage (tension d'alimentation pour vannes et sorties)
2 Sécurité
2.1 À propos de ce chapitre
• Lire attentivement et intégralement le chapitre Sécurité ainsi que toute la do-
cumentation avant de travailler avec le produit.
• Conserver la documentation de manière à ce qu'elle soit toujours accessible à
tous les utilisateurs.
2.2 Utilisation conforme
Applications
• Régulation de pressions pneumatiques
• Le produit est exclusivement destiné à un usage professionnel.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Français
Description
Des téléchargements et informations additionnelles
sur ce produit sont disponibles sur la page dédiée au
produit dans l'Emerson Store.
• Le produit est exclusivement destiné à être intégré dans un produit final (par
exemple une machine / une installation) ou à être assemblé avec d'autres
g 2. Sé-
composants pour former un produit final.
Domaine d'application et lieu d'utilisation
• Industrie
• Espaces intérieurs
INFO: Si le produit doit être utilisé dans un autre domaine : obtenir une appro-
bation individuelle du fabricant.
Remarques
• Le produit n'est pas un composant de sécurité au sens de la directive ma-
chines.
2.3 Utilisation non conforme
Le produit n'est pas conçu pour une utilisation dans des zones explosibles (pro-
tection contre les explosions).
2.4 Obligations de l'exploitant
• L'exploitant doit s'assurer que les personnes chargées du montage, du fonc-
tionnement, du démontage ou de la maintenance du produit ne sont pas sous
l'influence de l'alcool, d'autres drogues ou de médicaments qui affectent leur
capacité de réaction.
• L'exploitant doit garantir l'utilisation d'EPI. Respecter les directives de l'instal-
lation complète.
2.5 Qualification du personnel
Seul le personnel qualifié pour ces tâches est autorisé à effectuer les activités dé-
crites dans la présente documentation. Ces activités exigent des connaissances
de base dans les domaines suivants ainsi que la connaissance des termes tech-
niques associés :
• Pneumatique
• Électrique
2.6 Sources de danger
2.6.1 Risque de blessure
Risque de trébuchement dû à des câbles et conduites mal posés
• Poser tous les câbles et toutes les conduites de manière à ce que personne ne
risque de trébucher dessus.
Risque de blessure dû à l'usure ou à des dysfonctionnement sur les
systèmes pneumatiques
L'usure ou des dysfonctionnements peuvent provoquer la défaillance de compo-
sants dans les systèmes pneumatiques et déclencher des états de fonctionne-
ment indésirables.
• Prendre des mesures en cas de coupure de la tension d'alimentation afin
d'éviter toute perte de pression. Des mesures appropriées sont par ex. des
vannes de commutation de sécurité et / ou une tension d'alimentation redon-
dante.
2.6.2 Dommages matériels
Dommages dus à des charges mécaniques excessives
• Ne jamais tordre, plier ou fixer sous tension le produit et ses accessoires.
• Ne pas utiliser le produit en guise de poignée ou de marchepied.
• Ne pas placer d'objets sur le produit.
Dommages en cas de décharges électrostatiques
Si des personnes ou des objets touchent des composants électriques du produit,
cela peut entraîner des décharges électrostatiques (ESD) qui endommagent ou
détruisent le produit. Prendre les mesures suivantes pour éviter les ESD :
• Respecter les consignes de manipulation et les recommandations selon les
normes EN 61340-5-1 et EN 61340-5-2.
• Lors de la manipulation du produit, utiliser des accessoires de mise à la terre
pour poignet et pour chaussures.
• Ne jamais brancher ou débrancher des connecteurs sous tension.
31
