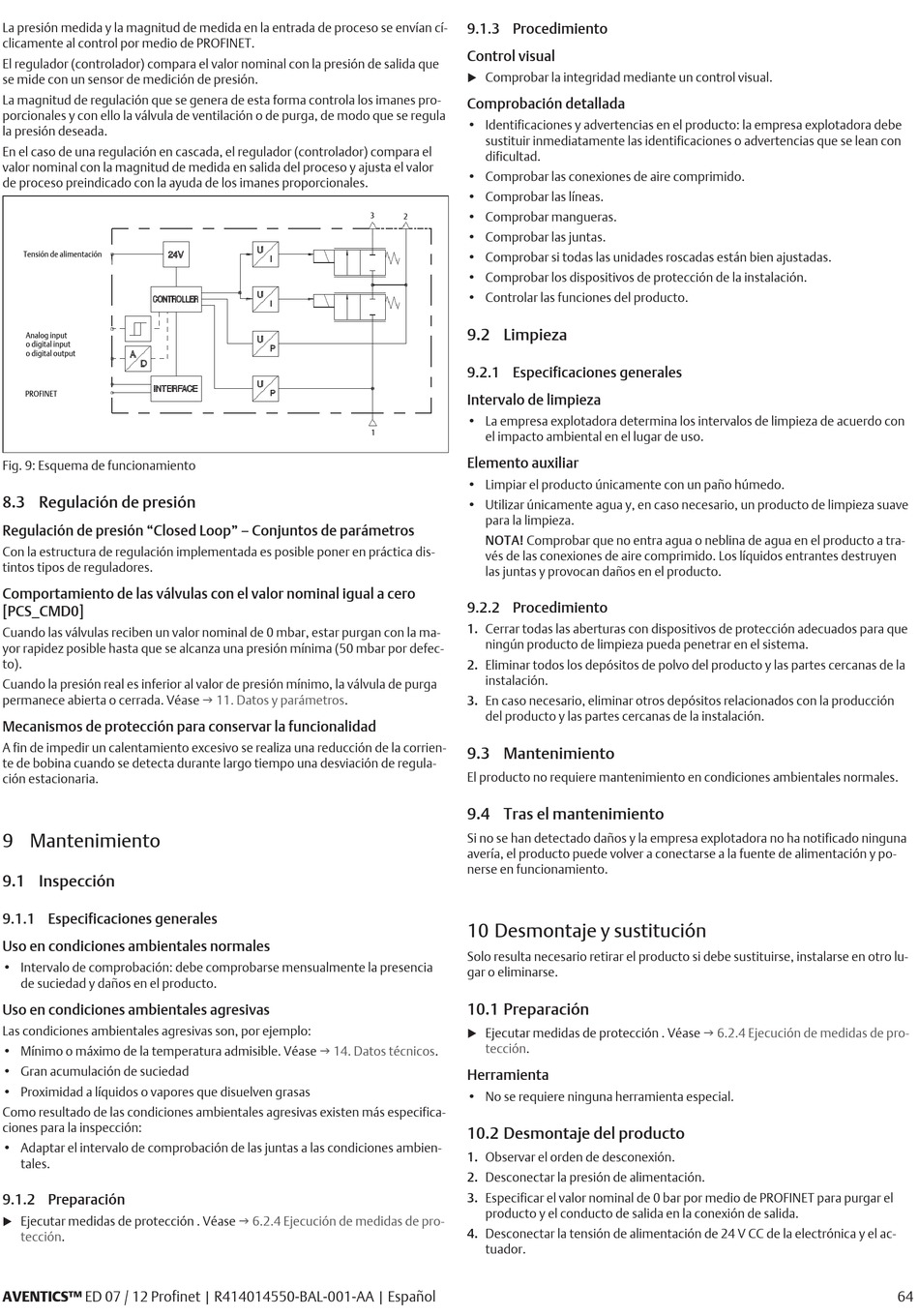

La presión medida y la magnitud de medida en la entrada de proceso se envían cí-
clicamente al control por medio de PROFINET.
El regulador (controlador) compara el valor nominal con la presión de salida que
se mide con un sensor de medición de presión.
La magnitud de regulación que se genera de esta forma controla los imanes pro-
porcionales y con ello la válvula de ventilación o de purga, de modo que se regula
la presión deseada.
En el caso de una regulación en cascada, el regulador (controlador) compara el
valor nominal con la magnitud de medida en salida del proceso y ajusta el valor
de proceso preindicado con la ayuda de los imanes proporcionales.
Tensión de alimentación
Analog input
o digital input
o digital output
PROFINET
Fig. 9: Esquema de funcionamiento
8.3 Regulación de presión
Regulación de presión "Closed Loop" – Conjuntos de parámetros
Con la estructura de regulación implementada es posible poner en práctica dis-
tintos tipos de reguladores.
Comportamiento de las válvulas con el valor nominal igual a cero
[PCS_CMD0]
Cuando las válvulas reciben un valor nominal de 0 mbar, estar purgan con la ma-
yor rapidez posible hasta que se alcanza una presión mínima (50 mbar por defec-
to).
Cuando la presión real es inferior al valor de presión mínimo, la válvula de purga
permanece abierta o cerrada. Véase g 11. Datos y
Mecanismos de protección para conservar la funcionalidad
A fin de impedir un calentamiento excesivo se realiza una reducción de la corrien-
te de bobina cuando se detecta durante largo tiempo una desviación de regula-
ción estacionaria.
9 Mantenimiento
9.1 Inspección
9.1.1 Especificaciones generales
Uso en condiciones ambientales normales
• Intervalo de comprobación: debe comprobarse mensualmente la presencia
de suciedad y daños en el producto.
Uso en condiciones ambientales agresivas
Las condiciones ambientales agresivas son, por ejemplo:
• Mínimo o máximo de la temperatura admisible. Véase
• Gran acumulación de suciedad
• Proximidad a líquidos o vapores que disuelven grasas
Como resultado de las condiciones ambientales agresivas existen más especifica-
ciones para la inspección:
• Adaptar el intervalo de comprobación de las juntas a las condiciones ambien-
tales.
9.1.2 Preparación
Ejecutar medidas de protección . Véase
u
tección.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Español
3
2
1
parámetros.
g 14. Datos técnicos.
g 6.2.4 Ejecución de medidas de pro-
9.1.3 Procedimiento
Control visual
Comprobar la integridad mediante un control visual.
u
Comprobación detallada
• Identificaciones y advertencias en el producto: la empresa explotadora debe
sustituir inmediatamente las identificaciones o advertencias que se lean con
dificultad.
• Comprobar las conexiones de aire comprimido.
• Comprobar las líneas.
• Comprobar mangueras.
• Comprobar las juntas.
• Comprobar si todas las unidades roscadas están bien ajustadas.
• Comprobar los dispositivos de protección de la instalación.
• Controlar las funciones del producto.
9.2 Limpieza
9.2.1 Especificaciones generales
Intervalo de limpieza
• La empresa explotadora determina los intervalos de limpieza de acuerdo con
el impacto ambiental en el lugar de uso.
Elemento auxiliar
• Limpiar el producto únicamente con un paño húmedo.
• Utilizar únicamente agua y, en caso necesario, un producto de limpieza suave
para la limpieza.
NOTA! Comprobar que no entra agua o neblina de agua en el producto a tra-
vés de las conexiones de aire comprimido. Los líquidos entrantes destruyen
las juntas y provocan daños en el producto.
9.2.2 Procedimiento
1. Cerrar todas las aberturas con dispositivos de protección adecuados para que
ningún producto de limpieza pueda penetrar en el sistema.
2. Eliminar todos los depósitos de polvo del producto y las partes cercanas de la
instalación.
3. En caso necesario, eliminar otros depósitos relacionados con la producción
del producto y las partes cercanas de la instalación.
9.3 Mantenimiento
El producto no requiere mantenimiento en condiciones ambientales normales.
9.4 Tras el mantenimiento
Si no se han detectado daños y la empresa explotadora no ha notificado ninguna
avería, el producto puede volver a conectarse a la fuente de alimentación y po-
nerse en funcionamiento.
10 Desmontaje y sustitución
Solo resulta necesario retirar el producto si debe sustituirse, instalarse en otro lu-
gar o eliminarse.
10.1 Preparación
Ejecutar medidas de protección . Véase
u
tección.
Herramienta
• No se requiere ninguna herramienta especial.
10.2 Desmontaje del producto
1. Observar el orden de desconexión.
2. Desconectar la presión de alimentación.
3. Especificar el valor nominal de 0 bar por medio de PROFINET para purgar el
producto y el conducto de salida en la conexión de salida.
4. Desconectar la tensión de alimentación de 24 V CC de la electrónica y el ac-
tuador.
g 6.2.4 Ejecución de medidas de pro-
