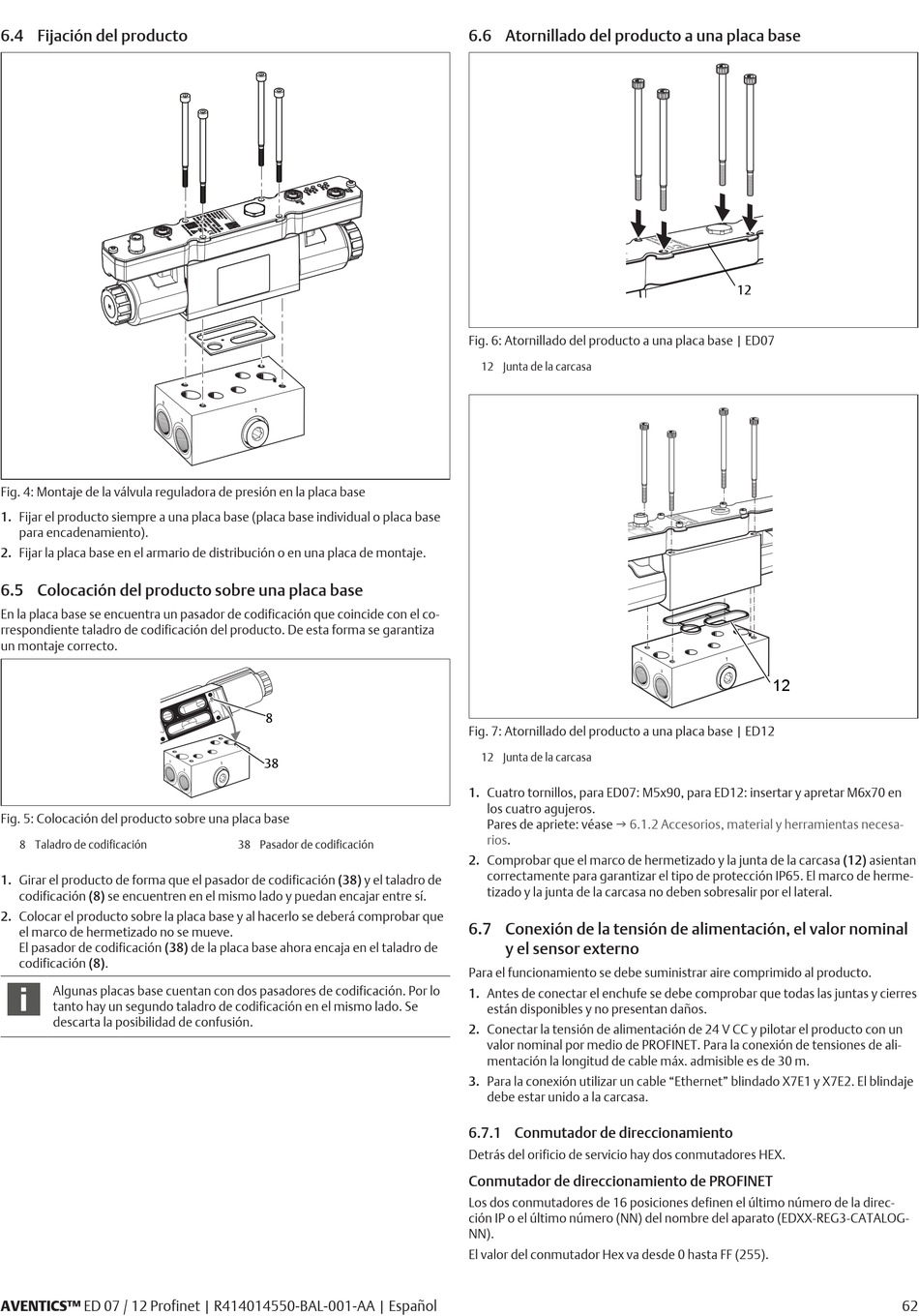

6.4 Fijación del producto
Fig. 4: Montaje de la válvula reguladora de presión en la placa base
1. Fijar el producto siempre a una placa base (placa base individual o placa base
para encadenamiento).
2. Fijar la placa base en el armario de distribución o en una placa de montaje.
6.5 Colocación del producto sobre una placa base
En la placa base se encuentra un pasador de codificación que coincide con el co-
rrespondiente taladro de codificación del producto. De esta forma se garantiza
un montaje correcto.
Fig. 5: Colocación del producto sobre una placa base
8 Taladro de codificación
1. Girar el producto de forma que el pasador de codificación (38) y el taladro de
codificación (8) se encuentren en el mismo lado y puedan encajar entre sí.
2. Colocar el producto sobre la placa base y al hacerlo se deberá comprobar que
el marco de hermetizado no se mueve.
El pasador de codificación (38) de la placa base ahora encaja en el taladro de
codificación (8).
Algunas placas base cuentan con dos pasadores de codificación. Por lo
tanto hay un segundo taladro de codificación en el mismo lado. Se
descarta la posibilidad de confusión.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Español
8
38
38 Pasador de codificación
6.6 Atornillado del producto a una placa base
Fig. 6: Atornillado del producto a una placa base | ED07
12 Junta de la carcasa
Fig. 7: Atornillado del producto a una placa base | ED12
12 Junta de la carcasa
1. Cuatro tornillos, para ED07: M5x90, para ED12: insertar y apretar M6x70 en
los cuatro agujeros.
Pares de apriete: véase
g 6.1.2 Accesorios, material y herramientas necesa-
rios.
2. Comprobar que el marco de hermetizado y la junta de la carcasa (12) asientan
correctamente para garantizar el tipo de protección IP65. El marco de herme-
tizado y la junta de la carcasa no deben sobresalir por el lateral.
6.7 Conexión de la tensión de alimentación, el valor nominal
y el sensor externo
Para el funcionamiento se debe suministrar aire comprimido al producto.
1. Antes de conectar el enchufe se debe comprobar que todas las juntas y cierres
están disponibles y no presentan daños.
2. Conectar la tensión de alimentación de 24 V CC y pilotar el producto con un
valor nominal por medio de PROFINET. Para la conexión de tensiones de ali-
mentación la longitud de cable máx. admisible es de 30 m.
3. Para la conexión utilizar un cable "Ethernet" blindado X7E1 y X7E2. El blindaje
debe estar unido a la carcasa.
6.7.1 Conmutador de direccionamiento
Detrás del orificio de servicio hay dos conmutadores HEX.
Conmutador de direccionamiento de PROFINET
Los dos conmutadores de 16 posiciones definen el último número de la direc-
ción IP o el último número (NN) del nombre del aparato (EDXX-REG3-CATALOG-
NN).
El valor del conmutador Hex va desde 0 hasta FF (255).
12
12
62
