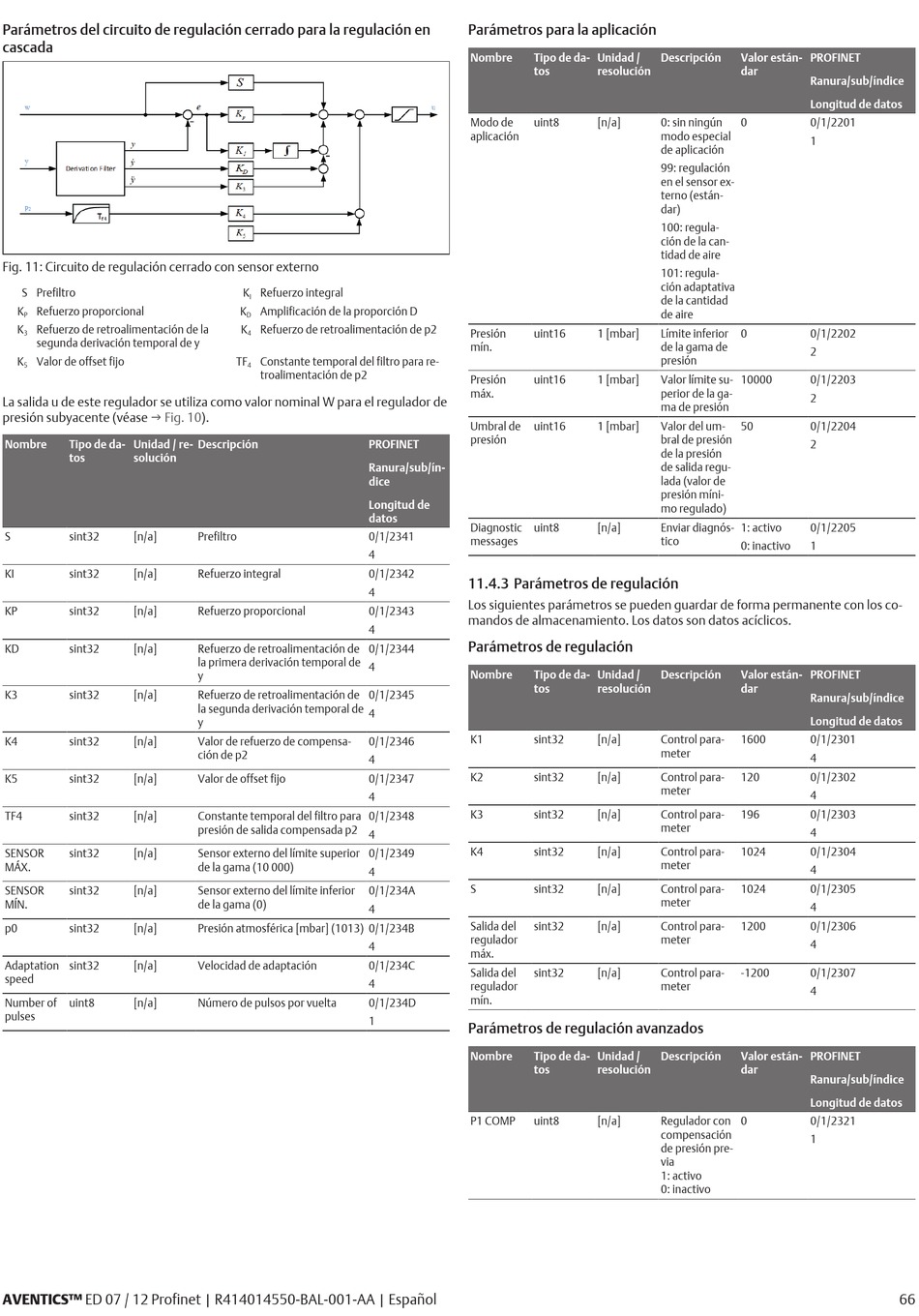

Emerson AVENTICS ED 07 Profinet Betriebsanleitung Seite 66

Parámetros del circuito de regulación cerrado para la regulación en
cascada
Fig. 11: Circuito de regulación cerrado con sensor externo
S Prefiltro
K Refuerzo proporcional
P
K Refuerzo de retroalimentación de la
3
segunda derivación temporal de y
K Valor de offset fijo
5
La salida u de este regulador se utiliza como valor nominal W para el regulador de
presión subyacente (véase g Fig. 10).
Nombre Tipo de da- Unidad / re-
tos solución
S sint32 [n/a]
KI sint32 [n/a]
KP sint32 [n/a]
KD sint32 [n/a]
K3 sint32 [n/a]
K4 sint32 [n/a]
K5 sint32 [n/a]
TF4 sint32 [n/a]
SENSOR sint32 [n/a]
MÁX.
SENSOR sint32 [n/a]
MÍN.
p0 sint32 [n/a]
Adaptation sint32 [n/a]
speed
Number of uint8 [n/a]
pulses
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Español
K Refuerzo integral
I
K Amplificación de la proporción D
D
K Refuerzo de retroalimentación de p2
4
TF Constante temporal del filtro para re-
4
troalimentación de p2
Descripción PROFINET
Ranura/sub/ín-
dice
Longitud de
datos
Prefiltro 0/1/2341
4
Refuerzo integral 0/1/2342
4
Refuerzo proporcional 0/1/2343
4
Refuerzo de retroalimentación de 0/1/2344
la primera derivación temporal de
4
y
Refuerzo de retroalimentación de 0/1/2345
la segunda derivación temporal de
4
y
Valor de refuerzo de compensa- 0/1/2346
ción de p2
4
Valor de offset fijo 0/1/2347
4
Constante temporal del filtro para 0/1/2348
presión de salida compensada p2
4
Sensor externo del límite superior 0/1/2349
de la gama (10 000)
4
Sensor externo del límite inferior 0/1/234A
de la gama (0)
4
Presión atmosférica [mbar] (1013) 0/1/234B
4
Velocidad de adaptación 0/1/234C
4
Número de pulsos por vuelta 0/1/234D
1
Parámetros para la aplicación
Nombre Tipo de da- Unidad /
tos resolución
Modo de uint8 [n/a]
aplicación
Presión uint16 1 [mbar]
mín.
Presión uint16 1 [mbar]
máx.
Umbral de uint16 1 [mbar]
presión
Diagnostic uint8 [n/a]
messages
11.4.3 Parámetros de regulación
Los siguientes parámetros se pueden guardar de forma permanente con los co-
mandos de almacenamiento. Los datos son datos acíclicos.
Parámetros de regulación
Nombre Tipo de da- Unidad /
tos resolución
K1 sint32 [n/a]
K2 sint32 [n/a]
K3 sint32 [n/a]
K4 sint32 [n/a]
S sint32 [n/a]
Salida del sint32 [n/a]
regulador
máx.
Salida del sint32 [n/a]
regulador
mín.
Parámetros de regulación avanzados
Nombre Tipo de da- Unidad /
tos resolución
P1 COMP uint8 [n/a]
Descripción Valor están- PROFINET
dar
Ranura/sub/índice
Longitud de datos
0: sin ningún 0 0/1/2201
modo especial
1
de aplicación
99: regulación
en el sensor ex-
terno (están-
dar)
100: regula-
ción de la can-
tidad de aire
101: regula-
ción adaptativa
de la cantidad
de aire
Límite inferior 0 0/1/2202
de la gama de
2
presión
Valor límite su- 10000 0/1/2203
perior de la ga-
2
ma de presión
Valor del um- 50 0/1/2204
bral de presión
2
de la presión
de salida regu-
lada (valor de
presión míni-
mo regulado)
Enviar diagnós- 1: activo 0/1/2205
tico
0: inactivo 1
Descripción Valor están- PROFINET
dar
Ranura/sub/índice
Longitud de datos
Control para- 1600 0/1/2301
meter
4
Control para- 120 0/1/2302
meter
4
Control para- 196 0/1/2303
meter
4
Control para- 1024 0/1/2304
meter
4
Control para- 1024 0/1/2305
meter
4
Control para- 1200 0/1/2306
meter
4
Control para- -1200 0/1/2307
meter
4
Descripción Valor están- PROFINET
dar
Ranura/sub/índice
Longitud de datos
Regulador con 0 0/1/2321
compensación
1
de presión pre-
via
1: activo
0: inactivo
