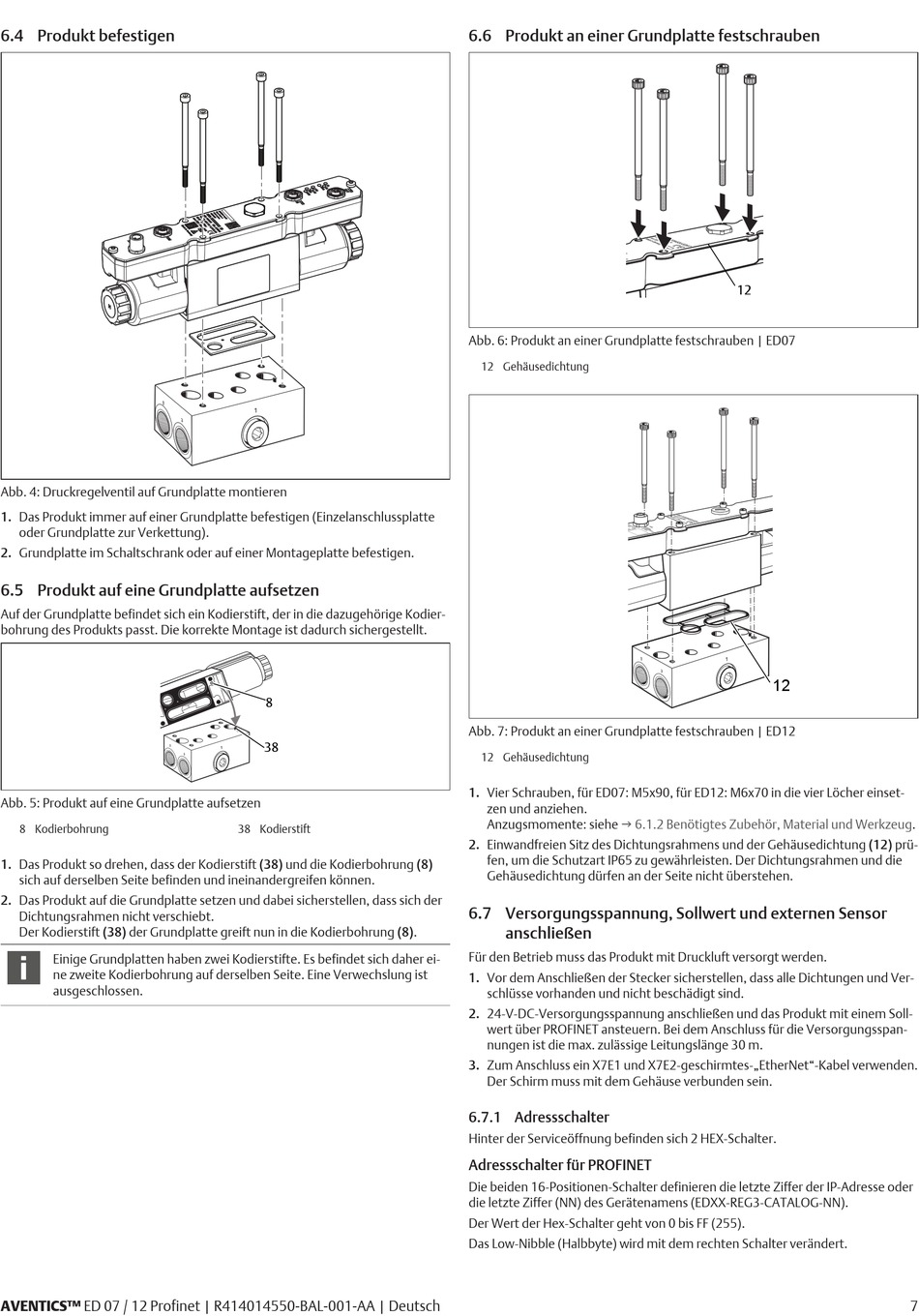

6.4 Produkt befestigen
Abb. 4: Druckregelventil auf Grundplatte montieren
1. Das Produkt immer auf einer Grundplatte befestigen (Einzelanschlussplatte
oder Grundplatte zur Verkettung).
2. Grundplatte im Schaltschrank oder auf einer Montageplatte befestigen.
6.5 Produkt auf eine Grundplatte aufsetzen
Auf der Grundplatte befindet sich ein Kodierstift, der in die dazugehörige Kodier-
bohrung des Produkts passt. Die korrekte Montage ist dadurch sichergestellt.
Abb. 5: Produkt auf eine Grundplatte aufsetzen
8 Kodierbohrung
1. Das Produkt so drehen, dass der Kodierstift (38) und die Kodierbohrung (8)
sich auf derselben Seite befinden und ineinandergreifen können.
2. Das Produkt auf die Grundplatte setzen und dabei sicherstellen, dass sich der
Dichtungsrahmen nicht verschiebt.
Der Kodierstift (38) der Grundplatte greift nun in die Kodierbohrung (8).
Einige Grundplatten haben zwei Kodierstifte. Es befindet sich daher ei-
ne zweite Kodierbohrung auf derselben Seite. Eine Verwechslung ist
ausgeschlossen.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Deutsch
8
38
38 Kodierstift
6.6 Produkt an einer Grundplatte festschrauben
Abb. 6: Produkt an einer Grundplatte festschrauben | ED07
12 Gehäusedichtung
Abb. 7: Produkt an einer Grundplatte festschrauben | ED12
12 Gehäusedichtung
1. Vier Schrauben, für ED07: M5x90, für ED12: M6x70 in die vier Löcher einset-
zen und anziehen.
Anzugsmomente: siehe
g 6.1.2 Benötigtes Zubehör, Material und
2. Einwandfreien Sitz des Dichtungsrahmens und der Gehäusedichtung (12) prü-
fen, um die Schutzart IP65 zu gewährleisten. Der Dichtungsrahmen und die
Gehäusedichtung dürfen an der Seite nicht überstehen.
6.7 Versorgungsspannung, Sollwert und externen Sensor
anschließen
Für den Betrieb muss das Produkt mit Druckluft versorgt werden.
1. Vor dem Anschließen der Stecker sicherstellen, dass alle Dichtungen und Ver-
schlüsse vorhanden und nicht beschädigt sind.
2. 24-V-DC-Versorgungsspannung anschließen und das Produkt mit einem Soll-
wert über PROFINET ansteuern. Bei dem Anschluss für die Versorgungsspan-
nungen ist die max. zulässige Leitungslänge 30 m.
3. Zum Anschluss ein X7E1 und X7E2-geschirmtes-„EtherNet"-Kabel verwenden.
Der Schirm muss mit dem Gehäuse verbunden sein.
6.7.1 Adressschalter
Hinter der Serviceöffnung befinden sich 2 HEX-Schalter.
Adressschalter für PROFINET
Die beiden 16-Positionen-Schalter definieren die letzte Ziffer der IP-Adresse oder
die letzte Ziffer (NN) des Gerätenamens (EDXX-REG3-CATALOG-NN).
Der Wert der Hex-Schalter geht von 0 bis FF (255).
Das Low-Nibble (Halbbyte) wird mit dem rechten Schalter verändert.
12
12
Werkzeug.
