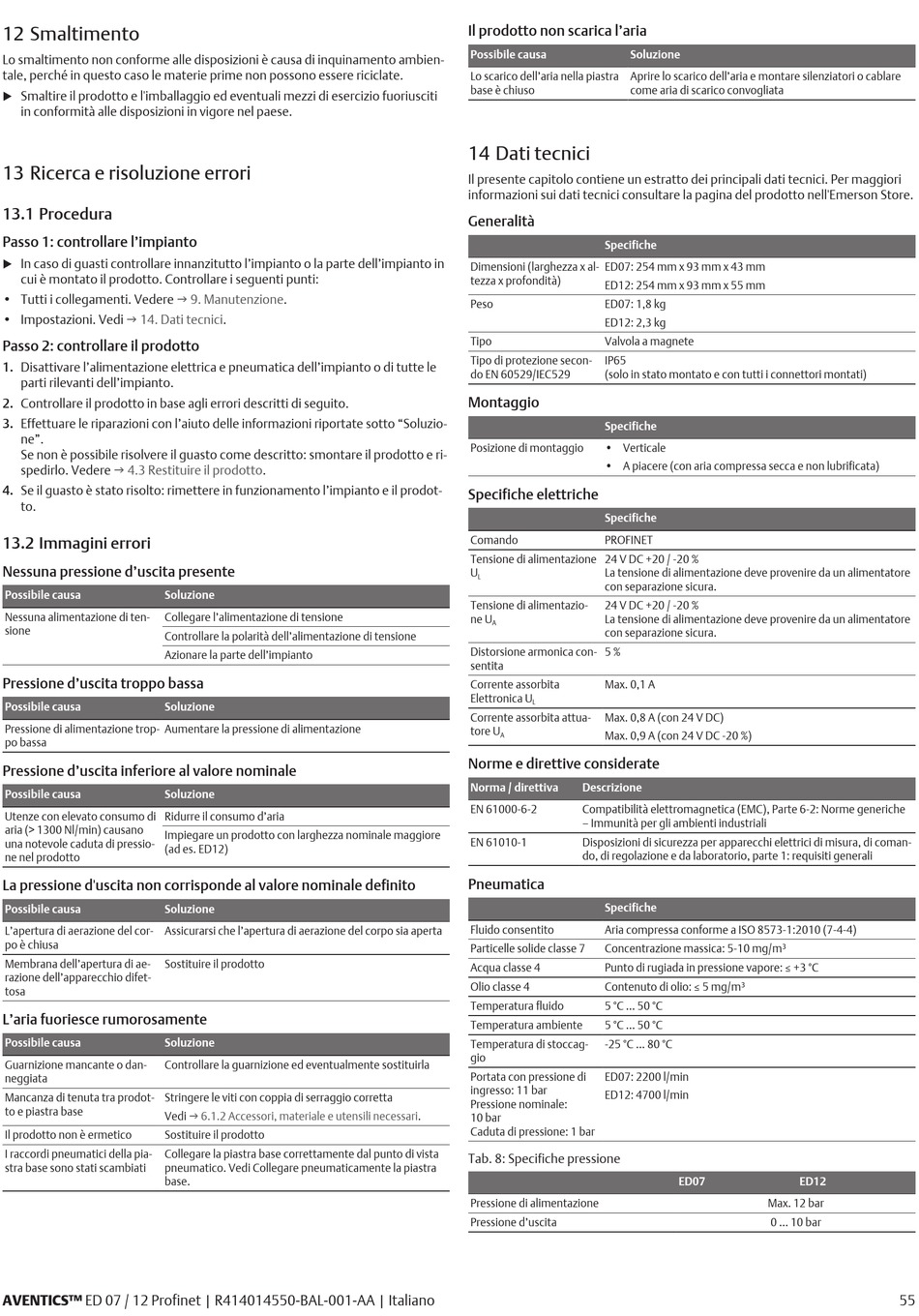

12 Smaltimento
Lo smaltimento non conforme alle disposizioni è causa di inquinamento ambien-
tale, perché in questo caso le materie prime non possono essere riciclate.
Smaltire il prodotto e l'imballaggio ed eventuali mezzi di esercizio fuoriusciti
u
in conformità alle disposizioni in vigore nel paese.
13 Ricerca e risoluzione errori
13.1 Procedura
Passo 1: controllare l'impianto
In caso di guasti controllare innanzitutto l'impianto o la parte dell'impianto in
u
cui è montato il prodotto. Controllare i seguenti punti:
• Tutti i collegamenti. Vedere g 9. Manutenzione.
• Impostazioni. Vedi
g 14. Dati
Passo 2: controllare il prodotto
1. Disattivare l'alimentazione elettrica e pneumatica dell'impianto o di tutte le
parti rilevanti dell'impianto.
2. Controllare il prodotto in base agli errori descritti di seguito.
3. Effettuare le riparazioni con l'aiuto delle informazioni riportate sotto "Soluzio-
ne".
Se non è possibile risolvere il guasto come descritto: smontare il prodotto e ri-
spedirlo. Vedere
g 4.3 Restituire il
4. Se il guasto è stato risolto: rimettere in funzionamento l'impianto e il prodot-
to.
13.2 Immagini errori
Nessuna pressione d'uscita presente
Possibile causa
Soluzione
Nessuna alimentazione di ten-
Collegare l'alimentazione di tensione
sione
Controllare la polarità dell'alimentazione di tensione
Azionare la parte dell'impianto
Pressione d'uscita troppo bassa
Possibile causa
Soluzione
Pressione di alimentazione trop-
Aumentare la pressione di alimentazione
po bassa
Pressione d'uscita inferiore al valore nominale
Possibile causa
Soluzione
Utenze con elevato consumo di
Ridurre il consumo d'aria
aria (> 1300 Nl/min) causano
Impiegare un prodotto con larghezza nominale maggiore
una notevole caduta di pressio-
(ad es. ED12)
ne nel prodotto
La pressione d'uscita non corrisponde al valore nominale definito
Possibile causa
Soluzione
L'apertura di aerazione del cor-
Assicurarsi che l'apertura di aerazione del corpo sia aperta
po è chiusa
Membrana dell'apertura di ae-
Sostituire il prodotto
razione dell'apparecchio difet-
tosa
L'aria fuoriesce rumorosamente
Possibile causa
Soluzione
Guarnizione mancante o dan-
Controllare la guarnizione ed eventualmente sostituirla
neggiata
Mancanza di tenuta tra prodot-
Stringere le viti con coppia di serraggio corretta
to e piastra base
Vedi
Il prodotto non è ermetico
Sostituire il prodotto
I raccordi pneumatici della pia-
Collegare la piastra base correttamente dal punto di vista
stra base sono stati scambiati
pneumatico. Vedi Collegare pneumaticamente la piastra
base.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Italiano
tecnici.
prodotto.
g 6.1.2 Accessori, materiale e utensili
Il prodotto non scarica l'aria
Possibile causa
Lo scarico dell'aria nella piastra
base è chiuso
14 Dati tecnici
Il presente capitolo contiene un estratto dei principali dati tecnici. Per maggiori
informazioni sui dati tecnici consultare la pagina del prodotto nell'Emerson Store.
Generalità
Dimensioni (larghezza x al-
tezza x profondità)
Peso
Tipo
Tipo di protezione secon-
do EN 60529/IEC529
Montaggio
Posizione di montaggio
Specifiche elettriche
Comando
Tensione di alimentazione
U
L
Tensione di alimentazio-
ne U
A
Distorsione armonica con-
sentita
Corrente assorbita
Elettronica U
L
Corrente assorbita attua-
tore U
A
Norme e direttive considerate
Norma / direttiva
EN 61000-6-2
EN 61010-1
Pneumatica
Fluido consentito
Particelle solide classe 7
Acqua classe 4
Olio classe 4
Temperatura fluido
Temperatura ambiente
Temperatura di stoccag-
gio
Portata con pressione di
ingresso: 11 bar
Pressione nominale:
necessari.
10 bar
Caduta di pressione: 1 bar
Tab. 8: Specifiche pressione
Pressione di alimentazione
Pressione d'uscita
Soluzione
Aprire lo scarico dell'aria e montare silenziatori o cablare
come aria di scarico convogliata
Specifiche
ED07: 254 mm x 93 mm x 43 mm
ED12: 254 mm x 93 mm x 55 mm
ED07: 1,8 kg
ED12: 2,3 kg
Valvola a magnete
IP65
(solo in stato montato e con tutti i connettori montati)
Specifiche
• Verticale
• A piacere (con aria compressa secca e non lubrificata)
Specifiche
PROFINET
24 V DC +20 / -20 %
La tensione di alimentazione deve provenire da un alimentatore
con separazione sicura.
24 V DC +20 / -20 %
La tensione di alimentazione deve provenire da un alimentatore
con separazione sicura.
5 %
Max. 0,1 A
Max. 0,8 A (con 24 V DC)
Max. 0,9 A (con 24 V DC -20 %)
Descrizione
Compatibilità elettromagnetica (EMC), Parte 6-2: Norme generiche
– Immunità per gli ambienti industriali
Disposizioni di sicurezza per apparecchi elettrici di misura, di coman-
do, di regolazione e da laboratorio, parte 1: requisiti generali
Specifiche
Aria compressa conforme a ISO 8573-1:2010 (7-4-4)
Concentrazione massica: 5-10 mg/m³
Punto di rugiada in pressione vapore: ≤ +3 °C
Contenuto di olio: ≤ 5 mg/m³
5 °C ... 50 °C
5 °C ... 50 °C
-25 °C ... 80 °C
ED07: 2200 l/min
ED12: 4700 l/min
ED07
ED12
Max. 12 bar
0 ... 10 bar
55
