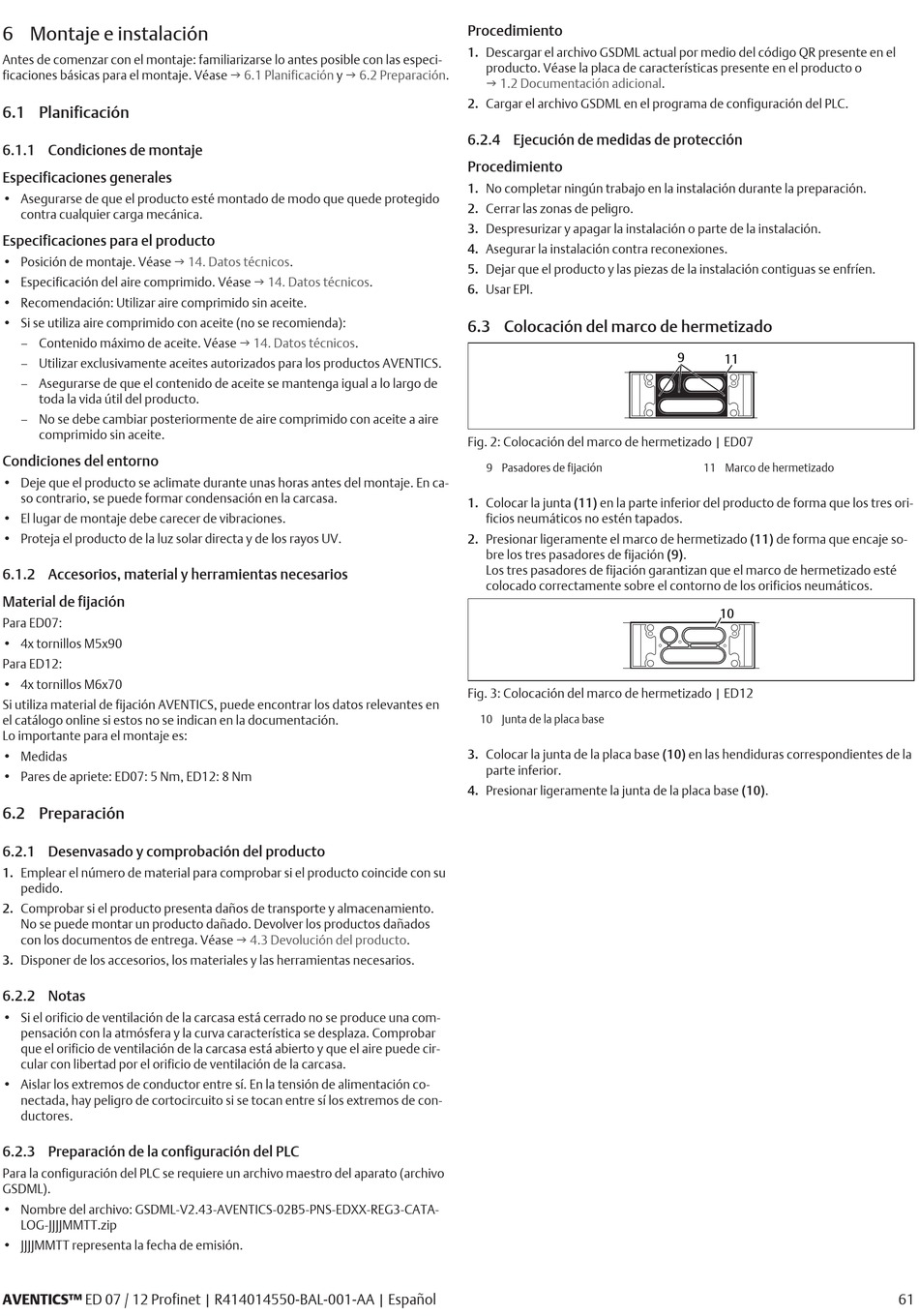

6 Montaje e instalación
Antes de comenzar con el montaje: familiarizarse lo antes posible con las especi-
ficaciones básicas para el montaje. Véase
6.1 Planificación
6.1.1 Condiciones de montaje
Especificaciones generales
• Asegurarse de que el producto esté montado de modo que quede protegido
contra cualquier carga mecánica.
Especificaciones para el producto
• Posición de montaje. Véase g 14. Datos
• Especificación del aire comprimido. Véase
• Recomendación: Utilizar aire comprimido sin aceite.
• Si se utiliza aire comprimido con aceite (no se recomienda):
– Contenido máximo de aceite. Véase
– Utilizar exclusivamente aceites autorizados para los productos AVENTICS.
– Asegurarse de que el contenido de aceite se mantenga igual a lo largo de
toda la vida útil del producto.
– No se debe cambiar posteriormente de aire comprimido con aceite a aire
comprimido sin aceite.
Condiciones del entorno
• Deje que el producto se aclimate durante unas horas antes del montaje. En ca-
so contrario, se puede formar condensación en la carcasa.
• El lugar de montaje debe carecer de vibraciones.
• Proteja el producto de la luz solar directa y de los rayos UV.
6.1.2 Accesorios, material y herramientas necesarios
Material de fijación
Para ED07:
• 4x tornillos M5x90
Para ED12:
• 4x tornillos M6x70
Si utiliza material de fijación AVENTICS, puede encontrar los datos relevantes en
el catálogo online si estos no se indican en la documentación.
Lo importante para el montaje es:
• Medidas
• Pares de apriete: ED07: 5 Nm, ED12: 8 Nm
6.2 Preparación
6.2.1 Desenvasado y comprobación del producto
1. Emplear el número de material para comprobar si el producto coincide con su
pedido.
2. Comprobar si el producto presenta daños de transporte y almacenamiento.
No se puede montar un producto dañado. Devolver los productos dañados
con los documentos de entrega. Véase
3. Disponer de los accesorios, los materiales y las herramientas necesarios.
6.2.2 Notas
• Si el orificio de ventilación de la carcasa está cerrado no se produce una com-
pensación con la atmósfera y la curva característica se desplaza. Comprobar
que el orificio de ventilación de la carcasa está abierto y que el aire puede cir-
cular con libertad por el orificio de ventilación de la carcasa.
• Aislar los extremos de conductor entre sí. En la tensión de alimentación co-
nectada, hay peligro de cortocircuito si se tocan entre sí los extremos de con-
ductores.
6.2.3 Preparación de la configuración del PLC
Para la configuración del PLC se requiere un archivo maestro del aparato (archivo
GSDML).
• Nombre del archivo: GSDML-V2.43-AVENTICS-02B5-PNS-EDXX-REG3-CATA-
LOG-JJJJMMTT.zip
• JJJJMMTT representa la fecha de emisión.
AVENTICS™ ED 07 / 12 Profinet | R414014550-BAL-001-AA | Español
g 6.1 Planificación y g 6.2 Preparación.
técnicos.
g 14. Datos técnicos.
g 14. Datos técnicos.
g 4.3 Devolución del producto.
Procedimiento
1. Descargar el archivo GSDML actual por medio del código QR presente en el
producto. Véase la placa de características presente en el producto o
g 1.2 Documentación adicional.
2. Cargar el archivo GSDML en el programa de configuración del PLC.
6.2.4 Ejecución de medidas de protección
Procedimiento
1. No completar ningún trabajo en la instalación durante la preparación.
2. Cerrar las zonas de peligro.
3. Despresurizar y apagar la instalación o parte de la instalación.
4. Asegurar la instalación contra reconexiones.
5. Dejar que el producto y las piezas de la instalación contiguas se enfríen.
6. Usar EPI.
6.3 Colocación del marco de hermetizado
Fig. 2: Colocación del marco de hermetizado | ED07
9 Pasadores de fijación
1. Colocar la junta (11) en la parte inferior del producto de forma que los tres ori-
ficios neumáticos no estén tapados.
2. Presionar ligeramente el marco de hermetizado (11) de forma que encaje so-
bre los tres pasadores de fijación (9).
Los tres pasadores de fijación garantizan que el marco de hermetizado esté
colocado correctamente sobre el contorno de los orificios neumáticos.
Fig. 3: Colocación del marco de hermetizado | ED12
10 Junta de la placa base
3. Colocar la junta de la placa base (10) en las hendiduras correspondientes de la
parte inferior.
4. Presionar ligeramente la junta de la placa base (10).
9
11
11 Marco de hermetizado
10
