5.5.9 AnIn 2 Offset [418]
Wie AnIn 1 Offset [413], Kap. 5.5.4, Seite 46.
418 AnIn 2 Offst
Stp
Voreinst.:
0%
Bereich:
-100% - +100%
5.5.10 AnIn 2 Verstärkung [419]
Wie AnIn 1 Verstärkung [414], Kap. 5.5.5, Seite 47.
419 AnIn 2 Verst
Stp
Voreinst.:
1.00
Bereich:
-4.00 - +4.00
5.5.11 AnIn 2 Bipolar [41A]
Wie AnIn 1 Bipolar [415], Kap. 5.5.6, Seite 47.
41A AnIn 2 Bipol
Stp
Voreinst.:
Aus
Auswahl:
Aus, Ein
5.5.12 Digitale Eingänge [420]
Untermenü mit Einstellungen der Digitaleingänge.
5.5.13 DigIn 1 [421]
Funktion von Digitaleingang 1. Insgesamt gibt es 4
Digitaleingänge. Werden mehrere Digitaleingänge auf
die gleiche Funktion eingestellt, wird diese Funktion
mit einer Oder-Verknüpfung der Eingänge aktiviert.
421 DigIn 1
Stp
Voreinst.:
Aus
Aus, Endschalter+, Endschalter-, Ext.
Fehler, Stopp, AnIn Wahl, Ref 1, Ref 2,
Auswahl:
Ref 4, Nothalten, Jog, Motorpoti HI,
Motorpoti LO, Strom aus
Aus
Eingang wird nicht verwendet.
Umrichter verzögert bis Stopp und ver-
Endschalter +
hindert Drehung in R-Richtung (im Uhr-
(Low-aktiv)
zeigersinn) wenn Signal Low ist!
Umrichter verzögert bis Stopp und ver-
Endschalter
hindert Drehung in L-Richtung (gegen
- (Low-aktiv)
Uhrzeigersinn) wenn Signal Low ist!
Eingang für externes Fehlersignal (Low-
Ext. Fehler
aktiv). Umrichter reagiert wie bei inter-
(Low-aktiv)
nem Fehler und läuft aus. "Externe
Fehler" wird angezeigt, siehe Kap. 6.
50
FUNKTIONSBESCHREIBUNG SETUP-MENÜ
Stopp
0%
AnIn Wahl
Ref 1
Ref 2
Ref 4
1.00
Nothalten
Jog
Motorpoti HI
Aus
Motorpoti LO
Strom aus
HINWEIS! Externer Fehler ist Low-aktiv. Wenn nichts am
Eingang angeschlossen ist, meldet der Umrichter sofort
"Externer Fehler".
Aus
Motor-
poti HI
Motor-
poti LO

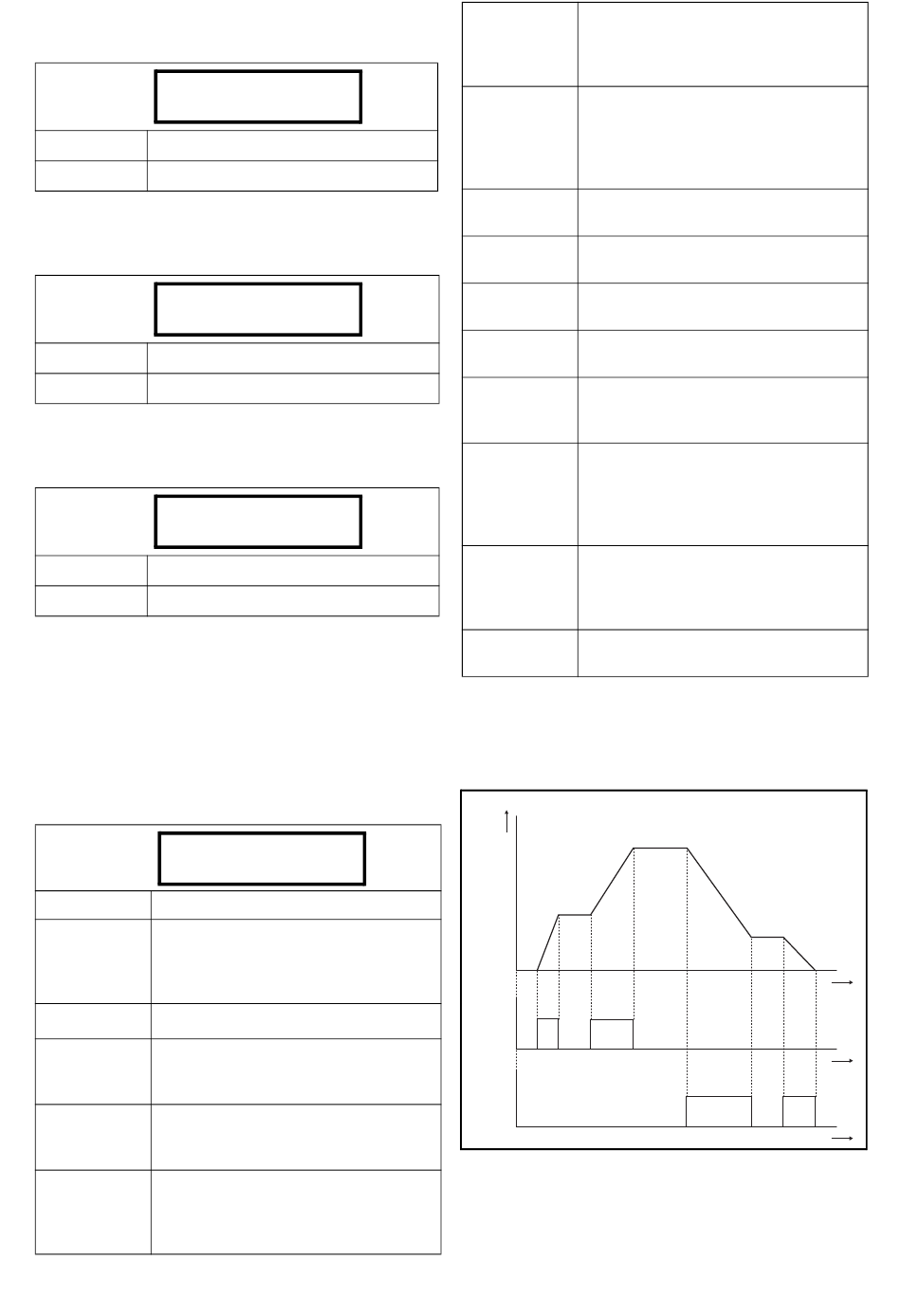

Abb. 54 Motor-Potentiometer-Funktion.
Stopp-Befehl gemäß im Fenster [316]
gewähltem Stopp-Modus, Kap. 5.4.7,
Seite 36. Siehe auch Kap. 4.2, Seite
23, mit detaillierten Informationen.
Wählt AnIn 2 oder AnIn 1, wenn diese
gleiche Funktion haben. VORORT/
FERN-Umschaltung, siehe Kap. 5.5.2,
Seite 46. Low: AnIn 1 aktiv, High: AnIn
2 aktiv.
Zur Auswahl von Festdrehzahlen,
siehe Kap 5.4.20 Seite 39.
Zur Auswahl von Festdrehzahlen,
siehe Kap 5.4.20 Seite 39.
Zur Auswahl von Festdrehzahlen,
siehe Kap 5.4.20 Seite 39.
Aktiviert Quick-Stop-Funktion,
siehe Kap 5.4.12 Seite 37
Aktiviert Jog-Funktion (Tippbetrieb).
Gibt Run-Befehl mit Jog-Drehzahl und -
Richtung, siehe Kap 5.4.25 Seite 41.
Vergrößert internen Sollwert gemäß
eingestellter Beschleunigungsrampe
(minimale Rampenzeit 16 s). Gleiche
Funktion wie "echtes" Motorpotentio-
meter, siehe Abb. 54.
Verringert internen Sollwert gemäß ein-
gestellter Verzögerungsrampe (mini-
male Rampenzeit 16 s), siehe
Motorpoti HI
Aktiv bei abgeschaltetem Netzan-
schluss.
n
(06-F19)
t
t
t
