2 .
I N S T A L L A T I O N U N D B E T R I E B V O N M O D E L L N U N D M O D E L L C
WARNUNG! Vor Öffnen des Umrichters diesen
immer von der Netzspannung trennen und
mindestens 5 Minuten warten, damit die
Zwischenkreiskondensatoren sich entladen
können.
2.1
Modell N
2.1.1 Allgemeines
Dieses Modell erhält Steuersignale und -befehle über
eine Fernbedienung. Auf dem Umrichter befindet sich
lediglich ein Statusdisplay mit 3 LED. Das Modell N
kann in Verbindung mit der Hand-Bedieneinheit
(Option HCP) eingesetzt werden. Siehe Abb. 2 and
Abb. 3.

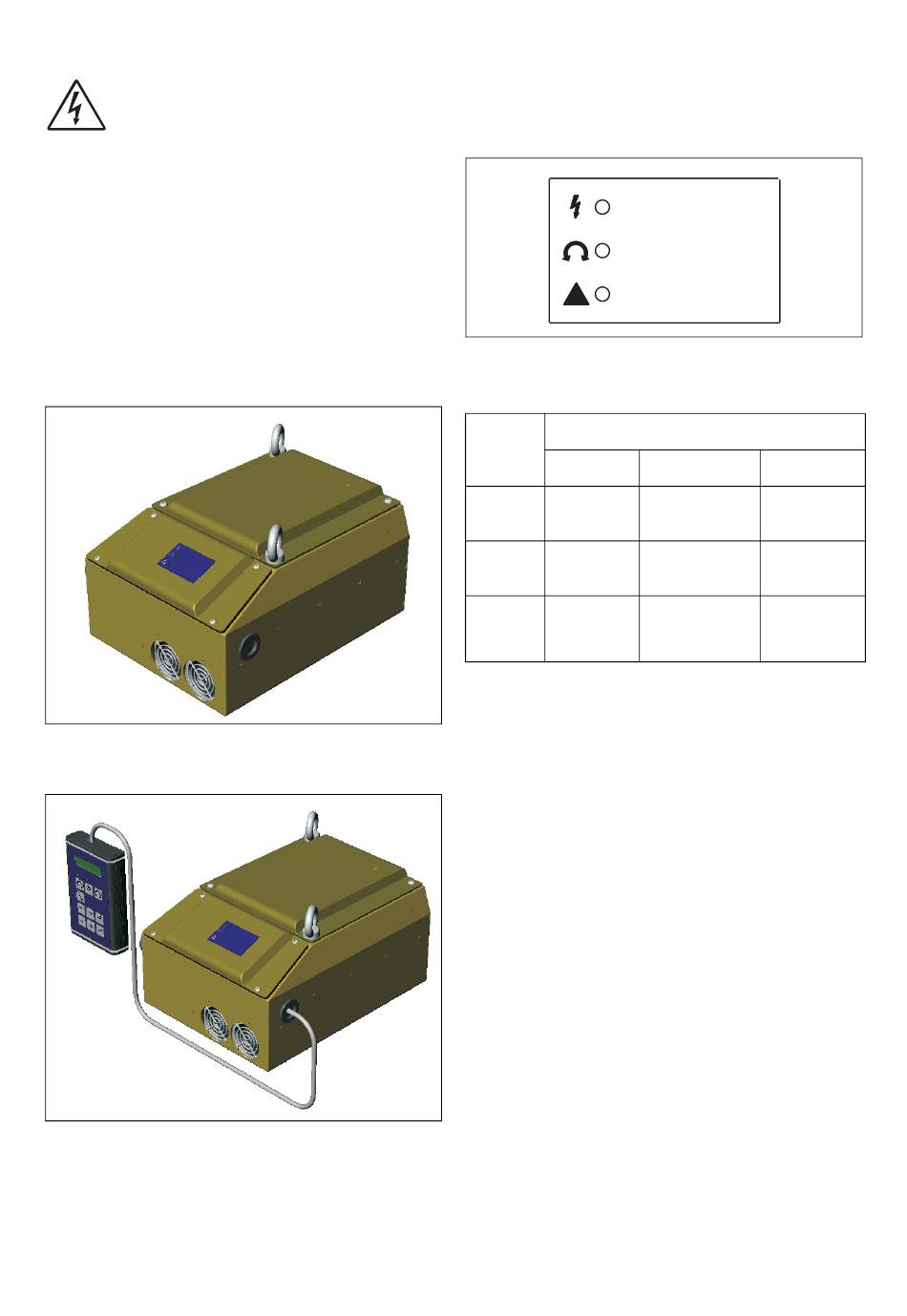

Abb. 2 Modell N
Abb. 3 Modell N mit Option HCP
12
INSTALLATION UND BETRIEB VON MODELL N UND MODELL C
2.1.2 Anzeige-LEDs
Auf der vorderen Abdeckung befindet sich ein Status-
display mit 3 LED. Siehe Abb. 4.
NETZ
RUN
FEHLER
Abb. 4 Anzeige-LEDs
Tabelle 2 Bedeutung der Anzeige-LED's.
LED
EIN
NETZ
Netzspan-
(grün)
nung ein
ALARM
Fehler/
(rot)
Alarm
RUN
Motor läuft
(grün)
Funktion
BLINKEN
AUS
Netzspan-
----------------
nung aus
Warnung/
Kein Alarm
Grenzwert
Motor be-
Motor
schleunigt od.
gestoppt
verzögert
