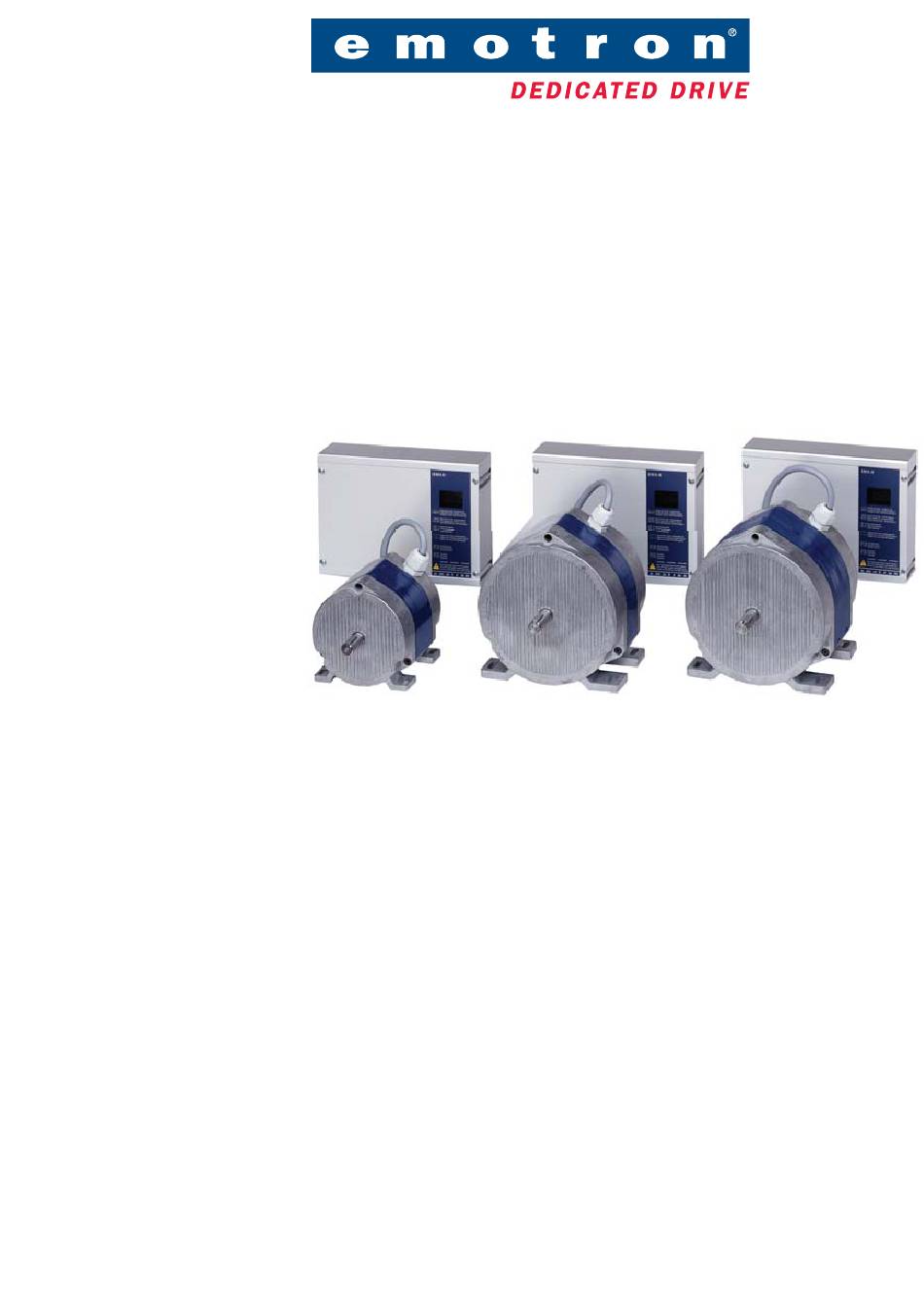

- Seite 1 ™ ANTRIEBSSYSTEM BETRIEBSANLEITUNG - Deutsch...
- Seite 2 Dokumentnummer: 01-3333-02 Ausgabe: r2 Ausgabedatum: 2006-02-15 © Copyright Emotron AB 2005 - 2006 Emotron AB behält sich das Recht vor, technische Daten sowie Abbildungen ohne Vorankündigung zu ändern. Der Inhalt dieses Dokuments darf nicht ohne Genehmigung von Emotron AB vervielfältigt werden.
-
Seite 3: Das Produkt Wird Durch Folgende Patente Geschützt
Das Produkt wird durch folgende Patente geschützt: Patent: US 4 868 478; EP 0 285 637; SE 8604308-0 US 5 315 224; EP 0 507 835; SE 9002217-9 US 6 628 100; SE 9902821-9 SE 0100814-3 Musterschutz: US 462 937; DE 400 05 393.4; SE 66 630... -
Seite 4: Sicherheitsvorschriften
Übereinstimmung mit den dafür gültigen Vorschriften gehand- habt bzw. wieder verwertet werden. • Der Motor besteht aus Kupfer, Kunststoff, Aluminium und Eisen. Diese Werkstoffe müssen in Übereinstimmung mit den dafür gültigen Vorschrif- ten gehandhabt bzw. wiederverwertet werden. Emotron AB 01-3333-02r2... - Seite 5 Emotron AB 01-3333-02r2...
-
Seite 6: Inhaltsverzeichnis
2.2.10 Kälterückgewinnung – Sommer/Winter-Schalter ......... 20 2.2.11 Analoges Ausgangssignal (nur E-Modell) ..........20 2.2.12 Niederohmiges Potentiometer, 100 Ohm bis 5 kOhm (nur E-Modell). 20 Wartung und Fehlersuche ............21 Wartung ....................21 Motormessung..................21 Fehlersuche ..................... 21 Emotron AB 01-3333-02r2... - Seite 7 Technische Daten ..............25 Betriebsfälle des Antriebssystems bei unterschiedlichen Steuersignalen Größen der Antriebssysteme und Riemenscheiben ......29 Zubehör und Dokumentation ..............30 Appendix ................... 31 Emotron AB 01-3333-02r2...
-
Seite 8: Beschreibung

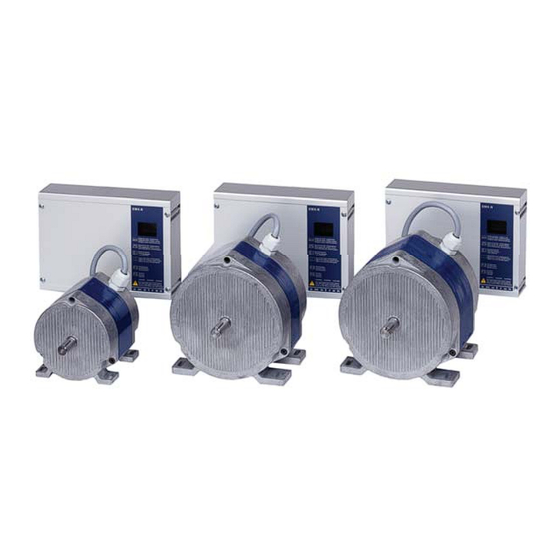

EMX-R gibt es in drei Größen für Rotordurchmesser bis zu 3,5 m: 15, 25 und 35 (für andere Rotorgrößen wenden Sie sich bitte an Ihren lokalen Vertriebs- partner oder direkt an Emotron AB). Die Steuereinheit ist in zwei Ausführungen erhältlich, S bzw. E. Das E-Modell umfasst eine zusätzliche Leiterplatte zur Erweiterung des Funktionsumfangs. -
Seite 9: Betriebsanzeige/Integrierte Funktionen
RotoSens misst die Belastung des Motors während der Beschleuni- gung. Sommerbetrieb/Kälterückgewinnung. Kein Rotationswächter - DIP 4 in AUS-Position, Klemmen 31 und 32 verbunden. Die Fehlerzustandsanzeige erfolgt mit dem Buchstaben F gefolgt von einer Ziffer, siehe auch das Kapitel Fehlersuche. Beschreibung Emotron AB 01-3333-02r2... -
Seite 10: Automatischer Intervallbetrieb/Haltemoment
1.3.2 Rotationswächter (DIP-Schalter 4) Es stehen zwei unterschiedliche Rotationswächter zur Auswahl. Der erste Wäch- ter trägt die Bezeichnung RotoSens‘. Hierbei handelt es sich um einen integrier- ten, elektronischen Rotationswächter. Der zweite Rotationswächter verwendet einen externen Rotationssensor. Emotron AB 01-3333-02r2 Beschreibung... - Seite 11 Für Betrieb sowohl ohne externen als auch ohne integrierten elektronischen Rotationssensor RotoSens muss der DIP-Schalter 4 ebenfalls in die Position “OFF” gestellt werden. Dann muss aber eine Brücke zwischen den Anschlüssen 31 und 32 installiert werden. Beschreibung Emotron AB 01-3333-02r2...
-
Seite 12: Schutz Des Steuergerätes
System Motorschutz/ Manuell, Span- Manuell, Span- Überlast Ja, Direkte nungsversorgung nungsversorgung Auslösung ab- und wieder ab- und wieder Kurzschluss einschalten einschalten 1) RotoSens - manuell, Spannungsversorgung aus- und wieder einschalten. Rotationswächter mit Sensor - automatisch. Emotron AB 01-3333-02r2 Beschreibung... - Seite 13 Beschreibung Emotron AB 01-3333-02r2...
-
Seite 14: Installation
Damit lassen sich Probleme mit unrunden Rotoren vermeiden. Zwischen Motor und Motorkonsole sollte eine Dämpfung angebracht werden, damit sich eventuelle Schwingungen vom Motor nicht auf Motorkonsole und Rotorge- häuse übertragen. Steuergerät Motor 10-F08 Fig. 1 Rotor und Antriebssystem Emotron AB 01-3333-02r2 Installation... -
Seite 15: Geber Für Rotationswächter
RotoSens verwendet wird. In diesem Fall werden der integrierte elektroni- sche Rotationssensor und der DIP-Schalter 4 verwendet. Zur Anzeige der Rotorgeschwindigkeit muss ein externer Sensor verwendet werden (gilt für Modell E). Magnet Rotor des Wärmetauschers Wärmetauschers 5-8 mm Fig. 2 Montage des Rotationsgebers Installation Emotron AB 01-3333-02r2... -
Seite 16: Anschluss
Reihe mit dem Steuersignal das Signal zur Steuersignalklemme 33 wegschal- ten. Man vermeidet damit einen Netzfehleralarm. Dieselbe Funktion erzielt man ebenfalls, wenn man das Steuersignal auf seinen niedrigsten Wert herunter- steuert. Bei niedrigem oder nicht vorliegendem Steuersignal wechselt das Antriebssystem in den Intervallbetrieb. Emotron AB 01-3333-02r2 Installation... -
Seite 17: Emv-Empfehlungen
Priorität als der Sommer/Winter-Schalter (nur bei Modell E) und das Steuersignal. Die Prioritätsschaltung kann z. B. bei der Reinigung des Rotors, beim Abtauen mit Hilfe eines externen Differenzpressostaten oder zur manuellen Steuerung der Drehzahl verwendet werden. Installation Emotron AB 01-3333-02r2... -
Seite 18: Manueller Betrieb Mit 10 Kohm-Potentiometer
Signalen, ein Sanftanlauf des Motors bis zur maximalen Drehzahl. In Stel- lung „OFF“, d. h. nach unten, ist der Test-Schalter nicht aktiv. Der Testschalter kann ebenfalls verwendet werden, um den Motor mit max. Drehzahl zu betreiben, wenn z. B. kein externes Steuersignal verfügbar ist. Emotron AB 01-3333-02r2 Installation... - Seite 19 1 2 3 4 5 6 7 8 58 sowie Über- brükkung J1 32 33 34 35 36 37 10-F05 Fig. 4 Anordnung der Anschlussklemmen u.a. Bezeichnung Klemmenleiste, Netzanschluss Klemmenleiste, Motor Prioritätspotentiometer Klemmenleiste, Steuerung DIP-Schalter Testschalter Klemmenleiste, Alarmmeldungen Betriebsanzeige S-Modell, zwei Leuchtdioden Installation Emotron AB 01-3333-02r2...
-
Seite 20: Wahl Der Max. Drehzahl
Die maximale Drehzahl kann auf 80 % (200 U/min) oder 60 % (150 U/min) begrenzt werden. Diese Funktion ist vor allem für Rotoren mit einem Durch- messer unter 1,3 m gedacht und/oder bei Anwendung grösserer Riemenschei- ben. Emotron AB 01-3333-02r2 Installation... -
Seite 21: Einstellung Der Dip-Schalter
0-10 V Keilriemen 10 kOhm 2-10V Andere Riemen 0-20V Drehrichtung Im Uhrzeigersinn 4-20mA Gegen den Uhr- zeigersinn 0-20mA Rotationswächter Max. Drehzahl Mit Rotations- geber 100% RotoSens ACHTUNG! DIP-Schalter dürfen nur nach Abschalten der Netzspan- nung betätigt werden! Installation Emotron AB 01-3333-02r2... -
Seite 22: Drehzahlregelung
„ON“ befinden. Wenn dieser Regler keinen gleichmäßigen Betrieb ermöglicht, kann bei max. Drehzahl (100 %) ein noch schnellerer Regler gewählt werden. Dazu DIP- Schalter 5 und 7 in Stellung „ON“ sowie DIP-Schalter 8 in Stellung „OFF“ bringen. Emotron AB 01-3333-02r2 Installation... -
Seite 23: Parallelschaltung
Beim E-Modell kann auch das analoge Ausgangssignal zur Ansteuerung anderer Antriebssysteme benutzt werden. Dazu werden Klemme 54 (-) bzw. 55 (+) mit Klemme 34 (-) bzw. 33 (+) des anderen Antriebssystems verbunden. Die DIP-Schalter gemäß “Einstellung der DIP-Schalter“ an allen Steuergeräten einstellen. Installation Emotron AB 01-3333-02r2... -
Seite 24: 2.2.10 Kälterückgewinnung - Sommer/Winter-Schalter
2.2.12 Niederohmiges Potentiometer, 100 Ohm bis 5 kOhm (nur E-Modell) Bei Steuerung per Potentiometer mit einem Gesamtwiderstand zwischen 100 Ohm und 5 kOhm werden 3 Kabel an die Klemmen 56–58 angeschlos- sen. Die DIP-Schalter 1–3 werden wie bei Steuersignal 0–10 V eingestellt. Emotron AB 01-3333-02r2 Installation... - Seite 25 Installation Emotron AB 01-3333-02r2...
-
Seite 26: Wartung Und Fehlersuche
Falls der Motor die maximale Drehzahl nicht erreicht oder dem Steuersignal nicht folgt, sind die DIP-Schalter 1-3 sowie 7 und 8 zu kontrollieren. Falls sich der Wärmetauscherrotor in die falsche Richtung dreht, ist DIP-Schalter 6 umzustellen. Emotron AB 01-3333-02r2 Wartung und Fehlersuche... -
Seite 27: Alarmmeldung
10 Minuten läuft das System auto- leuchtet und Voralarm, matisch wieder an. Wenn der Überlast- grüne LED Überlast/ schutz dreimal innerhalb von 120 blinkt Motorschutz Minuten auslöst, wird das Antriebssystem schnell abgeschaltet, siehe weitere Hinweise zur Überlast (F5). Wartung und Fehlersuche Emotron AB 01-3333-02r2... - Seite 28 Motor ange- schlossen ist. Kurzschluss Bleibt der Fehler bestehen, eine Motor- im Motor messung durchführen. Motor austau- Rote LED schen, falls defekt. Ist der Motor in blinkt lang- Unterbre- Ordnung, Steuergerät tauschen. chung im Motor Emotron AB 01-3333-02r2 Wartung und Fehlersuche...
- Seite 29 Wartung und Fehlersuche Emotron AB 01-3333-02r2...
-
Seite 30: Technische Daten
Anschlüsse 1 x M12 und 4 x M16 Umgebungstemp. -30 - +40º C Elektronisches Tachometer, kein Tachometer- Tachometer kabel erforderlich EMV, Emissionen EN 50081-1 EMV, Störsicherheit EN 50082-2 1) Konstantes Drehmoment über den gesamten Drehzahlbereich. Emotron AB 01-3333-02r2 Technische Daten... -
Seite 31: Betriebsfälle Des Antriebssystems Bei Unterschiedlichen Steuersignalen
4-20 mA 6 mA 19,4 mA 0-20 mA 3 mA 19,4 mA Tabelle 6 Modellbezeichnungen - Motoren Artikelnummer Bezeichnung Kommentar 01-2160-00 EMX-R-15M Kabel 2,0 m 01-2162-00 EMX-R-25M Kabel 2,5 m 01-2163-00 EMX-R-35M Kabel 2,5 m Technische Daten Emotron AB 01-3333-02r2... - Seite 32 10-F06 Abb. 6 Abmessungen - Motor Tabelle 7 Abmessungen - Motor (mm) EMX-R EMX-R 14j6 14j6 14j6 Emotron AB 01-3333-02r2 Technische Daten...
- Seite 33 Tabelle 8 Modellbezeichnungen - Steuergeräte Artikelnummer Bezeichnung 01-2170-11 EMX-R-15S 01-2171-11 EMX-R-15E 01-2174-11 EMX-R-25S 01-2175-11 EMX-R-25E 01-2176-11 EMX-R-35S 01-2177-11 EMX-R-35E 10-F07 Abb. 7 Abmessungen - Steuergerät (mm) Technische Daten Emotron AB 01-3333-02r2...
-
Seite 34: Größen Der Antriebssysteme Und Riemenscheiben
Auch zu eng am Rotor anliegende Rotordichtungen können dazu führen, dass ein größer dimensioniertes Sys- tem benötigt wird. Rotoren, die umfangreiche Wasserdampfmengen absor- bieren können (z. B. Trocknerrotoren in Sorptionskühlungssystemen), erfordern größere Antriebssysteme, siehe separate Dokumentation. Emotron AB 01-3333-02r2 Technische Daten... -
Seite 35: Zubehör Und Dokumentation
Montagesatz, 2xM6 für Motor 15-35 01-2183-00 01-2182-00 Abb. 8 Montagesätze mit Schwingungsdämpfung für den Motor Tabelle 11 Betriebsanleitungen Artikelnummer Bezeichnung 01-3333-00 Schwedisch 01-3333-01 Englisch 01-3333-02 Deutsch 01-3333-03 Niederländisch 01-3333-05 Dänisch 01-3333-06 Norwegisch 01-3333-07 Finnisch 01-3333-08 Französisch Technische Daten Emotron AB 01-3333-02r2... -
Seite 36: Appendix
MAINS MOTOR 36-37 Kylåtervinning, Heat recovery on ALARM RELAY NETZ MOTOR cooling, Kälterückgewinnung ALARM RELAIS 42-43 Slutande vid larm PRIORITETSPOT. TEST AV Closed on alarm PRIORITY POT. TEST OFF Geschlossen bei Alarm PRIORITÄT POT. TEST AUS Emotron AB 01-3333-02r2 Appendix... - Seite 37 Appendix Emotron AB 01-3333-02r2...
- Seite 38 Modelle S Modelle E EMX-R EMX-R GRÖN GREEN GRÜN Integrerad elektr. rotationsvakt Långsamt blinkande - Renblåsningsdrift Integrated electr. rotation monitor Integrierter elektr. Rotationswächter Snabbt blinkande - Drift Lyser i 2 s - Magneten passerar rotationsgivaren Rotorvarvtal; Ext. rotationsgivare Rotor speed; Ext. rotation sensor Slowly flashing - Cleaning operation Rotordrehzahl;...
- Seite 39 Emotron AB, Mörsaregatan 12, SE-250 24 Helsingborg, Schweden Telefon: +46 42 16 99 00, Fax: +46 42 16 99 49 E-Mail: info@emotron.se Internet: www.emotron.com...
