5.4.7 Stop-Modus [316]
Gibt an, wie der Motor bei Stop-Befehl anhält.
316 Stop Mode
Stp A:
Voreinst.:
Bremsen
Auswahl:
Bremsen, Abbruch
Motor verzögert gemäß eingestellter
Bremsen
Verzögerungsrampe bis 0 min
Abbruch
Motor läuft frei aus bis 0 U/min.
5.4.8 Bremse Lösen [317]
Kompensiert die Zeit, die das Lösen einer mechani-
schen Bremse dauert, siehe Abb. 44.
317 tbh-Zeit
Stp A:
Voreinst.:
0,00 s
Bereich:
0,00 - 3,00 s
HINWEIS! Obwohl vorgesehen zum Ansteuern einer
mechanischen Bremse über Digitalausgang oder Relais
(eingestellt auf Bremse, siehe Kap. 5.5.29, Seite 53), kann
diese Funktion auch ohne mechanische Bremse zum Halten
einer Last auf einer festen Position eingesetzt werden.
n
Start-Drehzahl
Sollwert [32I]
Ein
Mechanische
Bremse
Aus
Bremsrelais
Ein
Ausgang
Aus

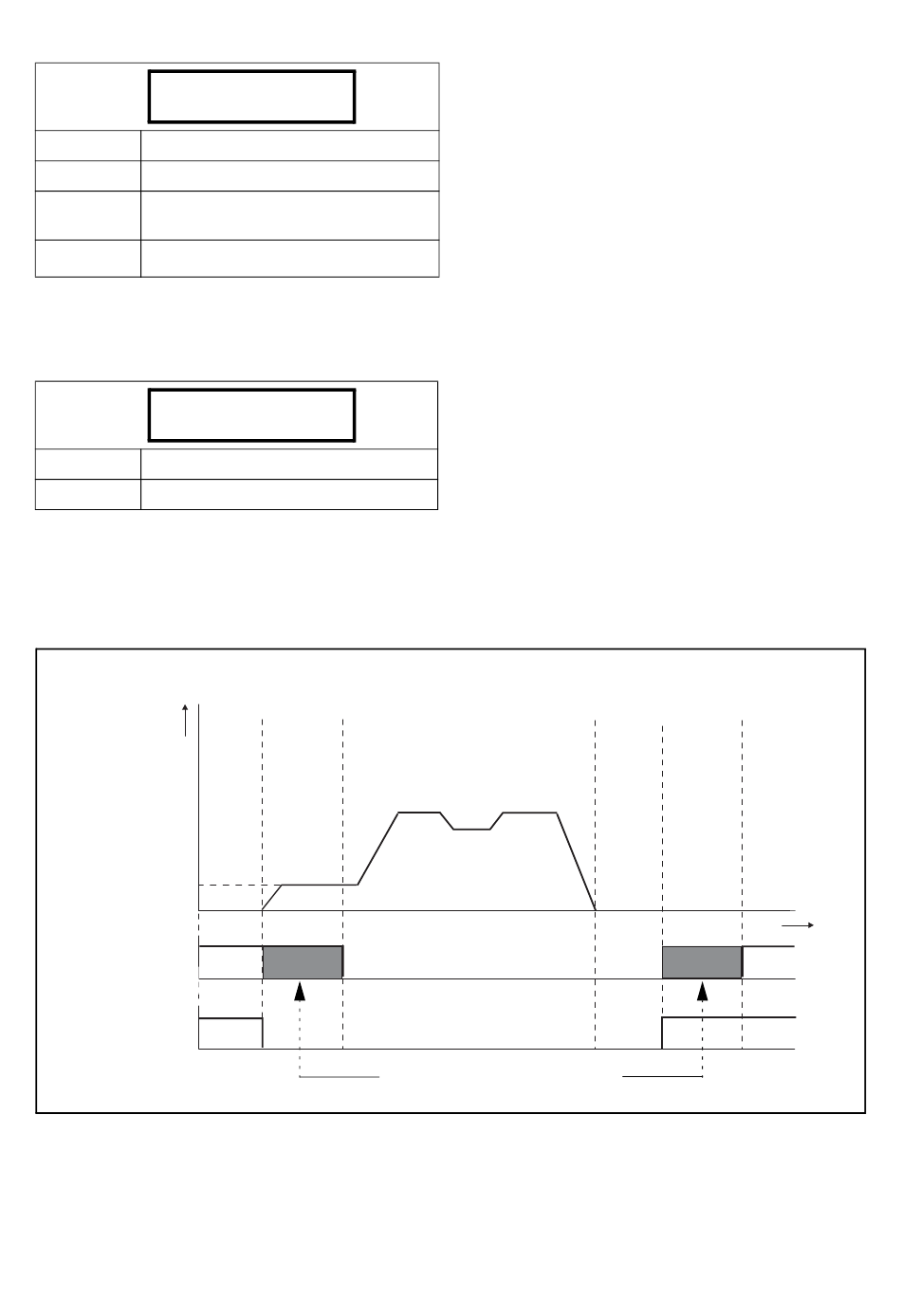

Abb. 39 Brake Output functions.
36
FUNKTIONSBESCHREIBUNG SETUP-MENÜ
*
Bremsen
-1
.
0.00s
Bremse lösen
[317]
Bremse muß in dieses Zeit
lösen bzw. schliessen
Abb. 43 zeigt die Beziehung zwischen den Funktionen
bei der Bremsenansteuerung:
- tbh-Zeit [317]
- tbf-Zeit [318]
- tba-Zeit [319]
- Start-Drehzahl [32I]
Die richtige Zeiteinstellung ist abhängig von der maxi-
malen Last und den Eigenschaften der mechanischen
Bremse. Während der Zeit zum Lösen der Bremse
kann ein zusätzliches Haltemoment mittels eines Soll-
werts für die Start-Drehzahl ([32I], siehe 5.4.26, Seite
42) vorgegeben werden.
Bremse
warten
[319]
Bremse
schließt
[318]
t
(06-F16)
