5.4.38 PID-Regler I-Zeit [347]
Integrationszeit des I-Anteils des PID-Reglers, siehe
Kap. 5.4.36, Seite 43.
347 PID I-Anteil
Stp A:
Voreinst.:
1,00 s
Auswahl:
0,01 - 300 s
HINWEIS! Fenster nicht sichtbar bei PID-Regler [345]= Aus.
5.4.39 PID-Regler D-Zeit [348]
D-Anteil des PID-Reglers, siehe Kap. 5.4.36, Seite 43.
348 PID D-Anteil
Stp A:
Voreinst.:
0,00 s
Auswahl:
0,00 - 30 s
HINWEIS! Fenster nicht sichtbar bei PID-Regler [345]= Aus.
5.4.40 Grenzwerte/Schutzfunktionen [350]
Untermenü mit allen Einstellungen der Schutzfunktio-
nen und Grenzwerte für Umrichter und Motor.
5.4.41 Überbrückung Unterspannung [351]
Bei einem Spannungseinbruch reduziert der Umrich-
ter automatisch die Drehzahl, bis die Spannung wieder
ansteigt. Mit der Energie von Motor und Last wird die
Zwischenkreisspannung so lange über dem Unterspan-
nungs-Grenzwert gehalten, wie es möglich ist oder bis
der Motor steht. Dies ist natürlich abhängig vom Träg-
heitsmoment von Motor und Last sowie der aktuellen
Motorbelastung während des Spannungseinbruchs,
siehe Abb. 47.
351 Netzunterbr
Stp A:
Voreinst.:
Aus
Auswahl:
Aus, Ein
Normaler Betrieb mit Unterspannungs-
Aus
Alarm bei Spannungseinbruch.
Bei Spannungseinbruch wird die Dreh-
Ein
zahl verringert, bis die Spannung steigt.
44
FUNKTIONSBESCHREIBUNG SETUP-MENÜ
*
1.00s
*
0.00s
*
Aus
Zwischenkreisspannung
Grenzwert
Überbrückung
Grenzwert
Unter-
spannung
Drehz.
(06-F60new)

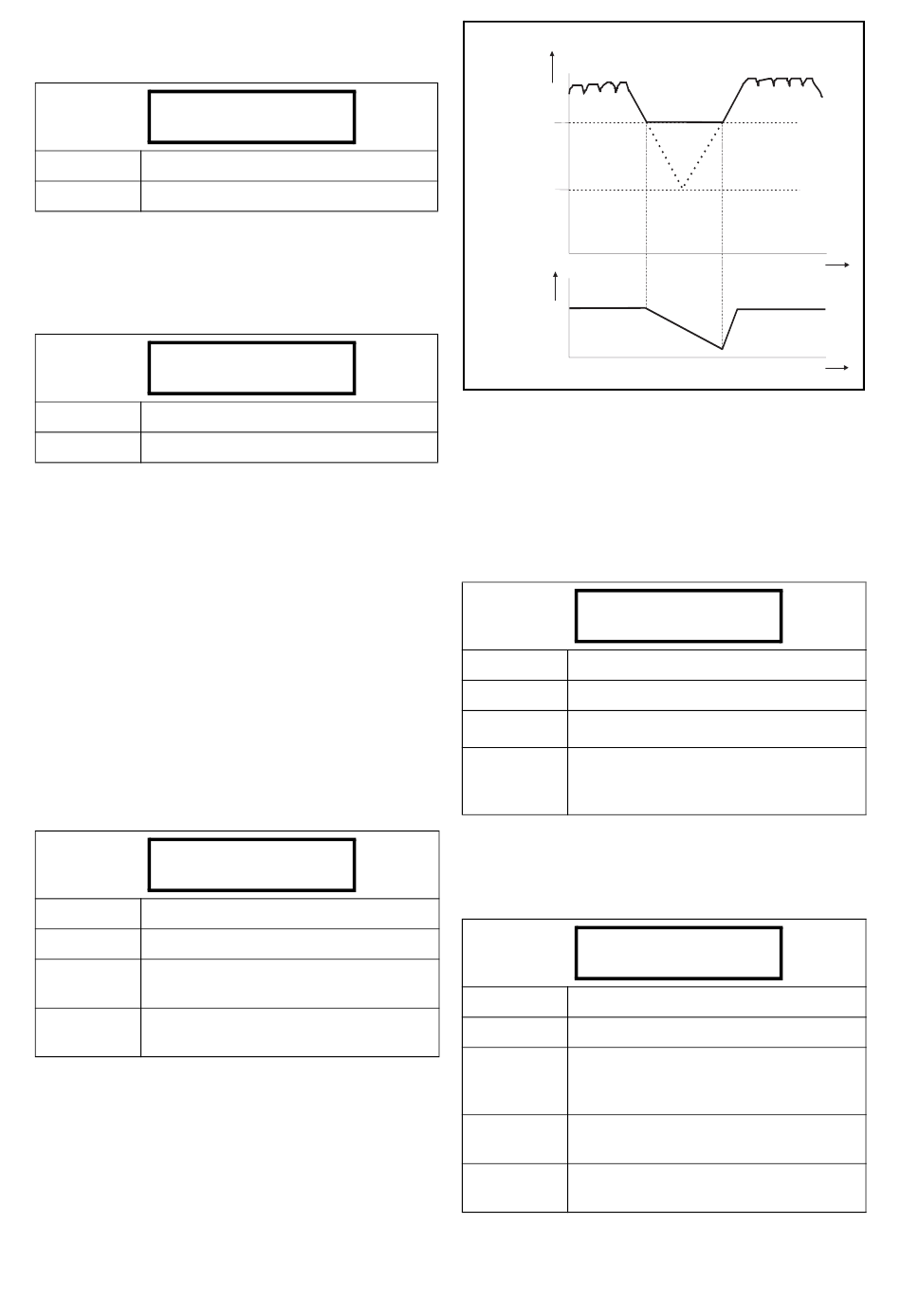

Abb. 47 Überbrückung eines Spannungseinbruchs.
HINWEIS! Während der Spannungsausfall-Überbrückung blinkt
die LED Fehler/Begrenzt (Fehler/Grenzwerte).
5.4.42 Läufer blockiert [352]
Erkennung eines blockierten Läufers (Drehzahl 0 und
Drehmomentgrenzwert länger als 5 s überschritten).
352 Rotor block
Stp A:
Voreinst.:
Aus
Auswahl:
Aus, Ein
Aus
Keine Erkennung
Fehlermeldung "ROTOR BLOCK", wenn
Ein
blockierter Läufer erkannt wird, siehe
Kap. 6, Seite 67.
5.4.43 Motor abgeklemmt [353]
Erkennt, wenn der Motor abgeklemmt ist oder eine
der Motor-Phasen verloren geht (1, 2 oder 3 Phasen).
353 Motor abgekl
Stp A:
Voreinst.:
Weiter
Auswahl:
Weiter, Fehler, Aus
Betrieb wird wieder aufgenommen,
Weiter
sobald Motor wieder angeschlossen ist
(Fangen).
Fehlermeldung "Motor abgekl" bei abge-
Fehler
klemmtem Motor.
Funktion abgeschaltet für Betrieb ohne
Aus
oder mit sehr kleinem Motor.
t
t
*
Aus
*
Weiter
