Sicherheit
2.1.4 Vor Aufnahme von Reparaturarbeiten
1. Den Frequenzumrichter vom Netz trennen
2. DC-Zwischenkreisklemmen 88 und 89 von
Zwischenkreiskopplungsanwendungen trennen
3. Auf das Entladen des Zwischenkreises warten (zur
Wartezeit siehe das Warnschild)
4. Motorkabel entfernen
2.1.5 Unerwarteten Anlauf vermeiden
Während der Frequenzumrichter an das Netz
angeschlossen ist, kann der Motor über digitale Befehle,
Busbefehle, Sollwerte oder über die LCP Bedieneinheit
gestartet/gestoppt werden:
•
Ist ein unerwarteter Anlauf des Motors gemäß
den Bestimmungen zur Personensicherheit
unzulässig, trennen Sie den Frequenzumrichter
vom Netz.
•
Um einen unerwarteten Anlauf zu vermeiden,
betätigen Sie vor dem Ändern von Parametern
immer die Taste [OFF].
•
Ist der Motor abgeschaltet, so kann er von selbst
wieder anlaufen, sofern die Elektronik des
Frequenzumrichters defekt ist, oder falls eine
kurzfristige Überlastung oder ein Fehler in der
Versorgungsspannung bzw. am Motoranschluss
beseitigt wurde. Der Frequenzumrichter bietet
mit der Funktion Sicherer Stopp Schutz gegen
unerwarteten Anlauf, wenn Klemme 37 für
sicheren Stopp deaktiviert oder getrennt ist.
2.1.6 Sicherer Stopp
Der Frequenzumrichter ist für Installationen mit der Sicher-
heitsfunktion „Sichere Abschaltung Motormoment"
definiert durch Entwurf IEC 61800-5-2) oder Stoppkategorie
0 (wie definiert in EN 60204-1) geeignet.
Er ist für die Anforderungen der Sicherheitskategorie 3 in
EN 954-1 ausgelegt und als dafür geeignet zugelassen.
Diese Funktion wird als „Sicherer Stopp" bezeichnet. Vor
der Integration und Benutzung der Funktion "Sicherer
Stopp" in einer Anlage, muss eine gründliche Risikoanalyse
der Anlage erfolgen, um zu ermitteln, ob die Funktion
"Sicherer Stopp" und die Sicherheitskategorie angemessen
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
(wie
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss
und ausreichend sind. Zur Installation und zum Gebrauch
der Funktion "Sicherer Stopp" gemäß den Anforderungen
von Sicherheitskategorie 3 in EN 954-1 müssen die dazu
gehörigen Informationen und Anweisungen des F 300
Projektierungshandbuchs MG.33.BX.YY befolgt werden! Die
Informationen und Anweisungen des Produkthandbuchs
reichen zum richtigen und sicheren Gebrauch der Funktion
„Sicherer Stopp" nicht aus!
2.1.7 Sicheren Stopp installieren
Die Installation der Stoppkategorie 0 (EN 60204) gemäß
Sicherheitskategorie 3 (EN 954-1) ist folgendermaßen
auszuführen:
1. Entfernen Sie die Kabelbrücke zwischen Klemme
37 und 24 V DC. Alleiniges Durchschneiden oder
Unterbrechen des Kabels reicht nicht aus. Es muss
vollständig entfernt werden, um Fehlkontak-
tierung zu vermeiden. Siehe Kabelbrücke unter
Abbildung 2.1.
2. Schließen Sie Klemme 37 mit einem gegen
Kurzschluss geschützten Kabel über einen Sicher-
heitsbaustein gemäß EN 954-1 Kategorie 3 an die
24-V-DC-Versorgung an. Sind die Sicherheitsvor-
richtung und der Frequenzumrichter im selben
Schaltschrank untergebracht, darf auch ein
normales Kabel benutzt werden.

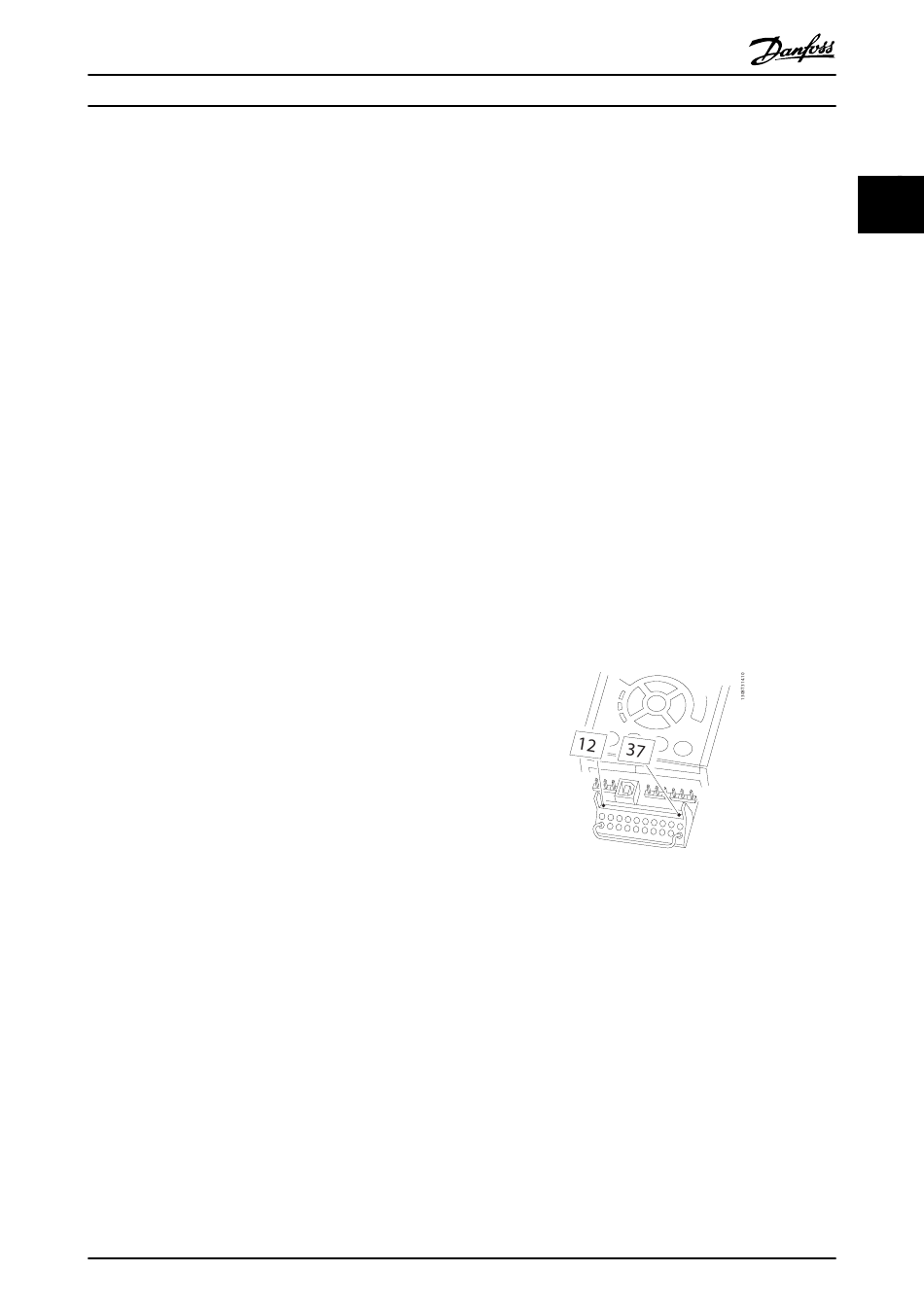

Abbildung 2.1 Kabelbrücke (Jumper) zwischen Klemme 37 und
24 VDC
Abbildung 2.2 zeigt eine Anwendung mit Stoppkategorie 0
(EN 60204-1) gemäß Sicherheitskategorie 3 nach EN 954-1.
Klemme 37 wird über einen Sicherheitsbaustein geschaltet,
der redundant den Türkontaktschalter auswertet. Der
zusätzlich abgebildete Freilaufkontakt ist nicht sicherheits-
bezogen und erfüllt nicht Kategorie 3 nach EN 954-1.
