Elektrische Installation
Abschirmen der Kabel:
Vermeiden Sie Installationen mit verdrillten Abschirmung-
senden. Diese beeinträchtigen den Abschirmungseffekt bei
höheren Frequenzen. Ist eine Unterbrechung der
Abschirmung, etwa zur Montage eines Motorschützes oder
Motorrelais, erforderlich, so muss die Abschirmung
anschließend mit möglichst niedriger HF-Impedanz weiter-
geführt werden.
4 4
Schließen Sie den Motorkabelschirm am Schirmblech des
Frequenzumrichters und am Metallgehäuse des Motors an
(z. B. EMV-Verschraubungen).
Stellen Sie die Abschirmungsanschlüsse mit einer
möglichst großen Kontaktfläche (Kabelschelle) her. Dies
Anschlussnr.
1) Schutzleiteranschluss
Bei Motoren ohne Phasentrennpapier oder eine andere
geeignete Isolierungsverstärkung für den Betrieb mit
Spannungsversorgung (z. B. Frequenzumrichter), verbinden
Sie einen Sinusfilter mit dem Ausgang des Frequenzum-
richters.
28
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
96 97 98
U V W
U1 V1 W1
W2 U2 V2
U1 V1 W1
MG.16.B1.03 - VLT
kann unter Verwendung des im Lieferumfang des Frequen-
zumrichters enthaltenen Zubehörs erfolgen.
Kabellänge und -querschnitt:
Der Frequenzumrichter ist mit einer bestimmten
Kabellänge auf EMV getestet worden. Das Motorkabel
muss möglichst kurz sein, um Geräuschniveau und Ableit-
ströme auf ein Minimum zu beschränken.
Taktfrequenz:
Wenn der Frequenzumrichter zusammen mit einem
Sinusfilter verwendet wird, um z. B. die Störgeräusche des
Motors zu reduzieren, muss die Taktfrequenz in
14-01 Taktfrequenz entsprechend der Angabe zu dem
verwendeten Sinusfilter eingestellt werden.
99

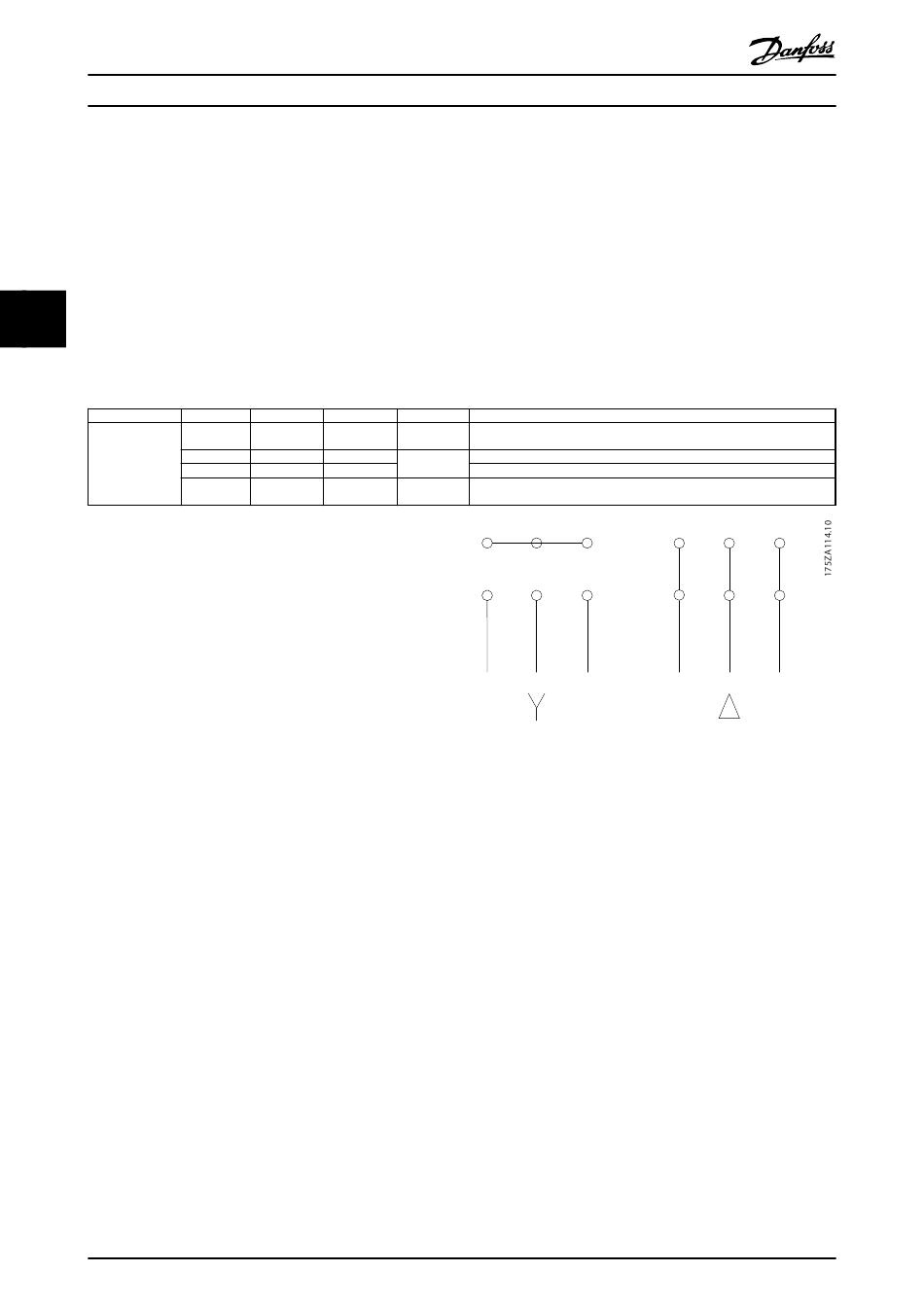

PE 1) Motorspannung 0-100 % der Netzspannung.
3 Drähte aus Motor
Dreieckanschluss
PE 1)
6 Drähte aus Motor
PE 1) Sternanschluss U2, V2, W2
U2, V2 und W2 separat miteinander zu verbinden.
U V
96 97
®
ist eine eingetragene Marke von Danfoss
U V
W
98
96 97
W
