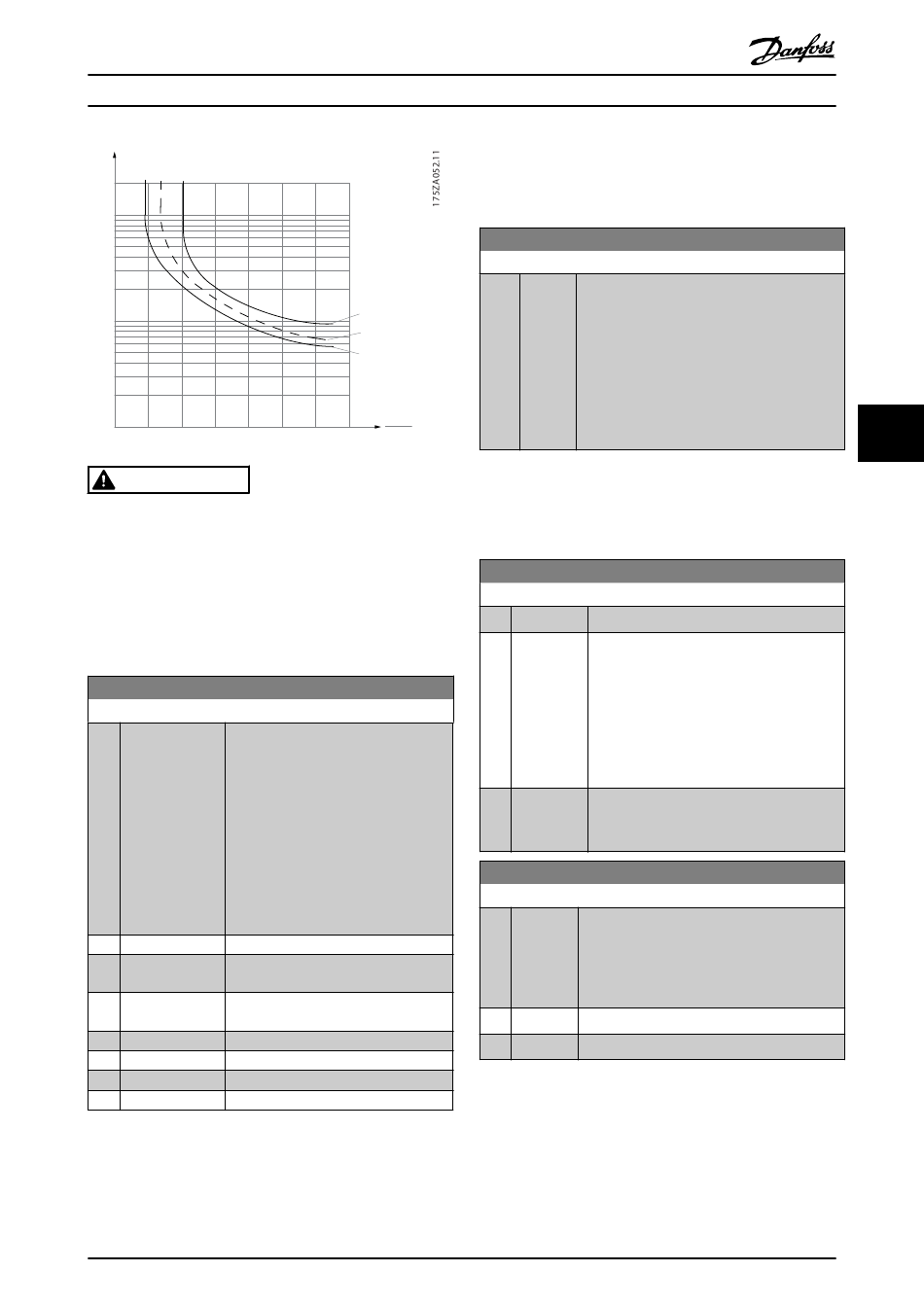

Programmieren
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6
WARNUNG
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 VDC als
Thermistor-Versorgungsspannung.
1-93 Thermistoranschluss
Option: Funktion:
Wählen Sie den Eingang, an den der
Thermistor (PTC-Sensor) angeschlossen
ist. Eine Analogeingangsoption [1] oder
[2] kann nicht ausgewählt werden, wenn
der Analogeingang bereits als Sollwert-
quelle verwendet wird (Auswahl in
3-15 Variabler Sollwert 1, 3-16 Variabler
Sollwert 2 oder 3-17 Variabler Sollwert 3).
Bei Verwendung von MCB 112 muss
immer Option [0] Ohne ausgewählt
werden.
[0] Ohne
*
[1] Analogeingang
53
[2] Analogeingang
54
[3] Digitaleingang 18
[4] Digitaleingang 19
[5] Digitaleingang 32
[6] Digitaleingang 33
HINWEIS
Dieser Parameter kann bei laufendem Motor nicht
eingestellt werden.
Produkthandbuch VLT HVAC Drive High Power mit 12-Puls-Einspeisung
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
®
MG.16.B1.03 - VLT ist eine eingetragene Marke von Danfoss
HINWEIS
Der Digitaleingang sollte auf [0] PNP - Aktiv bei 24V in
5-00 Schaltlogik programmiert werden.
2-00 DC-Halte-/Vorwärmstrom
Range: Funktion:
50 [0 - Der angegebene Haltestrom bezieht sich in
% 160. %] Prozent auf den Motornennstrom I
*
1-24 Motornennstrom. 100 % DC-Haltestrom
entsprechen I
M,N
Definiert die Intensität der Gleichspannungs-
Halten-Funktion (auch zum Vorwärmen des
Motors geeignet).
Dieser Par. ist aktiv, wenn [1] DC-Halten/
Vorwärm. in 1-80 Funktion bei Stopp gewählt ist.
HINWEIS
Der Maximalwert ist abhängig von Motornennstrom.
Eine zu lange Stromleistung von 100 % vermeiden, da dies
zu Motorschäden führen kann.
2-10 Bremsfunktion
Option: Funktion:
[0] Aus Kein Bremswiderstand installiert.
*
[1] Bremswi- Der Frequenzumrichter wird für den
derstand Anschluss eines Bremswiderstands
konfiguriert. Bei angeschlossenem Bremswi-
derstand ist beim Bremsen (generatorischer
Betrieb) eine höhere DC-Spannung verfügbar.
Die Funktion Bremswiderstand ist nur bei
Geräten mit eingebauter dynamischer Bremse
verfügbar.
[2] AC-Bremse AC-Bremse funktioniert nur im Modus
Kompressormoment in 1-03 Drehmomentver-
halten der Last.
2-17 Überspannungssteuerung
Option: Funktion:
Mit der Überspannungssteuerung wird das
Risiko reduziert, dass der Frequenzumrichter
aufgrund einer Überspannung im Zwischenkreis
durch Erhöhen der Ausgangsfrequenz oder
Verlängern der Stopp-Rampe abschaltet.
[0] Deaktiviert Funktion ist nicht gewünscht.
[2] Aktiviert Aktiviert OVC.
*
HINWEIS
Die Rampenzeit wird automatisch angepasst, um eine
Abschaltung des Frequenzumrichters zu vermeiden.
aus
M,N
.
